Моторизованная антенна

Подключите провод антенного двигателя к синему выводу
реле управления моторизованной антенной.

Аккумулятор

Подсоедините желтый вывод аккумулятора к соответству-
ющему проводу радиоприемника или к разъему аккуму-
лятора на блоке предохранителей.

Антенна

Подключите антенну, подсоединив антенный провод к ан-
тенному гнезду.

Дополнительное оборудование

Подсоедините все дополнительное оборудование, такое
как усилитель, в соответствии с прилагаемыми к нему инст-
рукциями по эксплуатации. Оставьте расстояние около
30 см между акустическими проводами/усилителем и уд-
линительным проводом антенны. Перед подключением лю-
бого устройства прочтите его инструкцию по эксплуатации.

Питание

Подключите красный провод питания к соответствующему
выводу автомагнитолы или порту блока предохранителей.
Если стереосистема функционирует нормально после вы-
полнения всех соединений, отсоедините провода и при-
ступите к окончательной инсталляции.

Окончательная инсталляция

Подсоединение проводов

Подключите все провода, тщательно изолируя все соеди-
нения. Сверните все провисающие участки проводов и за-
крепите их изолентой, чтобы они не выпали в дальней-
шем. Теперь вставьте устройство в монтажный кожух.

Поздравляем! После выполнения некоторых окончатель-
ных проверок Вы сможете наслаждаться звучанием Ва-
шей новой аудиосистемы.

Окончательные проверки

1. Проверьте, чтобы все провода были правильно подсое-

динены и заизолированы.

2. Проверьте, чтобы устройство было хорошо закреплено

в монтажном кожухе.

3. Включите зажигание, чтобы проверить работу устройства.

Если возникнут какие-либо трудности, обратитесь за кон-
сультацией в ближайший сервисный центр.

Меры предосторожности

• Отгибая фиксирующие лепестки кожуха с помощью

отвертки, будьте осторожны, чтобы не поранить руки.

• Во избежание травм рекомендуем надевать пер-

чатки во время инсталляции устройства.

Процедура установки

иЛПВ˜‡МЛВ: УЪТУВ‰ЛМЛЪВ Н‡·ВО¸ УЪ УЪЛˆ‡ЪВО¸МУ„У (-) ФУО˛Т‡
·‡Ъ‡ВЛ.

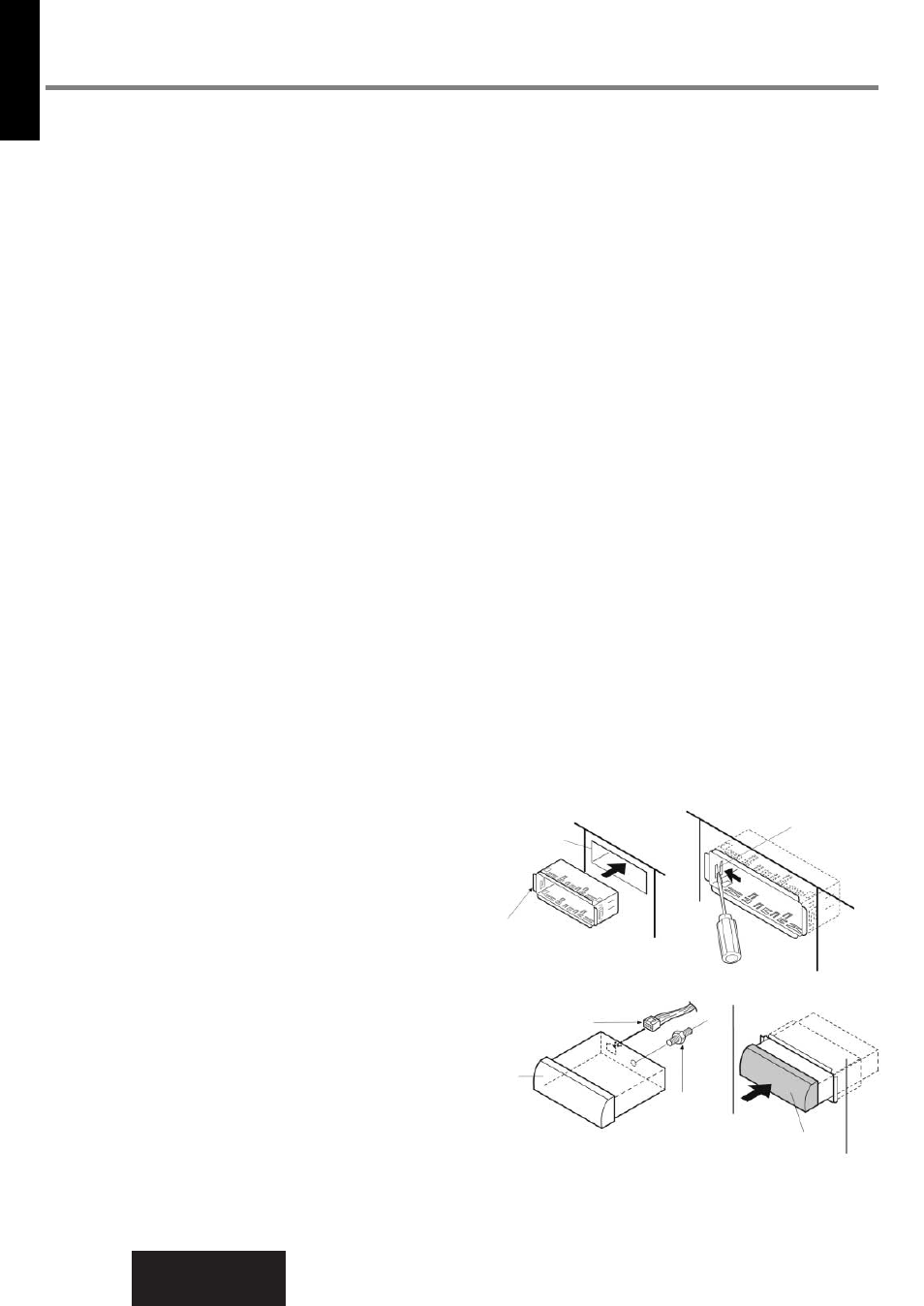

1. Закрепите монтажный кожух 1.

Вставьте кожух в нишу приборной панели и с помо-
щью отвертки отогните фиксирующие лепестки.

2. Закрепите заднюю панель устройства.

a. Проверьте правильность электрических соединений,

обратившись к соответствующим инструкциям.

b. Заверните крепежный болт

5

с помощью подходя-

щего гаечного ключа.

c. Подсоедините штекер питания

6

к устройству.

d. Вставьте устройство в монтажный кожух

1

и на-

жмите на него до фиксирующего щелчка.

e. Закрепите заднюю панель устройства одним из двух

рекомендуемых ниже способов.

Приборная панель

6

Штекер питания

Устройство

Устройство

5

Крепежный
болт

Отвертка

Фиксирую-
щий лепесток

1

Монтажный

кожух
