14

CQ-RG131W

Толщина:
мин. 4,75 мм

макс. 5,56 мм

53 мм

182 мм

Руководство по установке

(продолжение)

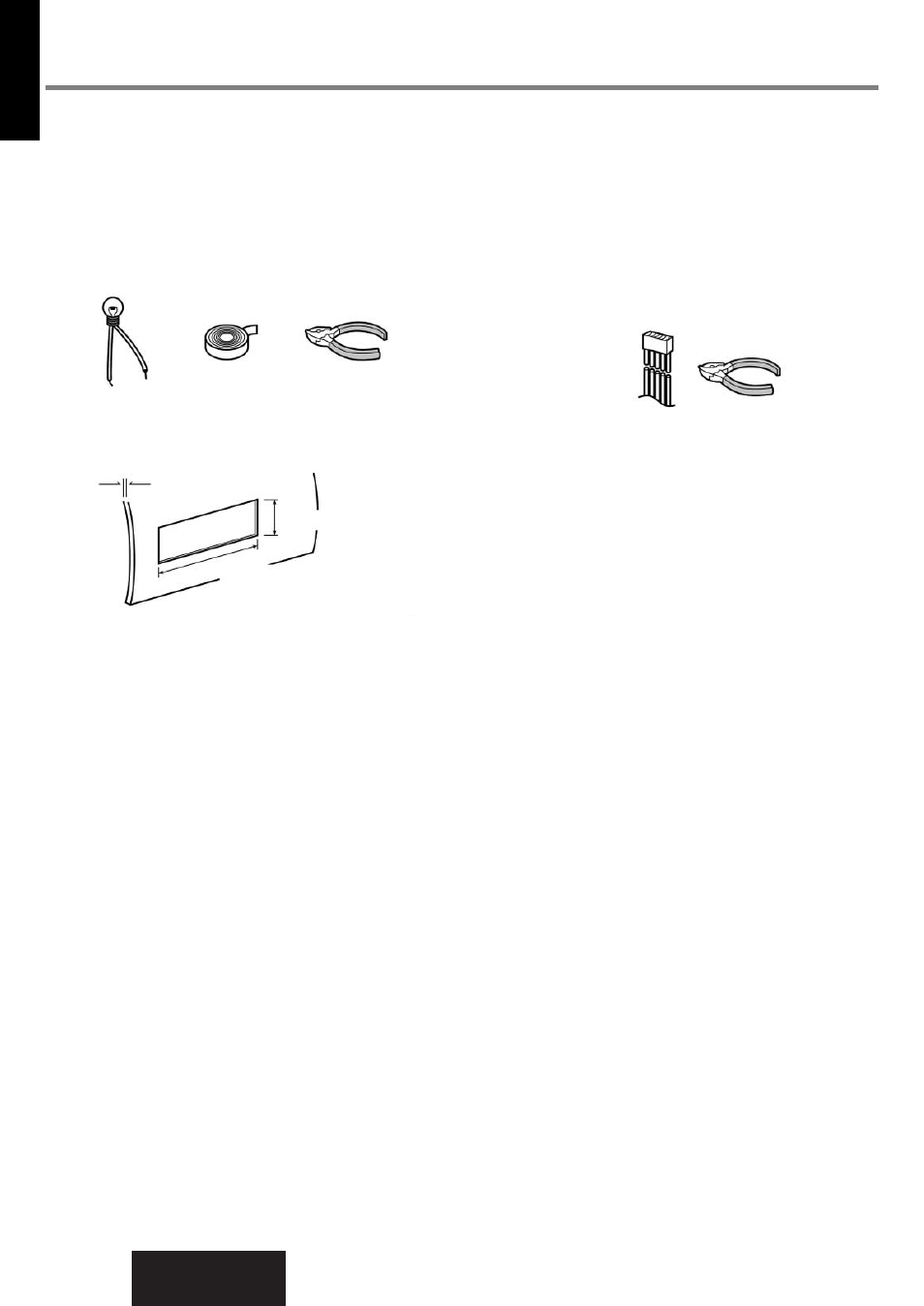

Необходимые инструменты

Вам потребуется отвертка, батарея 1,5 В размера АА, а
также следующее:

Контрольная

Изоляционная

Плоскогубцы-

лампочка на 12 В

лента

бокорезы

Характеристики приборной панели

Идентифицируйте все провода

Первым шагом в установке является идентификация всех
проводов в автомобиле, которые будут задействованы
при подключении аудиосистемы.
После того, как Вы определите назначение всех проводов,
советуем выполнить их маркировку при помощи клейкой
ленты и несмываемого маркера. Это позволит избежать
путаницы с проводами в дальнейшем.

иЛПВ˜‡МЛВ:
зВ ФУ‰НО˛˜‡ИЪВ ‡Б˙ВП ФЛЪ‡МЛfl Н ТЪВВУТЛТЪВПВ ‰У ‚˚ФУОМВ-
МЛfl ‚ТВı МВУ·ıУ‰ЛП˚ı ТУВ‰ЛМВМЛИ. иЛ УЪТЫЪТЪ‚ЛЛ ÒÔÂˆË‡О¸-
М˚ı ФО‡ТЪЛНУ‚˚ı НУОФ‡˜НУ‚ М‡ ТУВ‰ЛМЛЪВО¸М˚ı ФУ‚У‰‡ı Б‡-
ЛБУОЛЫИЪВ ‚ТВ У„УОВММ˚В ‚˚‚У‰˚ ËÁÓÎflˆËÓÌÌÓÈ ОВМЪУИ ‰У ЪВı
ФУ, ФУН‡ З˚ МВ ·Ы‰ВЪВ „УЪУ‚˚ Лı ЛТФУО¸БУ‚‡Ъ¸. йФВ‰ВОЛЪВ
ТОВ‰Ы˛˘ЛВ ФУ‚У‰‡:

Вывод питания:

Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Отрезайте соединительные провода от штекера один за
другим (оставляя как можно более длинные участки), чтобы
можно было работать с каждым выводом по отдельности.

Поверните ключ зажигания во вспомогательное положе-
ние и заземлите один из выводов контрольной лампы на
шасси.
Прикасайтесь вторым выводом контрольной лампы к ого-
ленным участкам проводов, отрезанных от соединитель-
ного штекера радиоприемника. Касайтесь каждого про-
вода по очереди до тех пор, пока контрольная лампа не
загорится.
Теперь выключите и снова включите зажигание. Если лам-
па при этом тоже гаснет и загорается, то это означает, что
данный вывод принадлежит проводу питания автомобиля.
Если Ваш автомобиль не подготовлен к установке магнитолы:
Найдите в блоке предохранителей тот предохранитель-
ный разъем, который отвечает за радио (RADIO), вспомо-
гательное оборудование (АСС) или зажигание (IGN).

Вывод аккумулятора

Если Ваша стереосистема имеет желтый вывод, Вам надо
будет найти провод, ведущий к автомобильному аккуму-
лятору. В противном случае Вы можете пропустить эту
процедуру (желтый вывод обеспечивает непрерывную
подачу питания для часов, запоминающего устройства и
других функций устройства).
Если Ваш автомобиль оборудован радиоприемником или
подготовлен к его установке:
Выключив зажигание и фары, найдите провод аккумуля-
тора, заземлив один вывод контрольной лампы на шасси
и поочередно проверяя оставшиеся оголенные провода от
отрезанного соединительного штекера радиоприемника.
Если Ваш автомобиль не подготовлен к установке аудио-
системы:
Найдите в блоке предохранителей порт, отвечающий за
аккумулятор и обычно помеченный буквами BAT.

Динамики

Найдите автомобильные акустические провода. Для каж-
дого динамика должно быть два провода, имеющих
обычно цветную маркировку.
