Изучаем аппарат
Диаграмма работы
■ Решение проблем

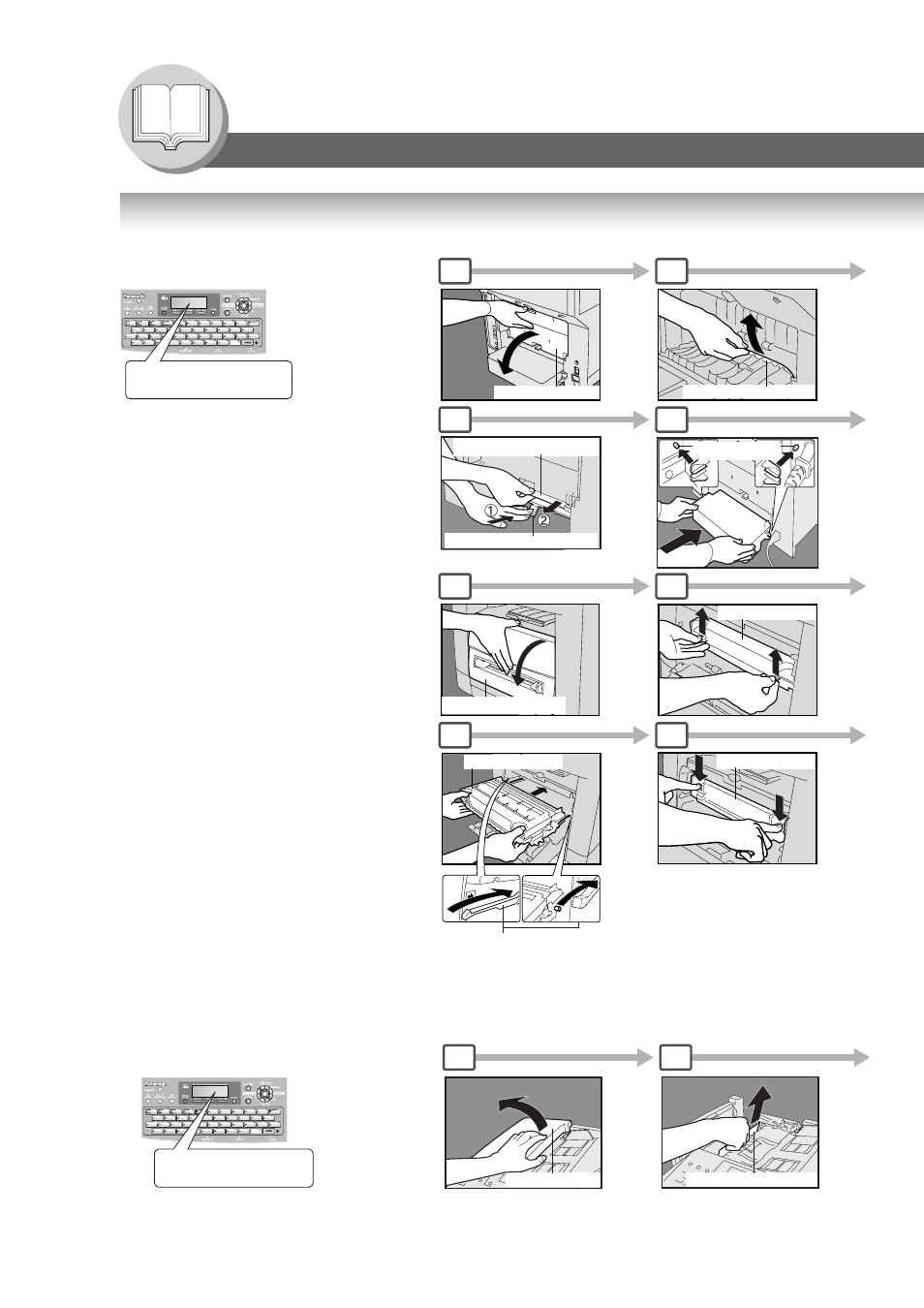

ƒ Извлечение застрявшей бумаги (узлы подачи/транспорта/двусторонней печати (дуплекса))
ƒ Извлечение застрявшей бумаги (УАПД) : J71, J72, J74, J75, J92, J93
Задняя крышка Застрявшая бумага
Застрявшая бумага
Рычаг освобождения бумаги
Выступ
Передняя крышка
Тонер картридж
Тонер картридж
Рельсовые направляющие
Тонер картридж
ИЗВЛ. ЗАСТР. БУМАГУ
J44
ПРИМЕЧАНИЕ:
Коды J## обозначают предполагаемое
место замятия бумаги. Если сообщение
о замятии снова появляется после
устранения самого замятия, то это
чаще всего означает, что бумага
застряла и в другом месте или местах.
Обратитесь к таблице на стр. 32 с
кодами замятий и извлеките всю
застрявшую бумагу.
(Вид сзади)
Поместите картридж на направляю
щие и вставьте его до упора.
1 2
6 7
J43, J44, J82,
J83:
1 2
6 7
J01, J02, J43, J44, J80:
Застрявшая бумага Крышка УАПД
ИЗВЛ. ЗАСТР. БУМАГУ
J92
Пр.:
1 2
Извлеките застрявшую бумагу.
и/
или
