61

P

n

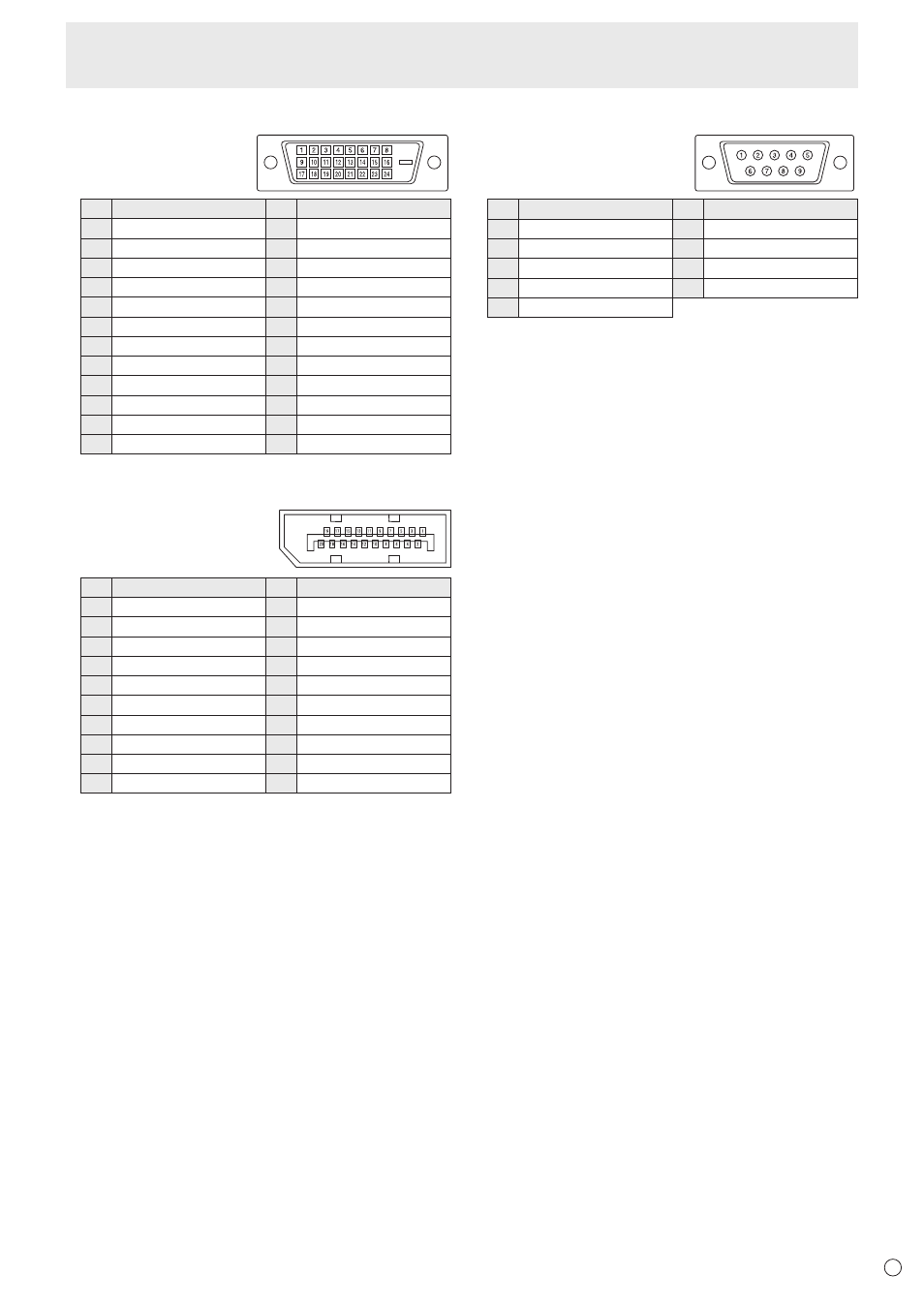

Контакты выходного разъема DVI-D

(DVI-D 24 контакта)

Номер

Функция

Номер

Функция

1 TMDS данные 2-

13 Н.З.

2 TMDS данные 2+

14 +5 В

3 TMDS данные 2/4 экранированы

15 ЗАЗЕМЛ

4 Н.З.

16 Обнаружение горячего подключения

5 Н.З.

17 TMDS данные 0-

6 Тактовый генератор DDC 18 TMDS данные 0+
7 DDC данные

19 TMDS данные 0/5 экранированы

8 Н.З.

20 Н.З.

9 TMDS данные 1-

21 Н.З.

10 TMDS данные 1+

22 Экран тактового генератора TMDS

11 TMDS данные 1/3 экранированы

23 Тактовый генератор TMDS +

12 Н.З.

24 Тактовый генератор TMDS -

n

Контакты выходного разъема DisplayPort

(DisplayPort 20 контактов)

Номер

Функция

Номер

Функция

1 MainLane 0+

11 ЗАЗЕМЛ

2 ЗАЗЕМЛ

12 MainLane 3-

3 MainLane 0-

13 ЗАЗЕМЛ

4 MainLane 1+

14 ЗАЗЕМЛ

5 ЗАЗЕМЛ

15 Aux +

6 MainLane 1-

16 ЗАЗЕМЛ

7 MainLane 2+

17 Aux -

8 ЗАЗЕМЛ

18 Обнаружение горячего подключения

9 MainLane 2-

19 ЗАЗЕМЛ

10 MainLane 3+

20 3,3 В

n

Контакты выходного разъема RS-232C

(D-sub 9 контактов)

Номер

Функция

Номер

Функция

1 Н.З.

6 Н.З.

2 Принятые данные

7 Н.З.

3 Переданные данные

8 Н.З.

4 Н.З.

9 Н.З.

5 ЗАЗЕМЛ

Спецификации
