9

P

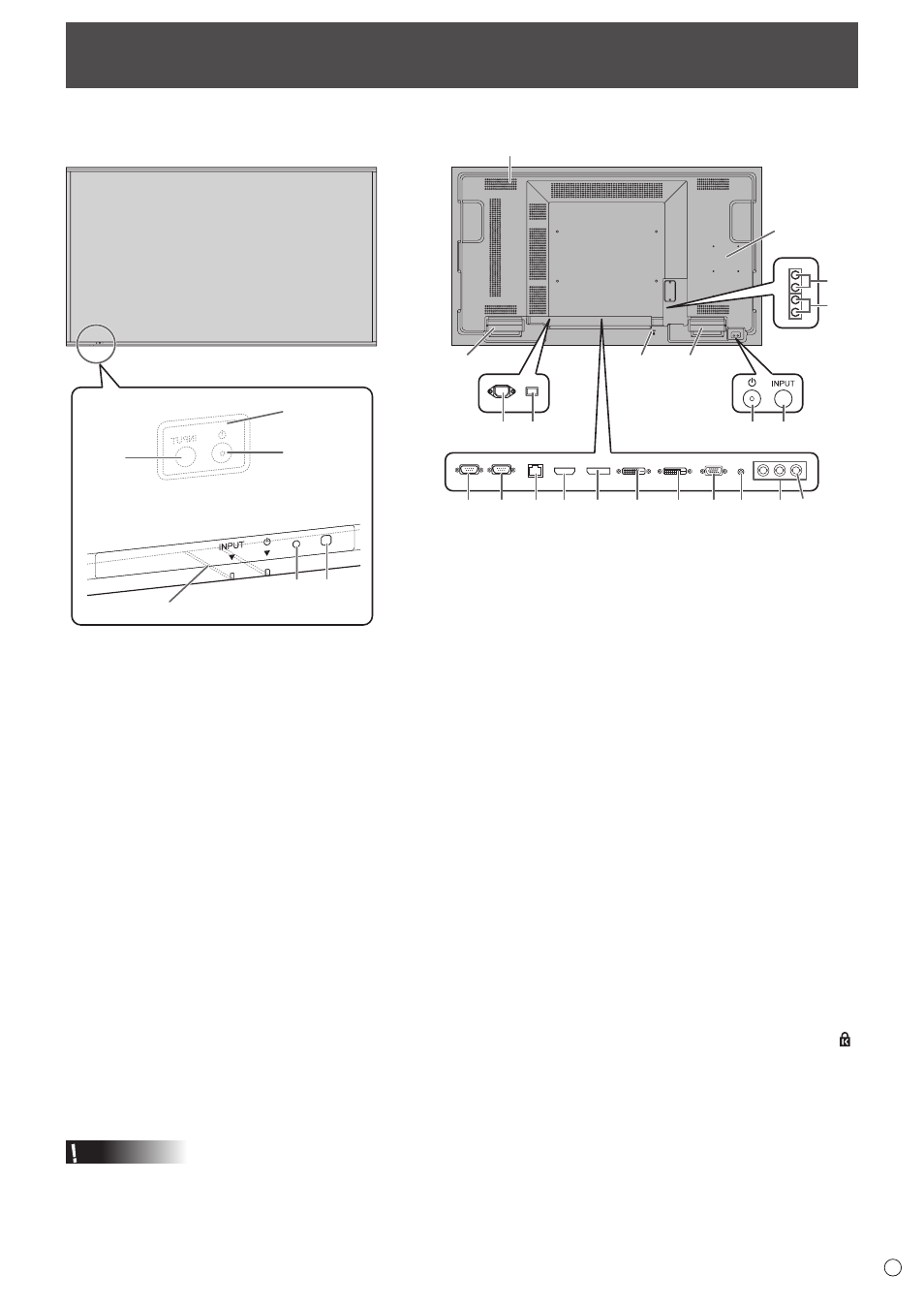

Название деталей

n

Вид сзади

Внимание

• По вопросам установки/ демонтажа дополнительных устройств обращайтесь к дилеру SHARP.

• Поднимая или перемещая монитор, не удерживайте его за динамики.

n

Вид спереди

2

3

4

5

*

1

Oриентир

6

7

4

5

8

8

24

10

11 12 13 14 15

16

17

18 19

20 21

9

22
23

6. Секция для подсоединения опциональных

устройств

Эта секция используется для подключения аппаратных

средств для в целях создания расширенной

функциональности. Наличие данной секции для

подключения не гарантирует предоставление

совместимых аппаратных средств в будущем.

7. Вентиляционные отверстия

8. Динамики

9. Входной разъем питания переменного тока (См. стр. 13.)

10. Главный выключатель питания (См. стр. 16.)

11. Выходной разъем RS-232C (См. стр. 12.)

12. Входной разъем RS-232C (См. стр. 12.)

13. Разъем LAN (См. стр. 12.)

14. Входной разъем HDMI (См. стр. 11.)

15. Входной разъем DisplayPort (См. стр. 11.)

16. Входной разъем DVI-D (См. стр. 11.)

17. Выходной разъем DVI-D (См. стр. 12.)

18. Входной разъем D-sub (См. стр. 11.)

19. Входной разъем аудио1 (См. стр. 12.)

20. Входные разъемы компонент (См. стр. 11.)

21. Входной разъем видео (См. стр. 11.)

22. Выходные разъемы аудио (См. стр. 12.)

23. Входные разъемы аудио2 (См. стр. 12.)

24. Отверстие для присоединения защитного замка ( )

Имеется возможность присоединить защитный замок,

который можно приобрести в свободной продаже.

Отверстие для присоединения защитного замка

совместимо со стандартом Kensington MicroSaver

Security System.

1. ЖК панель

2. LED- индикатор питания (См. стр. 16.)

3. Датчик для дистанционного управления

(См. стр. 15.)

4. Переключатель входа (См. стр. 18.)

5. Выключатель питания (См. стр. 16.)

* Переключатель входов и выключатель питания

расположены сзади монитора. Положение прорези

спереди служит ориентиром для поиска выключателей.

(Выключатель с выступом – это выключатель питания.)
