Подсоединение периферийного оборудования

7. Входной разъем аудио1

8. Входной разъем аудио2

• Используйте аудио кабель без сопротивления.

• Установите используемый входной разъем аудио для

каждого режима входа в AUDIO SELECT <ВЫБРАТЬ

АУДИО ВХОД> в меню SETUP <УСТАНОВКА>.

9. Выходной разъем DisplayPort

• Изображение, которое выводится на экран монитора, и

воспроизводимый им звук можно вывести на внешнее

устройство.

• Используйте имеющийся в продаже кабель DisplayPort

(совместимый со стандартом DisplayPort).

• Вывод закодированного с помощью HDCP видео

требует наличия внешнего устройства с поддержкой

HDCP.

10. Выходной разъем аудио

• Звук на выходе отличается в зависимости от режима

входа.

• Громкость звука на выходе можно зафиксировать

с помощью параметра AUDIO OUTPUT <АУДИО

ВЫХОД> в AUDIO OPTION < АУДИО ОПЦИИ> в меню

SETUP <УСТАНОВКА>.

• Звук на выходе из выходных разъемов невозможно

регулировать с помощью меню AUDIO <АУДИО>.

11 Порт адаптера стилуса

• Подключите адаптер стилуса (входит в комплект

поставки). (См. стр. 20.)

12 USB 1-порт (тип B)

• Для использования сенсорной панели с компьютером,

подключенным снизу, подключите ее к компьютеру с

помощью USB-кабеля.

(Заводская настройка. Изменяется в меню SETUP

<УСТАНОВКА> параметром TOUCH INPUT SELECT

<ВЫБОР ВХОДА СЕНС. ПАНЕЛИ>.)

13 USB 2-порт (тип B)

• Для использования сенсорной панели с компьютером,

подключенным сбоку, подключите ее к компьютеру с

помощью USB-кабеля.

(Заводская настройка. Изменяется в меню SETUP

<УСТАНОВКА> параметром TOUCH INPUT SELECT

<ВЫБОР ВХОДА СЕНС. ПАНЕЛИ>.)

14. Входной разъем RS-232C

• Монитор можно подключить к компьютеру с помощью

кабеля- переходника RS-232C (входит в комплект

поставки) и имеющихся в продаже кабелей прямого

подключения RS-232 для управления монитором с

компьютера.

15. Разъем LAN

• Вы можете управлять монитором с компьютера через

локальную сеть, соединив данный разъем имеющимся

в продаже кабелем LAN с сетью.

16. Разъемы внешнero динамикa

• Для использования внешних динамиков в меню

SETUP <УСТАНОВКА> в разделе AUDIO OPTION

<АУДИО ОПЦИИ> для параметра SPEAKER SELECT

<ВЫБРАТЬ ДИНАМИК> установите значение

EXTERNAL <ВНЕШНИЙ>.

• Убедитесь, что внешние динамики имеют

сопротивление 6 Ом и более и номинальную входную

мощность не менее 10 Вт.

1

2

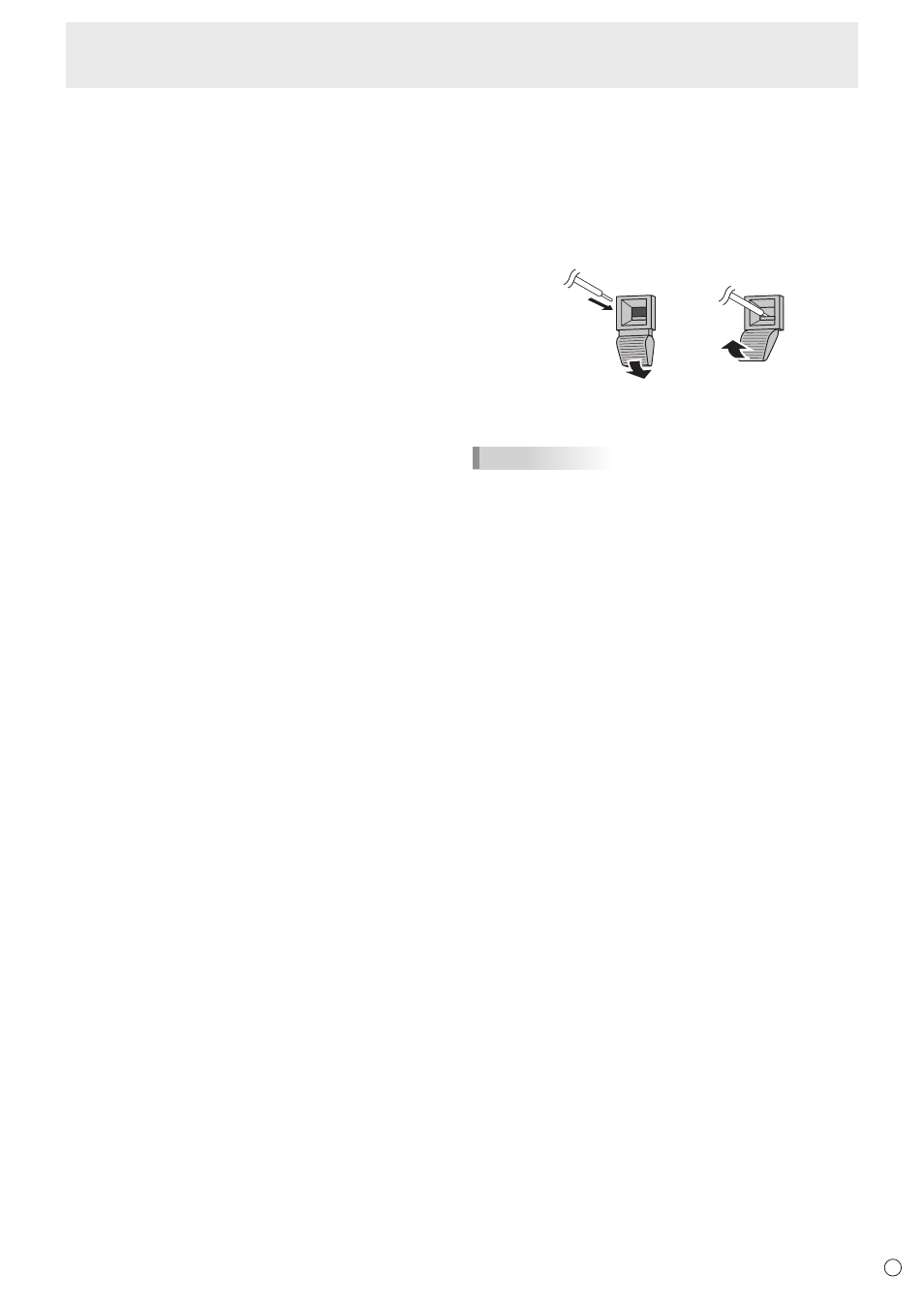

1. Нажимая на язычок, вставьте наконечник кабеля.

2. Отпустите язычок.

ПОДСКАЗКИ

• Проверьте, чтобы разъемы + и – правого и левого

динамиков были подсоединены правильно.

• Не допускайте короткого замыкания + и – разъемов.

• Если SPEAKER SELECT <ВЫБРАТЬ ДИНАМИК>

установлен на EXTERNAL <ВНЕШНИЙ>, внутренние

динамики деактивируются.

Разъем беспроводного контроллера

Информация о беспроводном контроллере приведена в

руководстве по эксплуатации беспроводного контроллера.
17. USB-порт

• Подключите флэш-накопитель USB, который будет

использоваться с беспроводным контроллером.

18. Разъем LAN

• Для подключения беспроводного контроллера к сети

можно использовать имеющийся в продаже кабель

LAN.

19. Порт беспроводного адаптера

• Подключите беспроводной адаптер (входит в комплект

поставки). (См. стр. 17.)
