1-5
ПОДГОТОВКА К ЭКСПЛУАТАЦИИ►ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

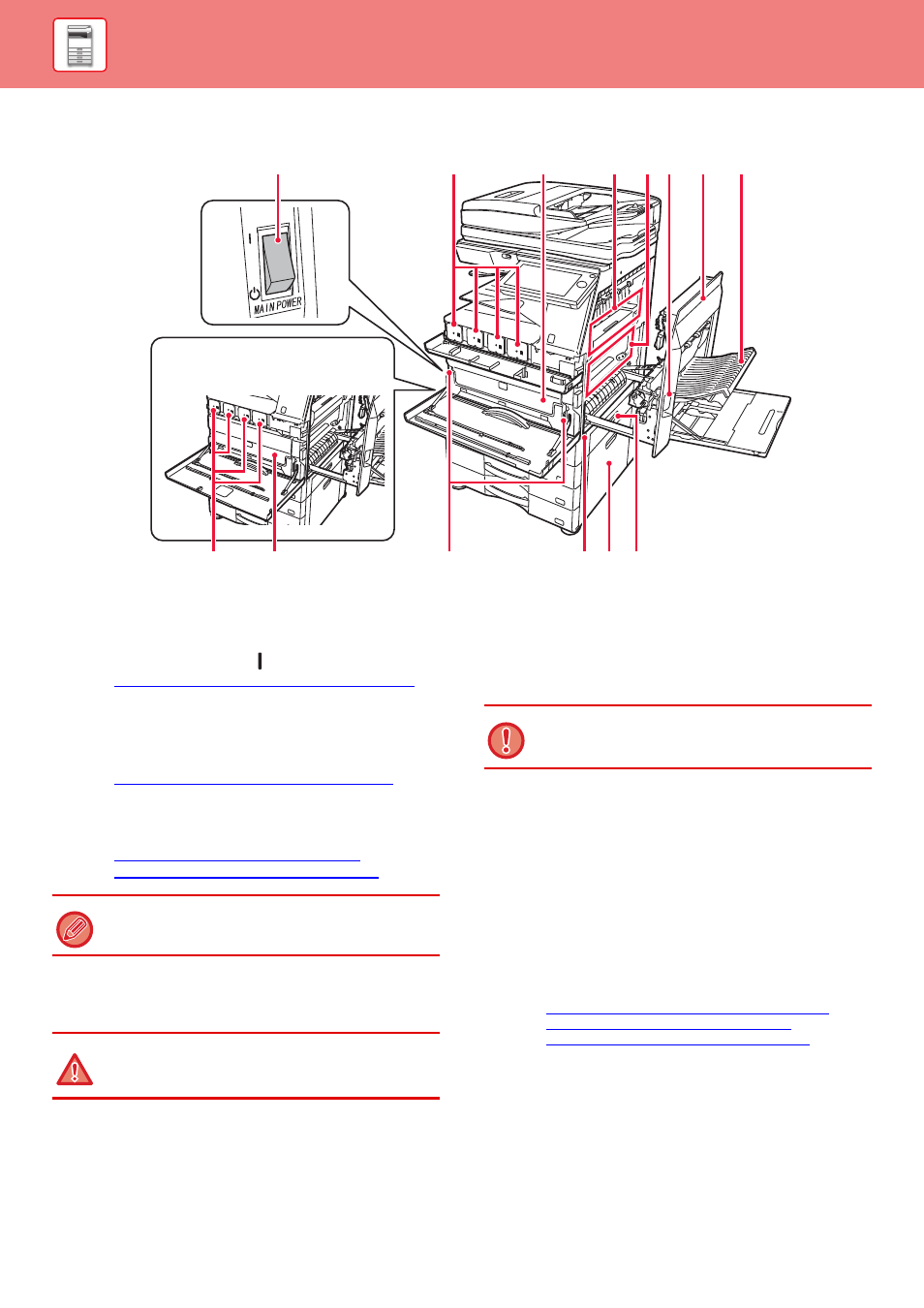

ВНУТРЕННИЕ ДЕТАЛИ
(1)
Главный выключатель питания
Используется для включения питания аппарата.
При использовании функций факса или
интернет-факса этот выключатель должен всегда
находится в положении "
".
► ВКЛЮЧЕНИЕ ИТАНИЯ АППАРАТА (стр. 1-10)
(2)
Тонер-картридж
В этом картридже содержится тонер.
Когда в картридже заканчивается тонер, замените
картридж на новый.
► ЗАМЕНА ТОНЕР-КАРТРИДЖА (стр. 1-153)
(3)
Контейнер для отработанного тонера
Этот контейнер собирает излишки тонера,
оставшиеся после печати.
ОТРАБОТАННОГО ТОНЕРА (стр. 1-157)
(4)
Блок термозакрепления
Закрепляет изображения на бумаге с помощью
тепловой обработки.
(5)
Лента переноса изображения
В режиме полноцветной печати четыре одноцветных
изображения, формируемые тонером на каждом из
четырех фотопроводящих барабанов, объединяются
в одно цветное изображение на ленте переноса.
При черно-белой печати на ленту переноса передается
только изображение, сформированное черным тонером.
(6)
Рычаг высвобождения правой крышки
Для того чтобы извлечь застрявший лист, потяните
этот рычаг вверх и, удерживая его в этом положении,
откройте правую крышку.
(7)
Правая крышка
Откройте эту крышку, чтобы извлечь застрявший лист.
(8)
Крышка блока переворота копий
Этот блок используется для переворота листов при 2-сторонней
печати. Откройте эту крышку, чтобы извлечь застрявший лист.
(9)
Кнопка высвобождения контейнера для
отработанного тонера
Нажмите эту кнопку, чтобы высвободить фиксатор
контейнера отработанного тонера для замены
контейнера или очистки лазерного блока.
► ОЧИСТКА ЛАЗЕРНОГО БЛОКА (стр. 1-149)
ОТРАБОТАННОГО ТОНЕРА (стр. 1-157)
(10) Ручка
Выдвигается и используется при перемещении аппарата.
(11) Правая крышка низкой подставки/лотка для
бумаги на 550 листов или подставки/лотка для
бумаги на 550/2x550/3x550/550&2100
Откройте эту крышку, чтобы извлечь лист,
застрявший в лотке 2, 3 или 4.
(12) Правая крышка лотка для бумаги
Откройте эту крышку, чтобы извлечь лист, застрявший в лотке 1.
(1)
(3)
(7)
(6)
(8)
(4)
(5)
(9)
(2)
(10)(11)
(3)
(12)
(2)
MX-3050N/MX-3060N/MX-3070N/
MX-3550N/MX-3560N/MX-3570N/
MX-4050N/MX-4060N/MX-4070N
Заполненный контейнер сбора отработанного
тонера собирает специалист сервисной службы.
Блок термозакрепления нагревается до высокой
температуры. Будьте осторожны при извлечении
застрявшего листа, чтобы не получить ожогов.
Не прикасайтесь к ленте переноса изображения и
старайтесь не повредить ее.
Это может привести к искажению изображений.
