98

Руководство пользователя PSR-S970/S770

Вы можете подключать стереосистему для усиления звука инструмента через
разъемы OUTPUT [L/L+R]/[R].

Вы можете регулировать громкость звука, подаваемого на внешнее устройство,
с помощью регулятора [MASTER VOLUME].

Вы можете подключить разъем для наушников портативного аудиоплеера

к разъему [AUX IN] инструмента, что позволяит прослушивать звучание

портативного аудиоплеера через встроенные динамики инструмента.

На входной сигнал с разъемов типа Jack [AUX IN] влияет настройка

[MASTER VOLUME] инструмента. Баланс громкости с другими звуками,

проигрываемыми на этой клавиатуре, можно настроить на экране баланса

(BALANCE) (стр. 57).

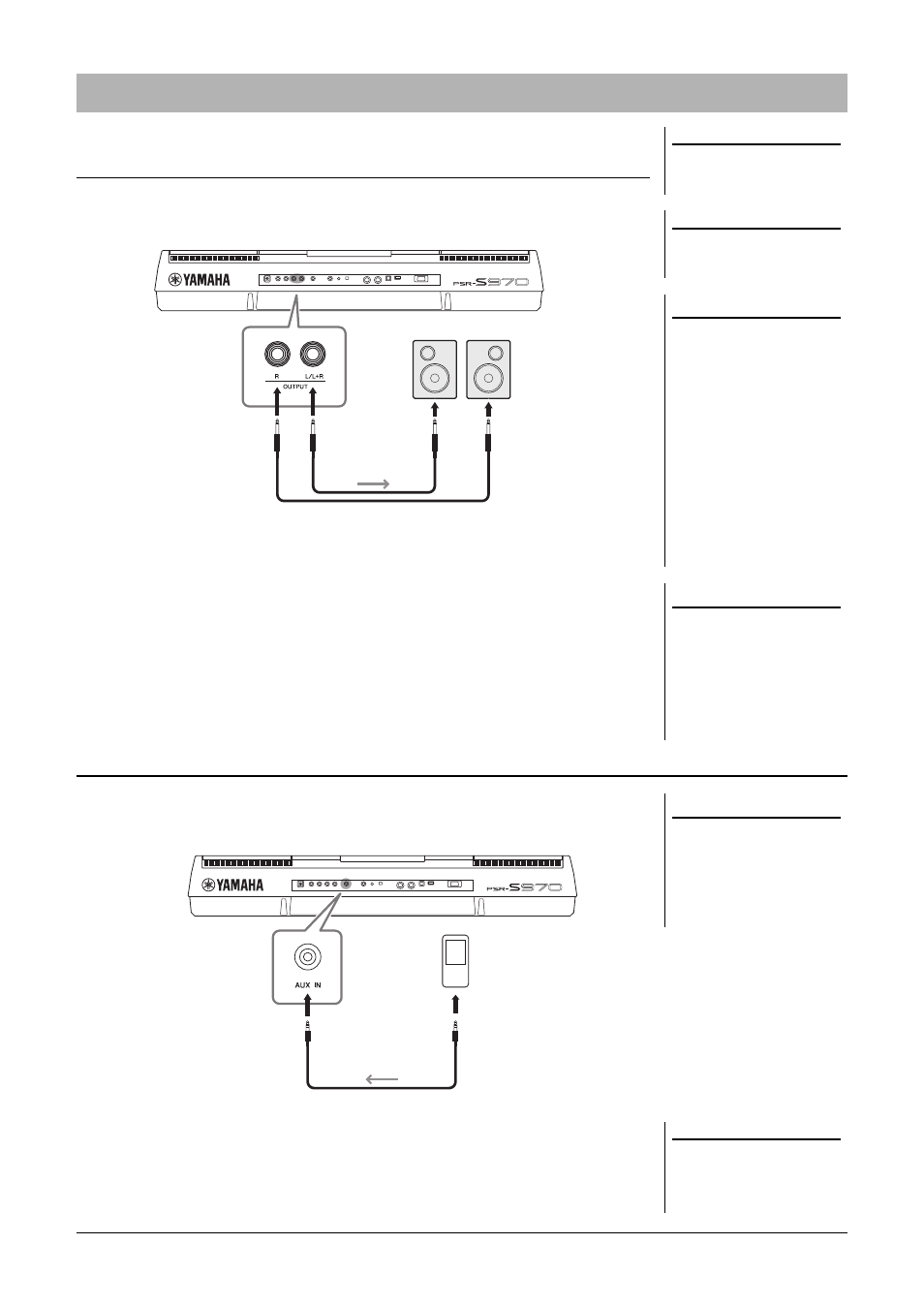

Подключение аудиоустройств (разъемы типа Jack OUTPUT [L/L+R]/[R], разъем типа Jack [AUX IN])

ПРИМЕЧАНИЕ

Рекомендуется использовать
аудиокабели и штекеры
с сопротивлением, близким к нулю.

ПРИМЕЧАНИЕ

Для подключения к монофоническому
устройству используйте только
разъем [L/L+R].

УВЕДОМЛЕНИЕ

Во избежание возможного
повреждения следует сначала
включать питание инструмента,
а затем питание внешнего
устройства. При отключении питания
сначала отключайте питание
внешнего устройства, а затем
питание инструмента. С учетом того,
что питание инструмента может
отключаться автоматически
с использованием функции Auto
Power Off (автоматическое
отключение питания) (стр. 17), если
инструмент не будет использоваться
в течение определенного времени,
следует либо отключить питание
внешних устройств, либо
деактивировать функцию Auto
Power Off (автоматическое
отключение питания).

УВЕДОМЛЕНИЕ

Не направляйте сигналы с выходов
OUTPUT на вход [AUX IN]. При таком
подключении входной сигнал
разъемов [AUX IN] будет
воспроизводиться через разъемы
[OUTPUT], а затем возвращаться
обратно, создавая петлю обратной
связи, которая может сделать
нормальную работу невозможной
и даже повредить оборудование.

Использование внешней стереосистемы для воспроизведения

Аудиосигнал

Стандартный разъем
для наушников
(1/4 дюйма)

Аудиокабель

Стандартный разъем
для наушников
(1/4 дюйма)

Входной разъем

Активный динамик

Воспроизведение звука портативного аудиоплеера с помощью встроенных динамиков инструмента

УВЕДОМЛЕНИЕ

Во избежание повреждения
подключенных устройств следует
сначала включать питание внешнего
устройства, а затем питание
инструмента. При отключении
питания сначала отключайте питание
инструмента, а затем питание
внешнего прибора.

Штекер аудиокабеля

(стереофонический

мини-разъем)

Аудиокабель

Штекер аудиокабеля
(стереофонический
мини-разъем)

Гнездо для наушников

Портативный
аудиоплеер

Аудиосигнал

ПРИМЕЧАНИЕ

Вы также можете регулировать громкость
входного сигнала при помощи регуляторов
LIVE CONTROL. Инструкции по назначению
функций регуляторам вы можете найти
на стр. 40.
