12 Edge ® 810 Краткая инструкция

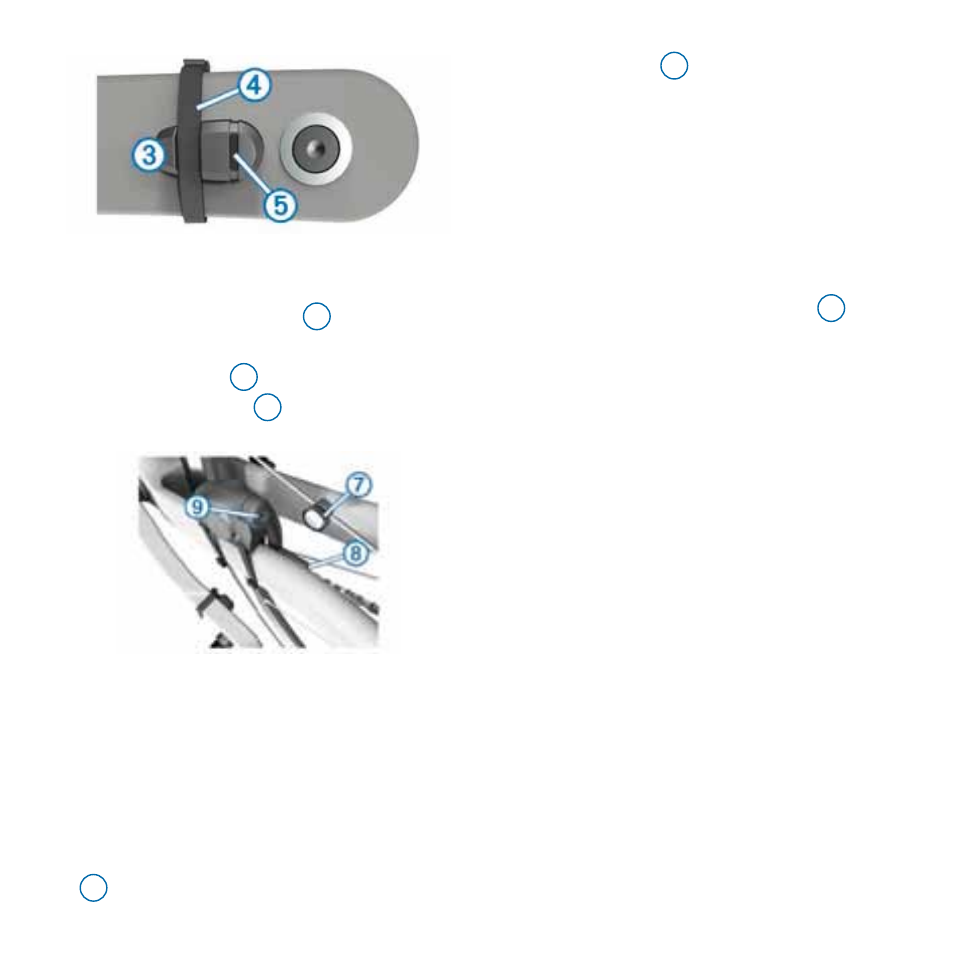

Педальный магнит должен находиться
на расстоянии не более 5 мм от датчика
GSC 10. Линия отсчета
5
на педаль-
ном магните должна быть выровнена с
линией отсчета
6
датчика GSC 10.
5. Отвинтите магнит
7
, устанавливаемый
на спице, от пластиковой детали.
6. Расположите спицу в канавке пластико-
вой детали и несильно затяните.
При недостаточном пространстве
между ручкой датчика и спицей магнит
может смотреть в сторону, противопо-
ложную датчику GSC 10. Магнит дол-
жен быть выровнен по линии отсчета
8
на ручке датчика.
7. Ослабьте винт
9
на ручке датчика.
8. Переместите ручку датчика таким
образом, чтобы она находилась на рас-
стоянии не менее 5 мм от магнита на
спице.
Кроме того, вы можете наклонить дат-
чик GSC 10 к магниту для достижения
оптимального положения.
9. Нажмите кнопку сброса (Reset)
10
на
датчике GSC 10.
Светодиод загорится красным, а затем
зеленым цветом.
10. Крутите педали для проверки пра-
вильности установки датчика.
Красный светодиод должен мигать
каждый раз, когда шатун проходит
мимо датчика, а зеленый светодиод –
когда магнит на колесе проходит мимо
ручки датчика.
ПРИМЕЧАНИЕ: После выполнения сброса
светодиод мигает первые 60 прохождений
магнита мимо датчика. Если вам требуется
дальнейшая проверка, снова нажмите
кнопку Reset.
11. После регулировки и проверки работы
датчика затяните хомутики, ручку
датчика и магнит на спице.
