Подключение к газу

Панель отрегулирована для работы с определенным
типом газа, который указан на табличке.

Соединение должно осуществляться в соответствии с
местными правилами.

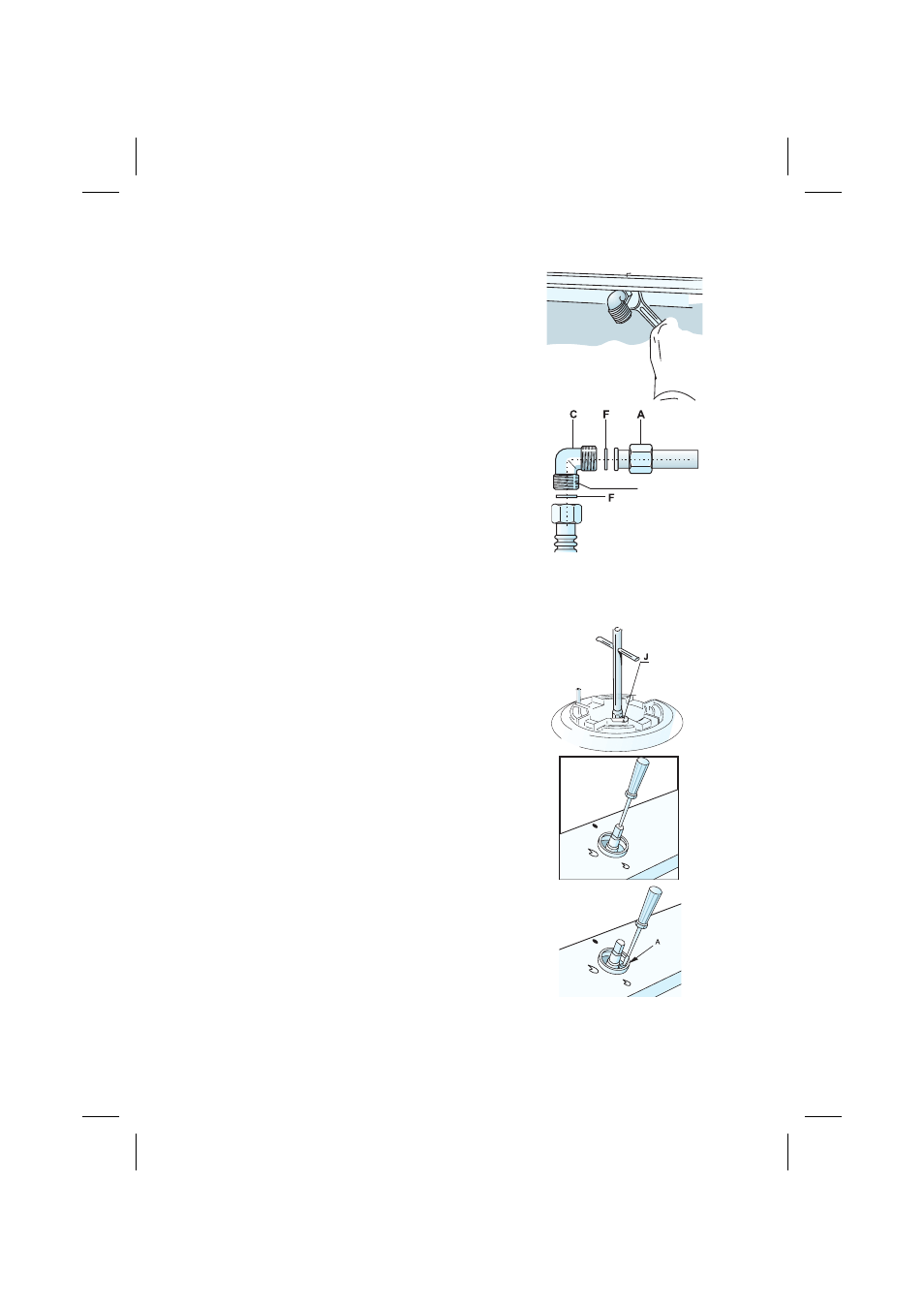

Для подключения панели к газовой магистрали или
баллону используйте жесткое соединение трубами, или
гибкую газовую подводку из нержавеющей стали, в
соответствии с местными правилами. Для установки
"уголка" с цилиндрической резьбой используйте
прокладку "

F" (см. иллюстрацию).

Гибкая подводка не должна иметь длину более 2м.

Внимание: Гибкая подводка не должна касаться подвиж
ных деталей мебели. Должен быть обеспечен доступ к
подводке по всей длине для периодического осмотра.
Для подключения к газу используются:

1 накидная гайка "

А"

1 прокладка "

F"

1 уголок "

С"

Внимание:

Не прикладывайте усилие для поворота "уголка" (С),
сначала ослабьте гайку (А).

Прокладки (F) обеспечивают герметичность соедине
ний. В случае повреждения прокладок требуется их
замена. Прокладки должны соответствовать местным
стандартам.

Герметичность соединений проверяется нанесением
мыльного раствора. Никогда не используйте для
проверки открытое пламя.

Замена форсунок

Для замены форсунок смотрите "Таблицу форсунок" в
прилагаемом Листке описания прибора.

Снимите решетки и извлеките корпуса горелок.

При помощи торцевого ключа замените форсунки (

J)

на соответствующие применяемому типу газа.

Регулировка минимального пламени

Для газовых кранов с регулировочным винтом в оси рукоятки:

Шлицевой отверткой (макс. диаметр 3 мм) поверните
винт внутри оси в положение, обеспечивающее
устойчивое пламя.

Настройка осуществляется в положении рукоятки
"минимальное пламя"

Для газовых кранов с регулировочным винтом на корпусе.

Шлицевой отверткой поверните винт (А) в положение,
обеспечивающее устойчивое пламя.

В моделях с зажиганием при помощи рукоятки доступ
к регулировочному винту осуществляется через
отверстие в микропереключателе.

Настройка осуществляется в положении рукоятки
"минимальное пламя"

Для типа газа G30/G31 (сжиженный газ) регулировочный
винт заворачивается полностью.
