7

Снять верхние ограничители туннеля гусеницы, для чего откинуть все защелки, крепящие к раме.

8

С ОСОБОЙ ОСТОРОЖНОСТЬЮ НУЖНО ВЫПОЛНЯТЬ СЛЕДУЮЩИЙ ЭТАП, ЧТОБЫ НЕ ПОВРЕДИТЬ РАДИАТОР
ОХЛАЖДЕНИЯ

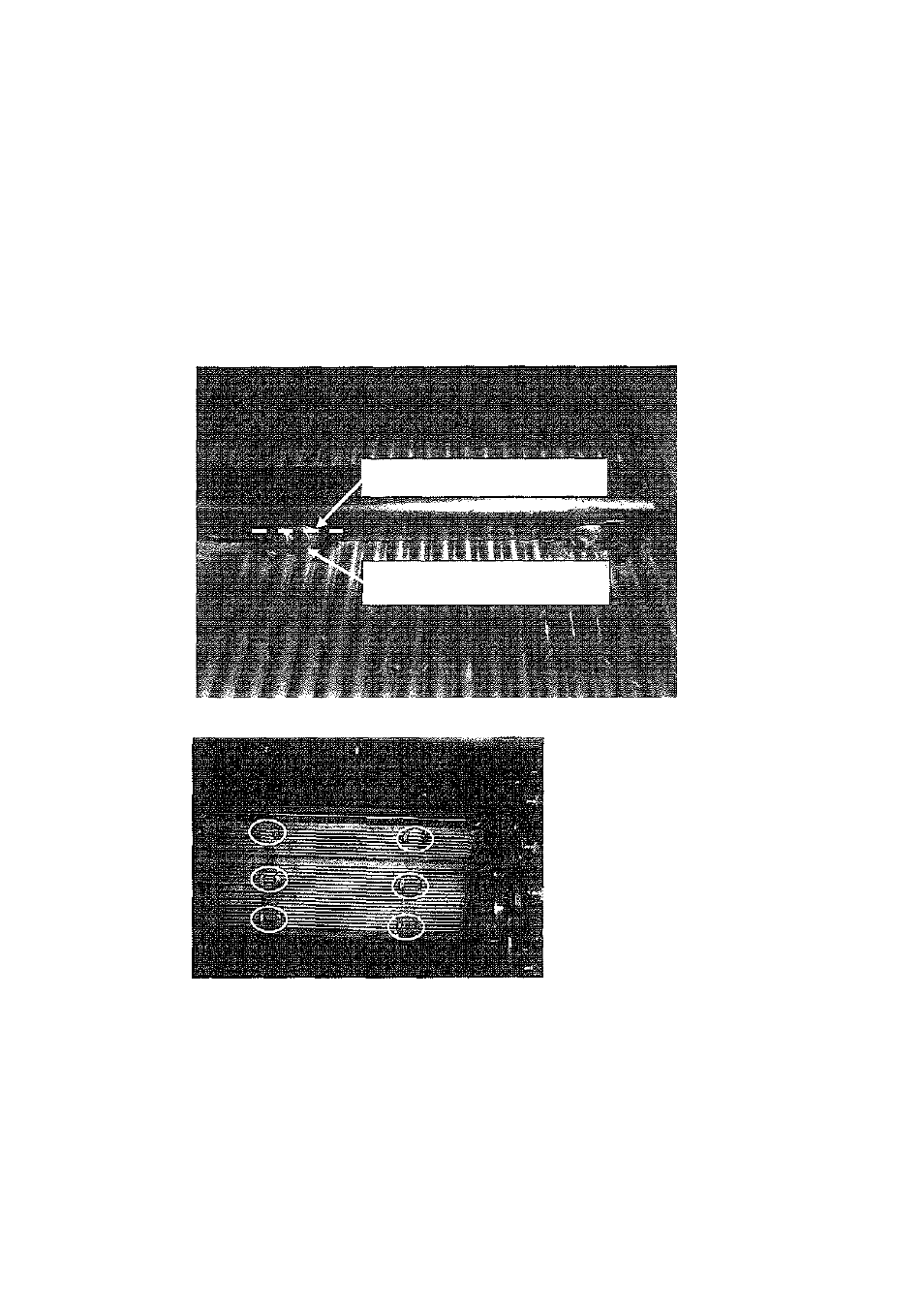

Используя кусачки, перерезать сварные швы, крепящие держатели радиатора, по линии, показанной пунк-
тиром ниже на рисунке. Перерезая шов держателя, РАЗРЕЗ ДЕЛАТЬ ПОДАЛЬШЕ ОТ КОНТАКТА С РАДИА-
ТОРОМ

НЕЛЬЗЯ ОТРЕЗАТЬ СВАРНОЙ ШОВ ОТ РАДИАТОРА, ЧТОБЫ ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ НЕ ВЫТЕКЛА


НЕ НУЖНО ПОЛНОСТЬЮ СНИМАТЬ ШОВ С РАДИАТОРА, ЧТОБЫ НЕ ВОЗНИК-
ЛА УТЕЧКА ХЛАДАГЕНТА

9

Снять держатели радиатора и АККУРАТНО снять надфилем все оставшиеся острые кромки.

10

Установить на место нижний кожух глушителя, снятый на этапе 6,с помощью четырех защелок (зап-
часть № 90267-47195)

11

Установить на место трехтрубный газоотводный коллектор, снятый на шаге 5.Затянуть болты его креп-
ления с усилием 25,5 Н*м.

12

Укрепить тремя 3 защелками газоотводный коллектор глушителя к его к раструбу, снятый на шаге 3.

ВАЖНО: Коллектор крепить самоконтрящимися болтами с усилием затягивания 10 Н*м.

13

Установить кожух газоотводного коллектора выхлопных газов, снятый на шаге 2.

14

Остальные элементы конструкции установить в порядке, обратном разборке.

Необходимую информацию по сборке и затягиванию крепежа смотреть в Руководстве по обслуживанию
снегохода.

РЕЗАТЬ ШОВ ПОДАЛЬШЕ ОТ КОН-

ТАКТА С РАДИАТОРОМ

НЕ СРЕЗАТЬ ШОВ С РАДИАТОРА,
ЧТОБЫ НЕ ВЫТЕК ХЛАДАГЕНТ
