УСТАНОВКА ЭКРАНА
УСТАНОВКА
Установка экрана типа «Вкладыш»
Рыбоискатель «Fishfinder 100» может быть установлен в отверстии приборной доски или
на другой плоскости, толщиной не более 6 мм.

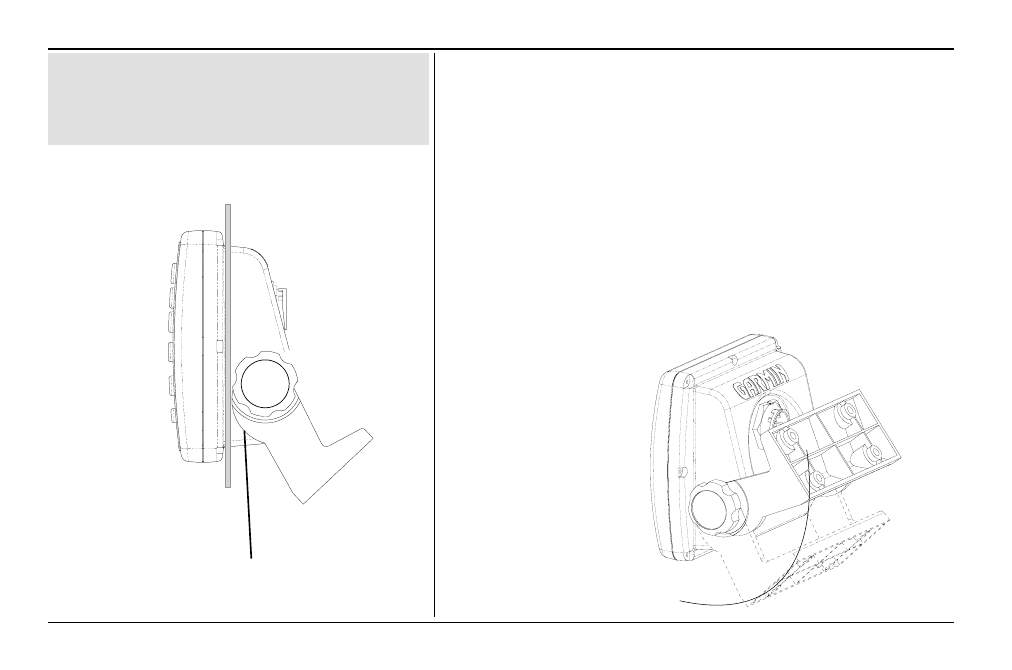

Порядок установки экрана в вырезе:
1.
Извлечь экранный блок из креплений штатива и вывинтить поворотные ручки
2.
Вырезать отверстие шириной 11 см и длиной 11,05 см в месте установки экранного
блока.
3.
Вложить экранный блок в вырезанное отверстие.
4.
Завинтить на место поворотные ручки. Завести проушины штатива под поворотные
ручки так, чтобы вырезы проушин были направлены к лицевой поверхности блока.
5.
Повернуть штатив так, чтобы утолщения проушин затянули экран на крепежной
поверхности. Затянуть поворотные ручки
Потянуть крепления вниз, чтобы экран плотно прижался к вырезу
