6
УСТАНОВКА

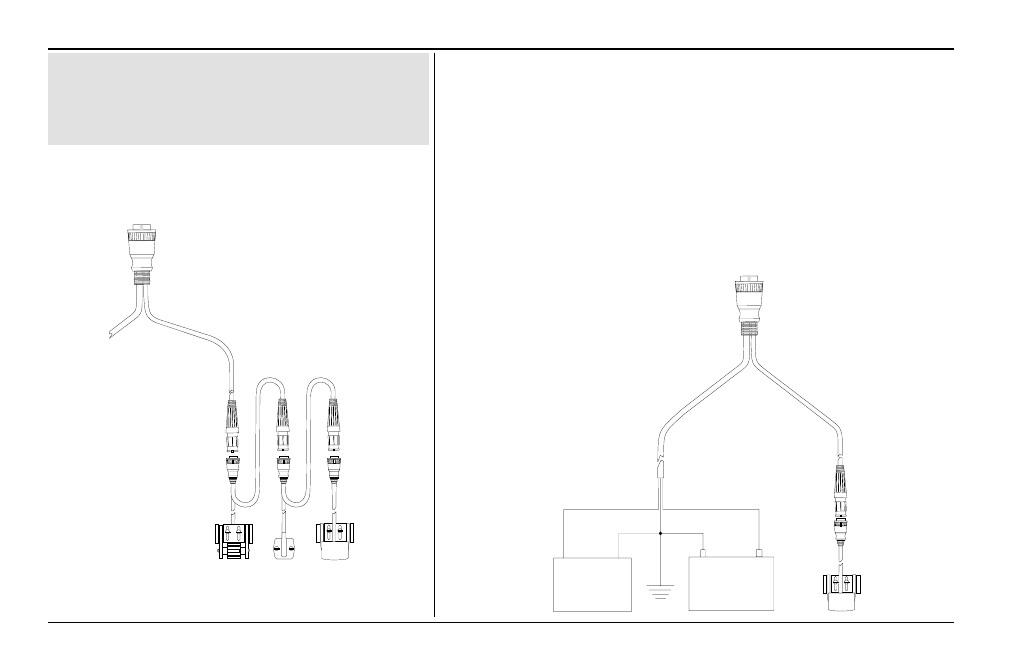

УСТАНОВКА КОРНЕВОГО РАЗВЕТВИТЕЛЯ
Разъем данных/питания
Датчик скорости
Датчик температуры
Излучатель
Подключение нескольких датчиков к излучателю
синий, выход
NMEA – устройство,
обмен с которым
возможен
по
протоколу NMEA
красный, питание от 10 до 15
Вольт постоянного тока
черный, земля
источник тока излучатель
Если на судне отсутствует блок предохранителей, рыбоискатель можно подключить прямо
к аккумулятору. Следует проверить предварительно, что в экранном блоке установлен
штатный предохранитель на 2 А.
Рыбоискатель «Fishfinder 100» может быть соединен с другими электронным
навигационным устройством, соответствующим стандарту обмена данными NMEA. Если
использовать подходящий излучатель, рыбоискатель эхолот «Fishfinder 100№ способен
передавать данные о глубине, температуре и скорости движения судна на экран другого
электронного устройства.
