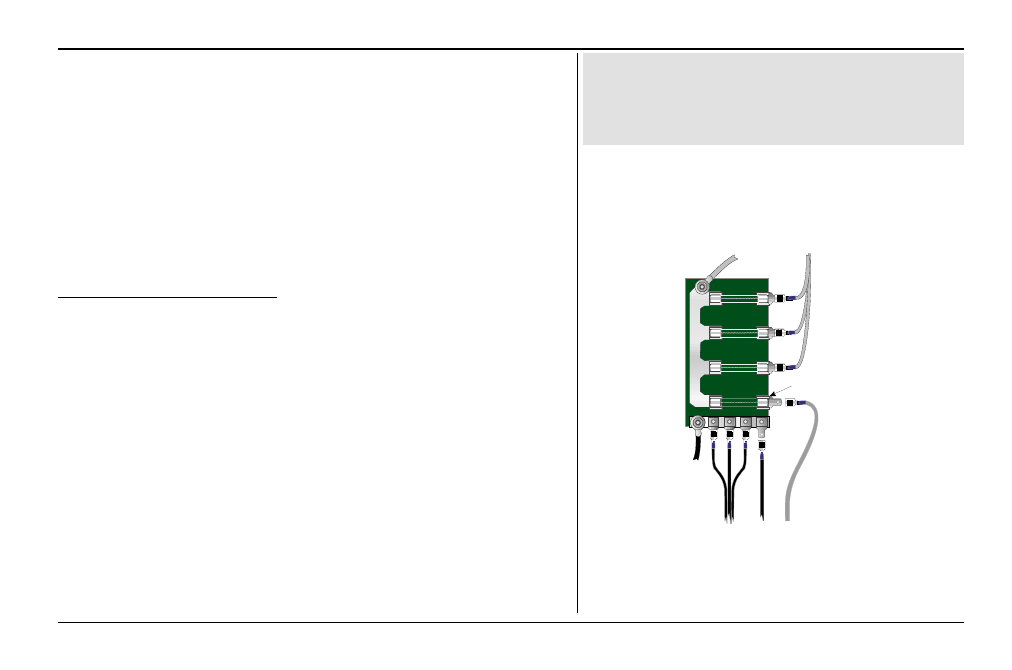

УСТАНОВКА КОРНЕВОГО РАЗВЕТВИТЕЛЯ

Судовой источник тока от +10 до +18
Вольт постоянного тока

У с т а н о в и т ь
предохранитель
2 А

С у д о в о е
заземление

Черная

жила

Красная

жила

УСТАНОВКА

УСТАНОВКА КОРНЕВОГО РАЗВЕТВИТЕЛЯ

Рыбоискатель «Fishfinder 100» поставляется с такой разводкой кабелей, которая позволяет
легко и просто подключить прибор к источнику питания и к излучателю. Прежде, чем
установить экранный блок, проверьте, что кабели достают до него и до излучателя.

Если потребуется удлинить кабели данных или электропитания, используйте такие же
марки кабелей и не делайте удлинитель больше, чем это необходимо.

Если слишком короток кабель, идущий к излучателю, НИ В КОЕМ СЛУЧАЕ не следует
разрезать кабель излучателя, чтобы нарастить его. Это прежде всего лишит Вас прав на
гарантийное обслуживание. Можно купить удлинители кабеля излучателя длиной 3 и 6
метров у вашего дилера товаров GARMIN.

Подключение предохранителя

Если Ваше судно оснащено электрической системой, то рыбоискатель можно подключить
к источнику тока через предохранитель, подключаясь к неиспользуемым разъемам. Если
Вы будете использовать такой способ подключения, удалите линейный предохранитель,
который входит в комплект поставки рыбоискателя.

Установка корневого разветвителя:

1.

Определить полярность гнезда предохранителя при помощи вольтметра или тестера.

2.

Укрепить красный («плюс») провод на положительном разъеме.

3.

Укрепить черный («минус») провод на отрицательном разъеме.

4.

В держателе предохранителя установить предохранитель на 2 А.

СОВЕТ:

Во время стандартной установки оборудования, используйте только

красную

и черную жилы. Синяя жила используется для передачи данных на другое

устройство по протоколу NMEA и не требуется для обычной работы рыбоискателя.

Продолжение на стр.6
