Установка штатива
Рыбоискатель «Fishfinder 160» может быть установлен на любую плоскую
поверхность при помощи штатива, входящего в стандартный комплект поставки.
УСТАНОВКА
1. Выберите место для установки штатива. Позади устанавливаемого
экранного блока должно оставаться не менее 5 см свободного пространства
для разводки кабелей.
2. Разметить и высверлить 4 крепежных отверстия под крепежные шурупы (в
комплект не входят).
3. При помощи этих шурупов укрепить штатив на поверхности.
4. Заведите экранный блок в прорези проушин штатива.
5. Затяните поворотные гайки и укрепите экранный блок в проушинах штатива.
СОВЕТ:
Крепежный штатив можно поворачивать , так что экранный блок
можно поставить на горизонтальной или на вертикальной поверхности –
даже вверх ногами.

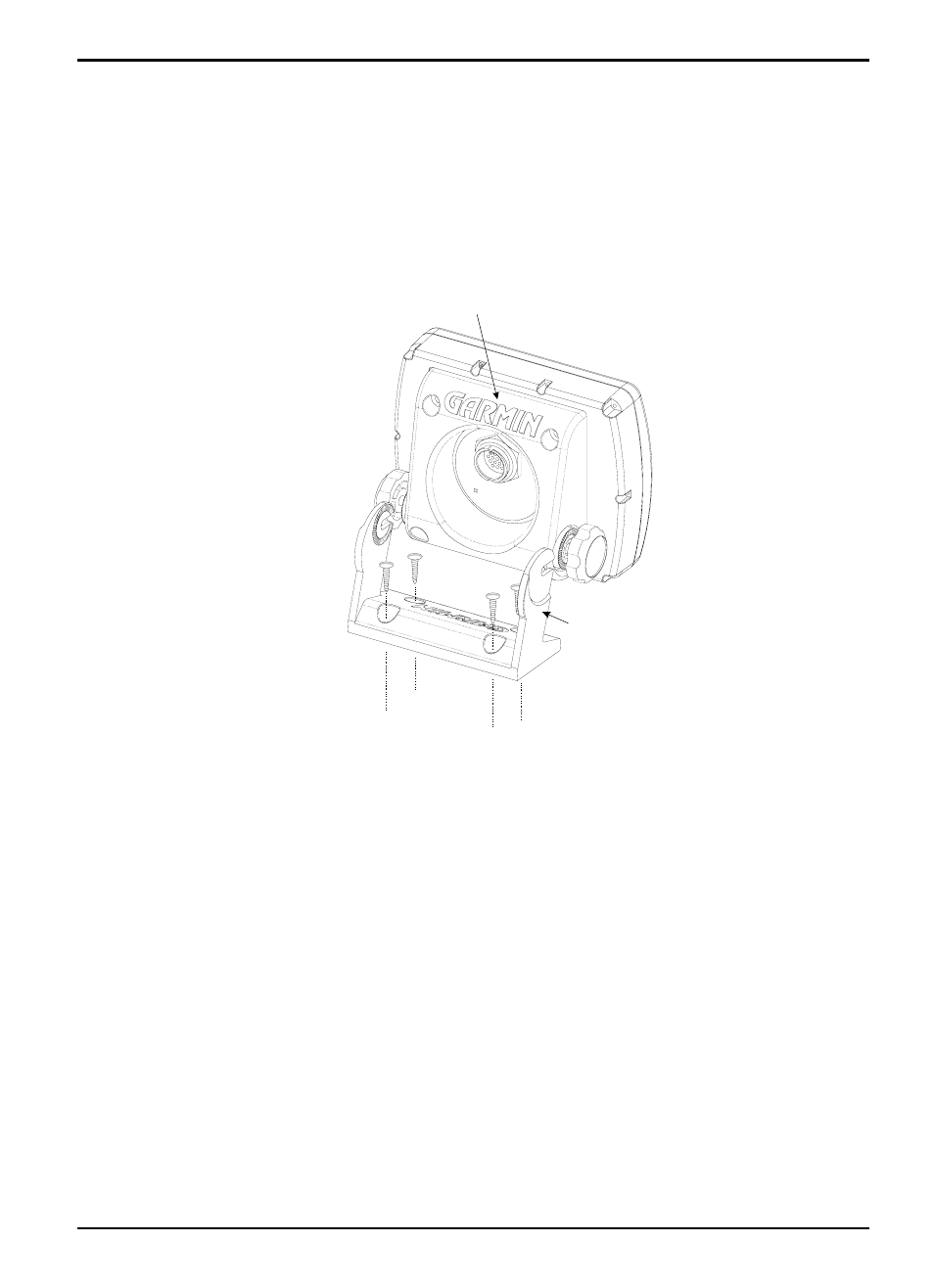

Крепежная накладка
Штатив
