34
Страница настройки интерфейса
Страница настроек интерфейса позволяет выбрать любой из семи
доступных протоколов обмена с внешними устройствами или вообще
отключить этот обмен. Функция эта очень важна при подключении
навигатора «eMap» к другим навигационным устройствам, опорным
маякам спутниковой системы GPS, к персональному компьютеру и т.п.
разумеется, для управления настройками протоколов требуются
некоторые дополнительные знания. Ниже описаны поддерживаемые
форматы.
GARMIN
– лучший формат для обмена данными о Точках, маршрутах и
картографической информацией с персональным компьютером.
GARMIN DGPS
– обеспечивает прием сигналов от маяков опорной сети
GPS и совместимость с протоколом RTCM SC 104.
NMEA Out
– обеспечивает экспорт данных по стандарту NMEA версии
2.3.
Text Out
– контролирует экспорт простых текстовых данных о
координатах и скорости; импорт данных невозможен.
RTCM In
– обеспечивает прием данных цифрового DGPS по стандарту
RTCM SC 104; экспорт данных невозможен.
RTCM In/NMEA Out
– обеспечивает импорт данных цифрового DGPS
по стандарту RTCM SC1 4 и одновременно экспорт данных по протоколу
NMEA версии 2.3.
RTCM In/Text Out
– обеспечивает импорт данных цифрового DGPS по
стандарту RTCM SC 104 и одновременно экспорт простой текстовой
информации о скорости и координатах положения.
None
– отключает возможности интерфейса.
Выбрать желаемый формат обмена данными из списка возможных. Если
выбрать протоколы «GARMIN DGPS» или «RTCM In/NMEA Out»,
появятся на экране дополнительные меню протокола связи с опорным
маяком системы DGPS (к примеру, «GBR 21») непосредственно с
навигатора «eMap». Если выбрать значение этого параметра «Scan», то
связь с маяком установится автоматически. Можно ввести значение
частоты сигнала и скорости обмена данными с маяком в явном виде
вручную, для чего следует выбрать настройку «User». Можно из списка
типов маяков «Beacon». Дополнительную информацию о параметрах
работы опорных радиомаяков можно найти в инструкциях к приемникам
сигналов этих маяков.
Если выбрать протоколы «Text Out», «RTCM In» и «RTCM In/Text Out»,
появится меню настройки скорости обмена с дополнительными
параметрами.

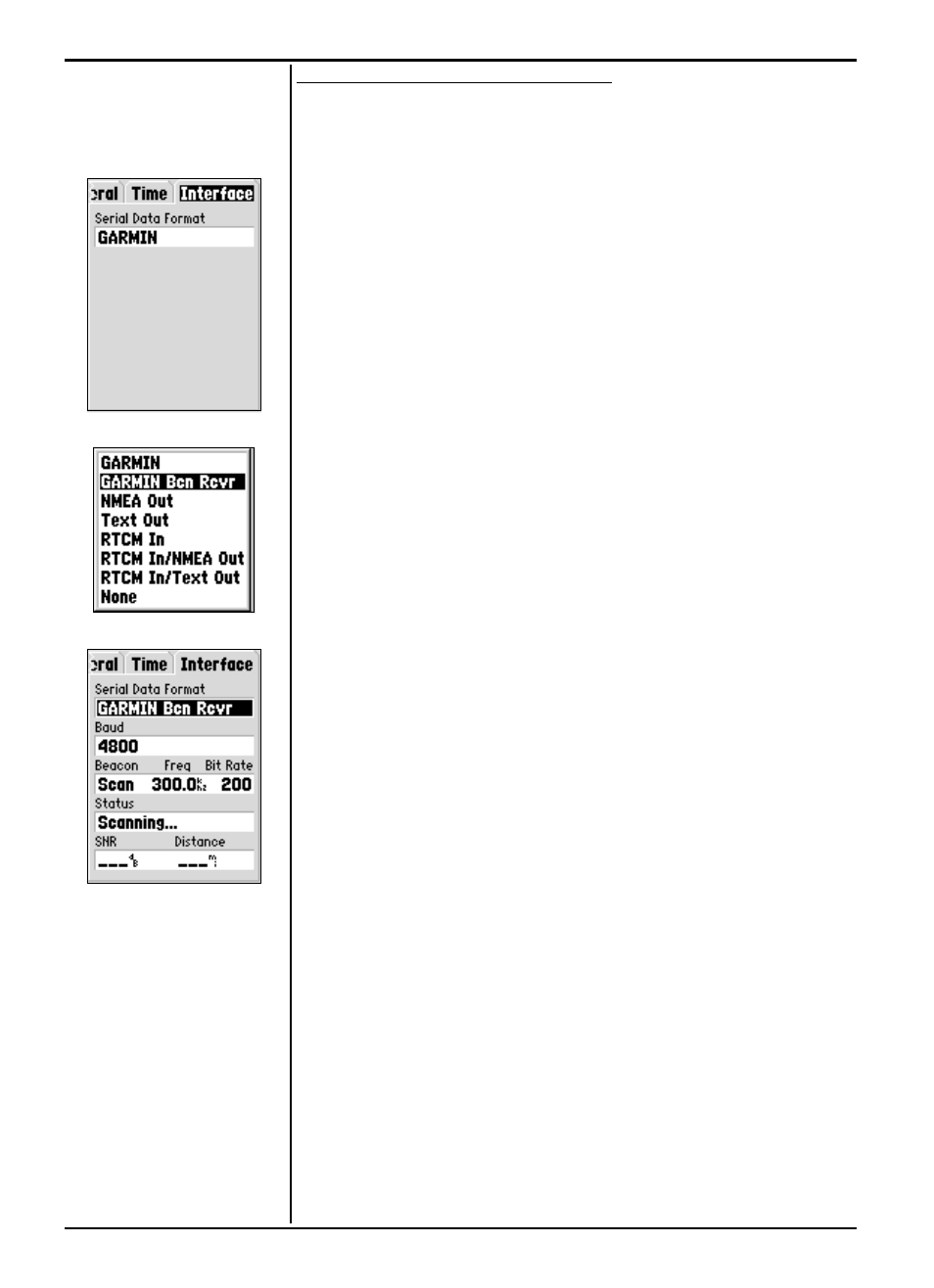

Страница настроек интерфейса
Страница выбора протокола обмена
Страница настроек параметров
протокола обмена для работы с
радиомаяком
GARMIN.
Если
установить под словом «Beacon»
значение «Scan», навигатор будет
искать сигналы радиомаяка и
остановит поиск после обнаружения
первого же сигнала. Установка того
же параметра «User» потребует
задания частоты, на которой
работает искомый радиомаяк и
скорости обмена данными в поле
«Baud». В поле «Status» будет
отображаться
информация
о
состоянии радиомаяка. В случае
невозможности
обнаружить
радиомаяк в поле «Status» появится
соответствующее
сообщение
(подробности – в приложении С).
Описание
