48

Страница Интерфейса: Описание

Страница Интерфейса позволяет установить один из семи протоколов
работы с внешними устройствами или выключить такой обмен. Эта
функция навигатора используется для подключения к навигатору «eTrex
Legend» внешних навигационных устройств, совместимых со стандартом
NMEA, с приемником сигналов маяка DGPS, с персональным
компьютером и т.п. Чтобы наилучшим образом использовать эту функцию
навигатора, необходимо знать, о чем идет речь. Ниже дается краткое
описание каждого протокола.

GARMIN

– наилучший протокол для обмена данными о Точках,

маршрутах и для загрузки электронных карт с компьютера.

GARMIN DGPS

– включает прием данных сигналов маяка системы

дифференциального GPS с использованием приемника «Garmin» или
стандартных устройств типа RCTM SC 104.

NMEA Out

– протокол экспорта данных по стандарту NMEA 0183 версии

2.3.

Text Out

– протокол экспорта простой текстовой информации с

координатами и скоростью. Импорт данных невозможен.

RCTM In

– протокол импорта данных дифференциального GPS в

стандартном формате RCTM SC 104. Экспорт данных невозможен.

R C T M

I n / N M E A

O u t

– протокол с импортом данных

дифференциального GPS в стандартном формате RCTM SC 104 с
экспортом данных по стандарту NMEA 0183 версии 2.3.

RCTM In/Text Out

протокол с импортом данных дифференциального

GPS в стандартном формате RCTM SC 104 с экспортом простой текстовой
информации с координатами и скоростью.

None

– интерфейс отключен.

Если выбраны протоколы «GARMIN DGPS» или «RCTM In/NMEA Out»,
появятся дополнительное поле «Beacon» для указания типа приемника
DGPS (к примеру, GBR21 & GBR 23) для распознавания их навигатором.
Если не указать тип приемника, а ввести значение «Scan», то тип маяка
определится автоматически. Можно указать значение «User» в поле
«Beacon» и ввести вручную значение скорости работы «Bit Rate» и
частоты «Freq» известного вам маяка. Подробности даны в инструкции к
приемнику сигналов маяка DGPS.

Пошаговые инструкции

Чтобы установить протокол:

1.

Выделить поле под заголовком «Serial Data Format» и нажать

ПОВОРОТНУЮ КНОПКУ

. Появится список протоколов.

2.

Выбрать желаемое значение и нажать ПОВОРОТНУЮ КНОПКУ

ОПИСАНИЕ

Страницы Настроек

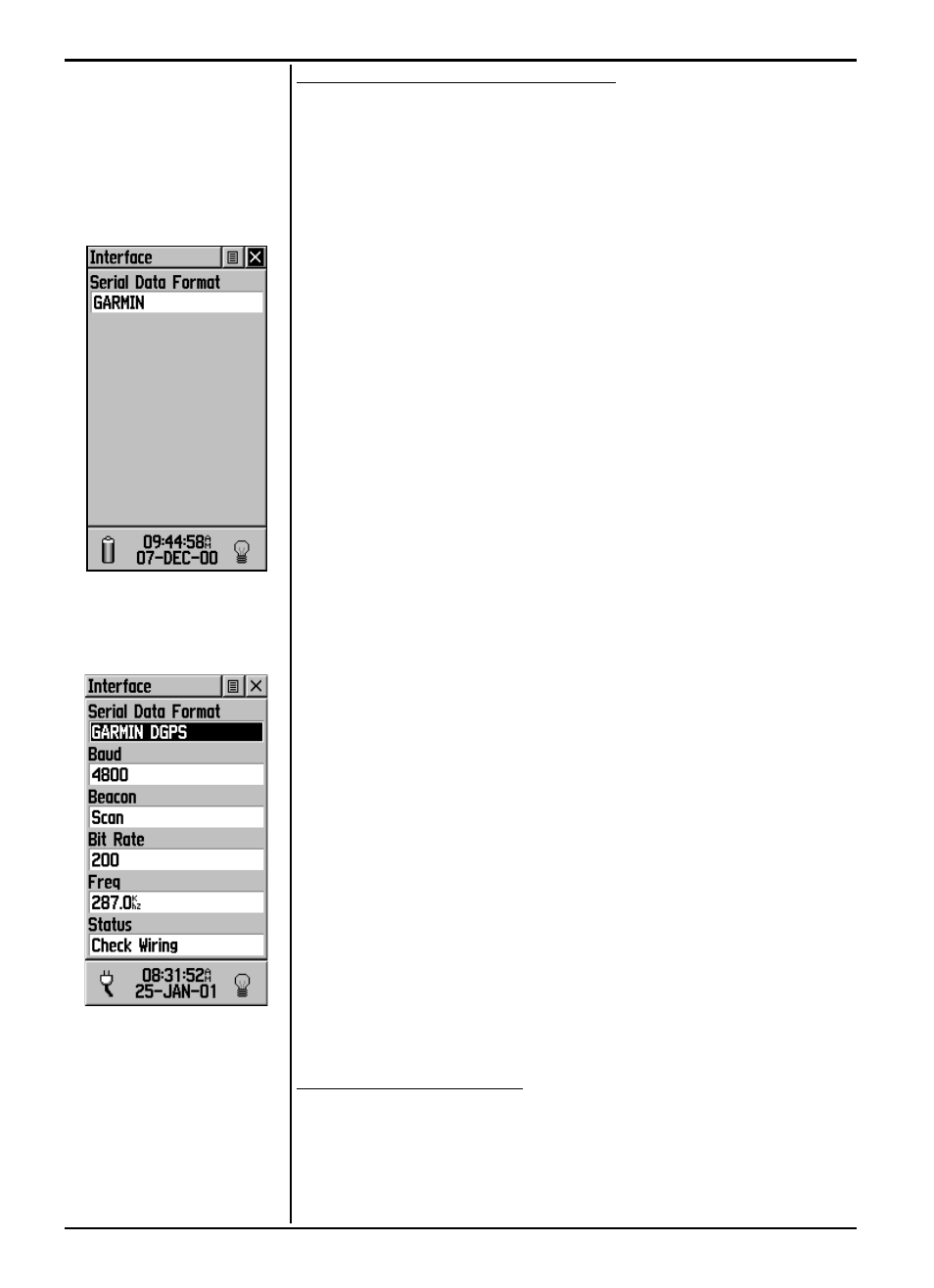

Основной режим «GARMIN» без

настроек интерфейса

Режим работы «DGPS» с полями

настройки данных и интерфейса
