Компания БАДЖЕР Тел. (812) 320 5565

www.badger.ru

41

Формат обмена данными с внешними устройствами
назначается из экранной страницы настроек. Разъем ввода
вывода навигатора eTrex совместимом со стандартом RS
232, что позволяет легко соединять его с самими
разнообразными устройствами, в том числе – с
компьютерами, дифференциальными маяками GPS,
мореходными автопилотами и с другими навигаторами
GPS.

Управляет обменом с внешними устройствами
программное обеспечение по протоколу NMEA 0183 версии
2.0, которое дает возможность подключать одновременно
до 3 устройств, поддерживающих протокол NMEA.

Управляющие последовательности протокола

NMEA 0183 версии 2.0:

GPGGA, GPGLL, GPGSA, GPGSV, GPRMB, GPRMC,
GPRTE, GPWPL, GPBOD

Управляющие последовательности GARMIN:

PGRME (estimated error), PGRMM (map datum),
PGRMZ (altitude), PSLIB (beacon receiver control)

Сигналы дифференциального (с поправками) DGPS
принимаются в формате RTCM SC 104 версии 2.0 по каналу
«вход данных». Для приема данных дифференциального
GPS рекомендуется приемник GARMIN GBR 21. Можно
использовать и другой приемник сигналов от радиомаяка,
однако в этом случае не гарантируется точность вывода
данных на экран и потребуется дополнительная настройка
навигатора.

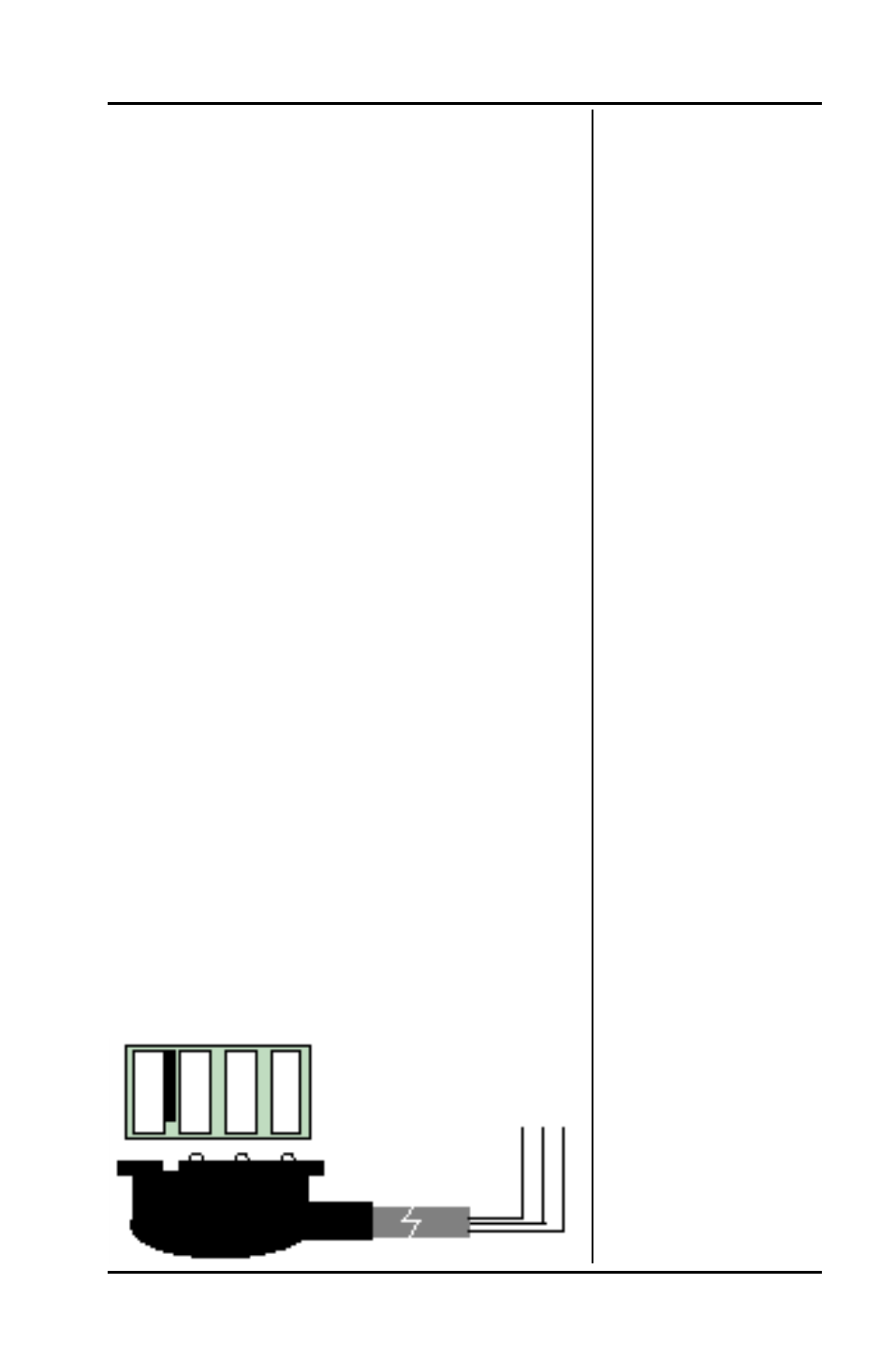

К разъему RS 232 навигатора можно подключить кабель
данных (каталожный номер для заказа имеется в кратком
руководстве пользователя). На рис. Внизу страницы дана
разводка кабеля.

К последовательному порту компьютера навигатор можно
подключить кабелем (номер по каталогу 010 10206 00)

Power – напряжение
Data – данные
Ground– «земля»
ETrex Connector – разъем
навигатора
Data Cable – кабель
данных
Data In – вход данных
Data Out – выход данных
Green – зеленый
White – белый
Black – черный

Power(+)

Data

In

Data

Out

Ground()

Data

In

Data

Out

Ground()

Green

White

Black
