Инструкция по эксплуатации Scotty 1025 Струбцина на планширь правого борта
Комплектующие Scotty
Товары для морской и пресноводной рыбалки
2065 Henry Ave West, Sidney, B.C. Canada V8L 5Z6 Ph: (250) 656-8102 Fax:
(250) 656-812
No. 1025 Струбцина на планширь правого борта

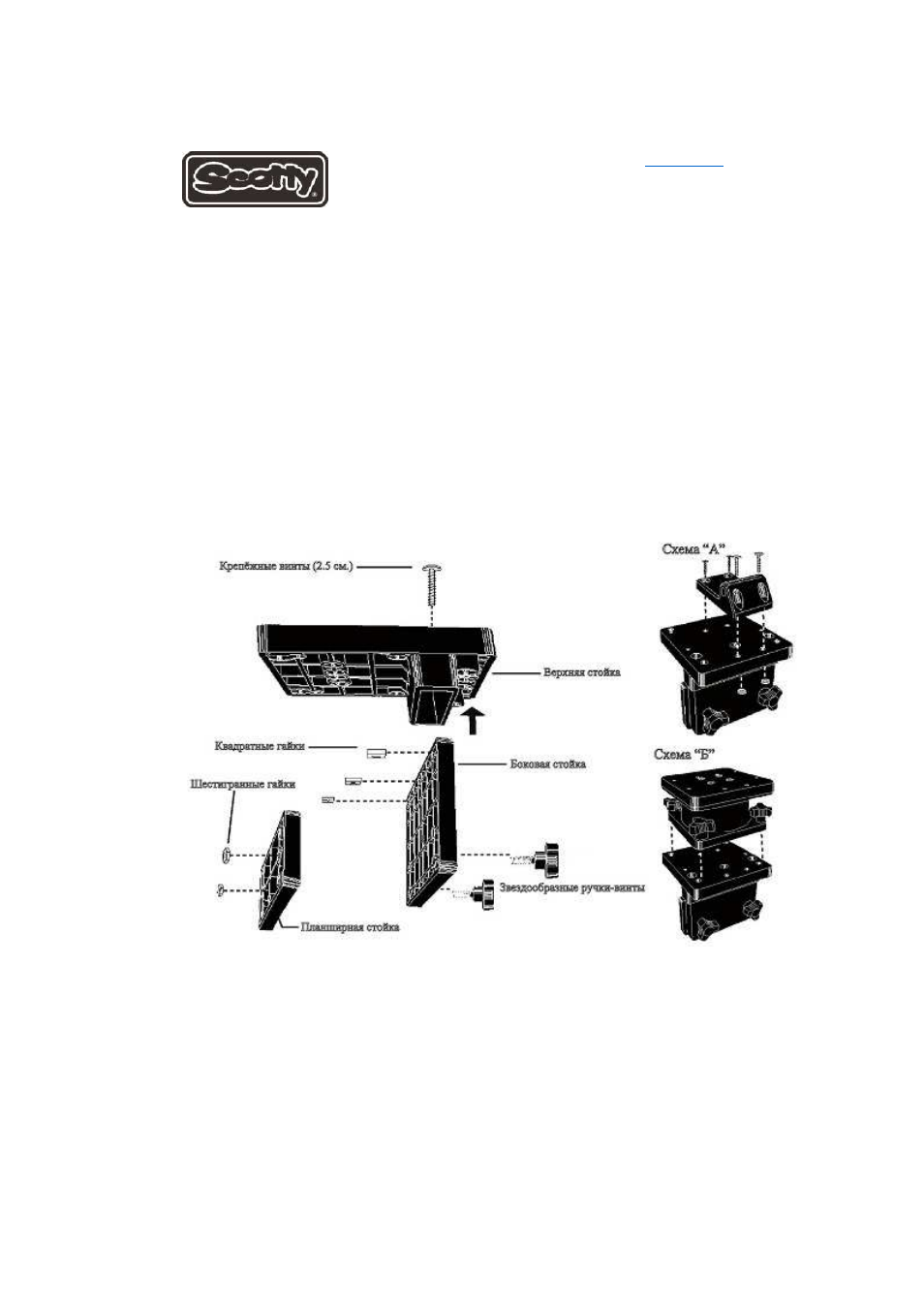

Шаг 1 – Вставьте 3 квадратных гайки в гнёзда боковой стойки.
Шаг 2 – Вставьте боковую стойку в паз верхней стойки и зафиксируйте её 2.5 см
крепёжными винтами.
Шаг 3 – Вставьте две шестигранных гайки в предназначенные для них отверстия на
планширной стойке.
Шаг 4 – Скрепите планширную стойку с боковой стойкой при помощи двух звездообразных
ручек-винтов.
Шаг 5 – После этого, выберите предположительное место установки струбцины No.1025 на
планширь.
Шаг 6 – Отметьте карандашом место установки струбцины на планширь. Используйте
боковую стойку как трафарет для просверливания четырёх отверстий в планшире.
Закрепите планширную стойку четырьмя болтами с низкими коническими
головками (в комплект поставки не входят). Под планширную стойку для
усиления рекомендуется подложить деревянную или железную пластину. Это
обеспечит более равномерное распределение нагрузки на борт вашей лодки
Шаг 7 – Прикрепите к верхней стойке четырьмя крепёжными винтами поставляющийся в
комплекте пластиковый кронштейн No.1023 (см. схему «А»).
Инструкция по установке No. 1026 Поворотной платформы на No. 1025 Струбцину на
планширь правого борта.
Шаг 1 – Извлеките 4 шестигранных гайки из цокольной плиты Поворотной платформы
No.1026 (цокольная плита не будет задействована в креплении).
Шаг 2 – Вставьте 4 шестигранных гайки в предназначенные для них отверстия на обратной
стороне верхней стойки Струбцины No.1025.
Шаг 3 - Поместите поворотный стояк Поворотной платформы No. 1026 на верхнюю стойку
Струбцины No.1025 и закрепите конструкцию при помощи четырёх звездообразных
ручек-винтов. (см. схему «Б»).
