Компания БАДЖЕР Тел. (812) 320 5565

www.badger.ru

15

УСТАНОВКА ПОДВЕСНОГО МОТОРА

Уточнение: если Вы являетесь обладателем мотора с дистанционным электрическим запуском,
руководствуйтесь инструкциями, прилагаемыми к мотору, для монтажа дистанционного
управления.

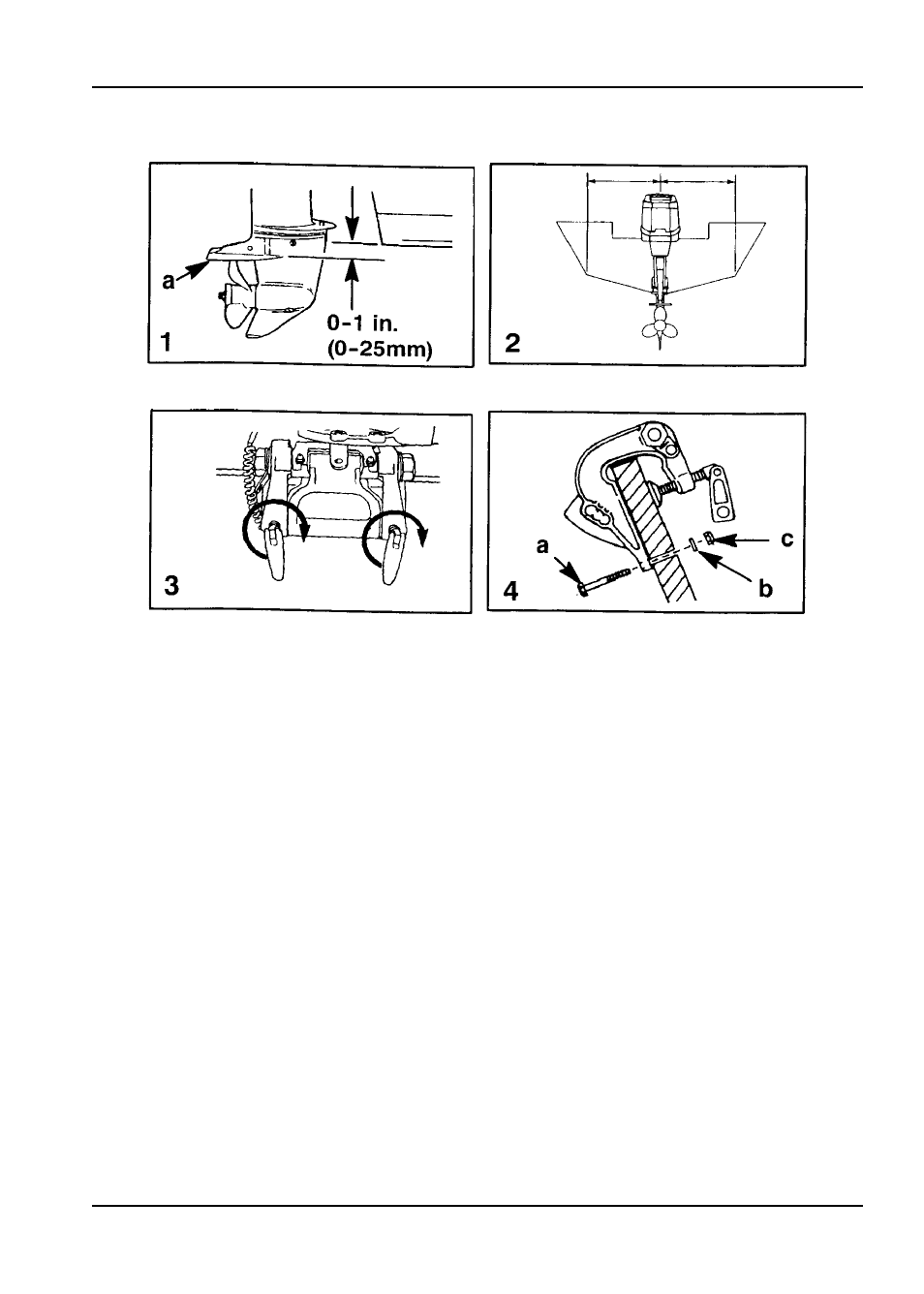

Требования к Высоте Транца

1. Измерьте высоту транца Вашего судна. Днище судна должно быть по меньшей мере на 25

мм выше анти кавитационной пластины.

Установка Мотора на Транец

2. Мотор располагается на вертикальной линии, проведенной посередине танца (рис.2).
3. Заверните струбцины крепления мотора (рис.3).
4. Для предотвращения случайной потери мотора, просверлите в транцевой доске два

отверстия диаметром 7.9 мм, используя пластины струбцин с отверстиями в качестве
шаблона (рис.4). Для крепления используйте два длинноходовых болта (а) с шайбами (b) и
гайками (с). Все отверстия и резьбы следует заполнить герметиком во избежание
развинчивания гаек.
