8

+

+

+

+

Speaker

Speaker

Speaker

Speaker

Input signal

Connect

B and C

* The illustration shows model XM4180.

+

+

Speaker

Speaker

Input signal

Connect

B and C

* The illustration shows model XM4180.

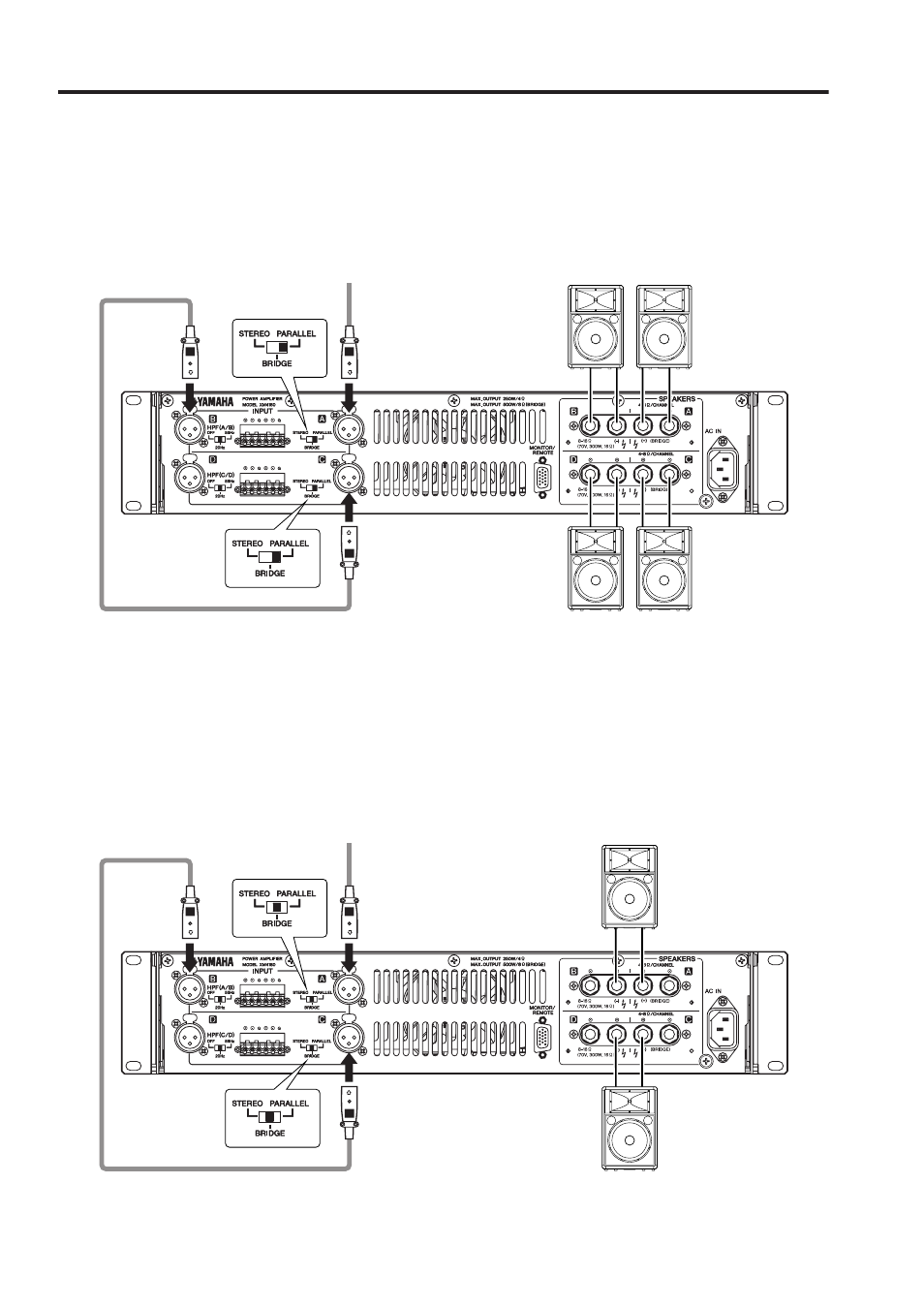

Соединив клеммы входа B и C соответствующим кабелем и установив переключатели режима для каналов
A/B и C/D в положение МОСТОВОЕ СОЕДИНЕНИЕ, можно использовать прибор как двухканальный моно
усилитель высокой мощности.

Внимание: в данном случае, нагрузка на каналы A и B или C и D объединяется для усилителя. Убедитесь, что аудио сигнал не

поступает на терминал канала D.

Функционирование в качестве четырехканального моно усилителя с моно входом
(XM4180/XM4080)

Соединив клеммы входа B и C соответствующим кабелем и установив переключатели режима для каналов A/B
и C/D в положение ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ, можно использовать прибор как четырехканальный
моно усилитель.
Элементы контроля громкости на передней панели (A - D) осуществляют контроль уровнем громкости для
каждого канала отдельно.

Внимание: в данном случае, нагрузка на каналы A, B, C, D объединяется для усилителя. Убедитесь, что аудио сигнал не

поступает на терминал канала D.

Использование двухканального усилителя с моно входом для подключения
приборов высокой мощности (XM4180/XM4080)

* Иллюстрация модели XM4180

* Иллюстрация модели XM4180

Соединители
В и С

Входной сигнал

Акустическая
система

Соединители
В и С

Входной сигнал

Акустическая
система

Акустическая
система

Акустическая
система

Акустическая
система

Акустическая
система

Акустическая
система
