Yamaha xm4180 - Инструкция (Страница 7)

7
■
7 5
6
6
1
8
3 2 4
1 3 2 4
Ground
Cold
Hot

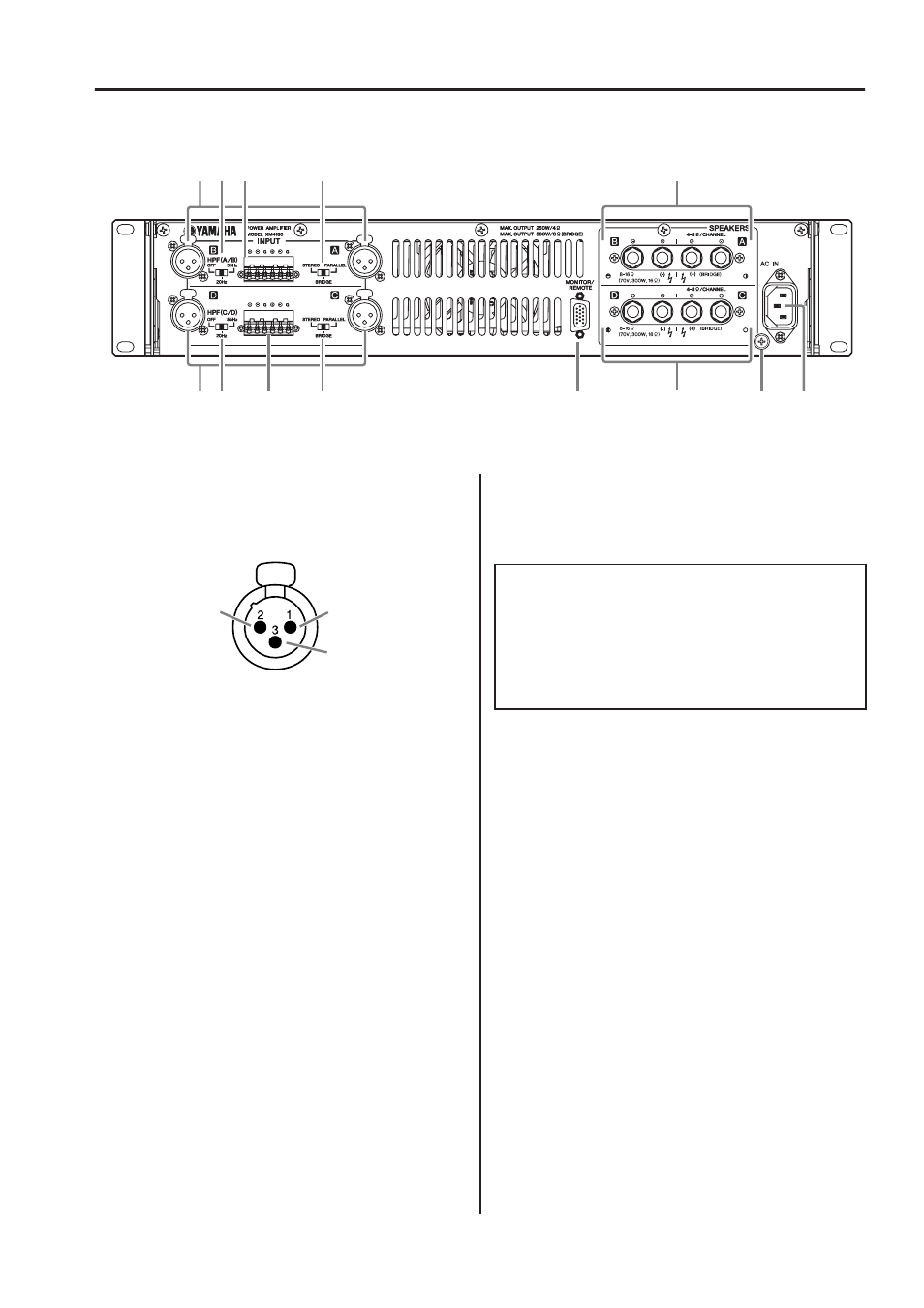

Задняя панель (XM4180/XM4080)
Коннекторы входа XLR
Эти сбалансированные коннекторы типа XLR-3-31
используются для подключения входных сигналов.
Контакты подключаются, как показано ниже (IEC
60268).
* В режиме мостового соединения активна только первая
пара, то есть канал A для пары A/B и канал C для пары C/D.
Убедитесь, что вход аудио сигнала осуществляется на
активную клемму входа.
Евро коннекторы
Эти сбалансированные Евро коннекторы
используются для входящего сигнала.
Высокочастотные переключатели
Эти переключатели используются для включения
и выключения высокочастотного фильтра для
каналов A-B или C-D. Когда они установлены
на частотах от 20 Гц до 55 Гц, частоты ниже
соответствующих отфильтровываются, используя
12 дБ/октаву высокочастотный фильтр.
Переключатель режимов
STEREO (СТЕРЕО) режим
В режиме СТЕРЕО каналы A, B, C и D абсолютно
независимы
PARALLEL (ПАРАЛЛЕЛЬНЫЙ) режим
В режиме ПАРАЛЛЕЛЬНОГО СОЕДИНЕНИЯ
входной сигнал канала A посылается и на
усилитель канала A и на усилитель канала
B. В данном случае, нагрузка автоматически
распределяется между терминалами входа A и
B. (Это касается также терминалов входа C и
D.) Для отсылки сигналов с каналов A/B на C/D
Можно воспользоваться четырехканальным моно
усилителем.
Режим BRIDGED (МОСТОВОГО СОЕДИНЕНИЯ)
В режиме МОСТОВОГО СОЕДИНЕНИЯ, каналы
A и B работают одновременно, функционируя как
моно усилитель. (То же касается и каналов C и D).
Терминал MONITOR/REMOTE (МОНИТОР/ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
Этот терминал используется при
соединении с внешним устройством для
контроля и дистанционного управления.
Смотрите «раскладка МОНИТОР/ ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ» на стр.
42.
Терминал SPEAKERS (КОЛОНКИ)
Эти 5-ти канальные клеммы используются для
соединения колонок.
Клемма заземления
В случае появления постороннего шума,
используйте этот терминал для заземления или
соединения с корпусом микшера, предусилителя
или другого устройства в системе.
ВКЛЮЧЕНИЕ ПЕРЕМЕННОГО ТОКА
Вставьте одну вилку входящего в комплект кабеля
переменного тока в входной канал. Вставьте
другую вилку в розетку переменного тока,
которая соответствует условиям, указанным на
ярлыке на верхней панели прибора.
Внимание: В режимах ПАРАЛЛЕЛЬНОГО или МОС-
ТОВОГО соединения, терминалы входа
A-B и C-D замыкаются автоматически.
Убедитесь, что аудио сигнал поступает
на активную клемму входа.
* Иллюстрация модели XM4180
Сигнал Заземление
Минус
