10
6 4 5 7 2 1 3
10W
10 W x 20 speakers (200W)
10W 10W 10W 10W 10W Rated input
10 W x 20 speakers (200W)
Евро коннекторы
Сбалансированные Евро коннекторы используются для
входящего сигнала.
Переключатели высокочастотного фильтра
Переключатели используются для отсекания высоких
частот для каждого канала. Частоты ниже 40 Гц или 80
Гц отфильтровываются, используя высокочастотные
фильтры 12дБ/октаву.
* Когда на усилителе установлен фильтр на 40Гц,
убедитесь, что преобразователь колонок способен
работать с низкочастотными сигналами.
Переключатель напряжения на выходе
Этот переключатель используется для изменения
напряжения на выходе в диапазоне от 70Vдо 100V.
Клемма MONITOR/REMOTE (МОНИТОР/ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ)
Эта клемма используется для соединения с внешним
устройством для контроля и дистанционного
управления. Смотрите «раскладка МОНИТОР/ ПУЛЬТ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ» на стр 42.
Клемма SPEAKERS (КОЛОНКИ)
Этот блок включает барьерные клеммы, которые
соединяются следующим образом.
Смотрите «соединение колонок (XH200)» на странице
10 Для получения более детальной информации о
сопротивлении систем колонок, которые могут быть
подключены.
Клемма заземления
В случае появления постороннего шума, используйте
этот терминал для заземления или соединения с
корпусом микшера, предусилителя или другого
устройства в системе.
ВКЛЮЧЕНИЕ ПЕРЕМЕННОГО ТОКА
Вставьте одну вилку входящего в комплект кабеля
переменного тока во входной канал. Вставьте
другую вилку в розетку переменного тока, которая
соответствует условиям, указанным на ярлыке на
верхней панели прибора.
Подключение колонок (XH200)
Модель XH200 позволяет выполнить параллельное
соединение нескольких высокоимпедансных колонок,
работающих при напряжении 70V или 100V. Возможное
количество подключаемых колонок изменяется
в зависимости от мощности колонок. Возможно
подключение колонок с общей мощностью одного канала
до 200 Ватт.
На пример, при использовании колонок, мощностью
10Ватт, возможно подключение до 20 колонок. Если
Используются колонки, мощностью до 20 Ватт, возможно
подключение до десяти колонок.
Соблюдайте осторожность при работе с низкочастот-
ными сигналами; чрезмерный уровень низкочастотных
сигналов может привести к повреждению колонок,
преобразователя колонок или самого усилителя.

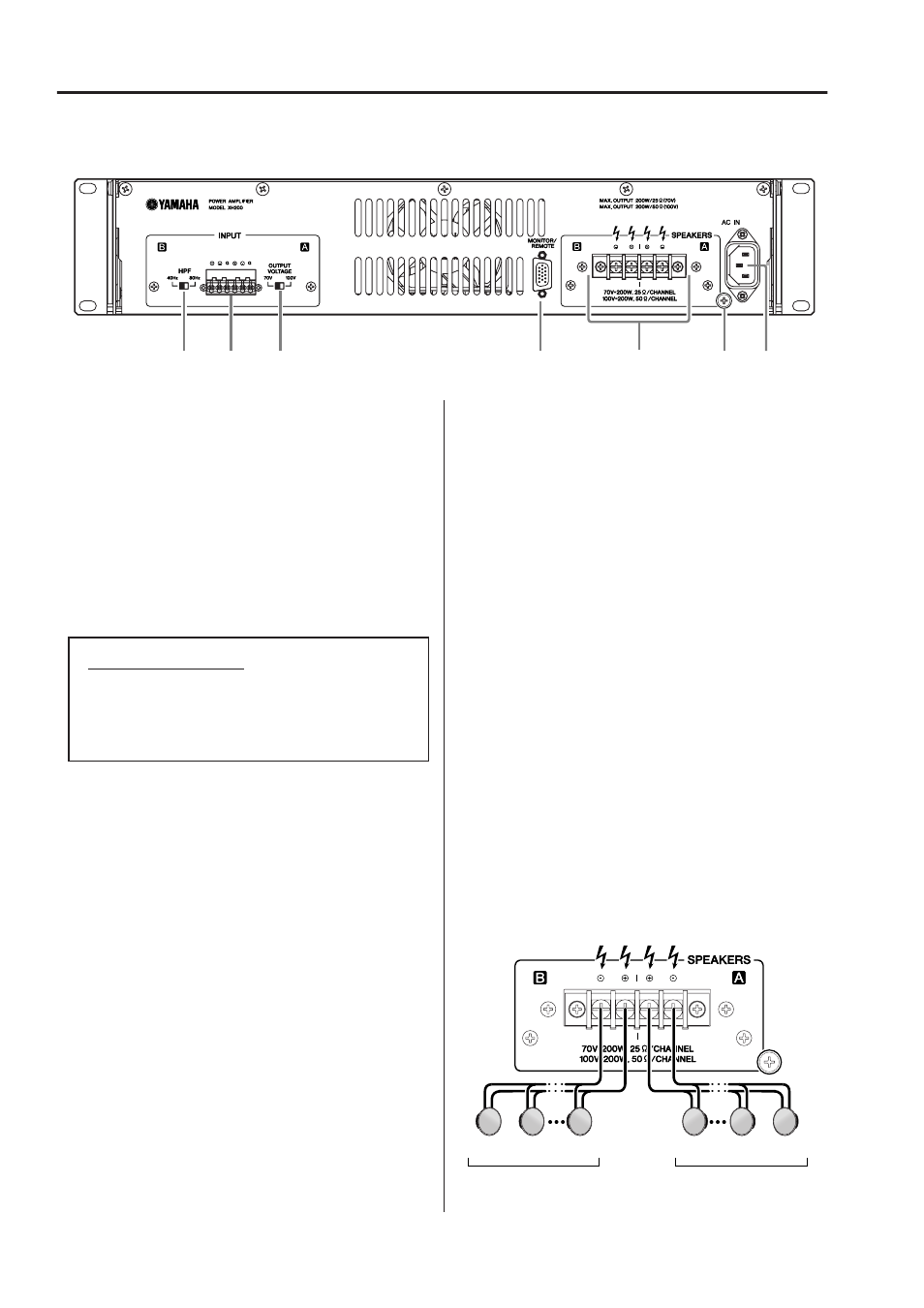

Z Задняя панель (XH200)
w
ПРЕДУПРЕЖДЕНИЕ
Номинальная
входная
мощность
10 Вт х 20 громкоговорителей (200 Вт) 10 Вт х 20 громкоговорителей (200 Вт)
