4

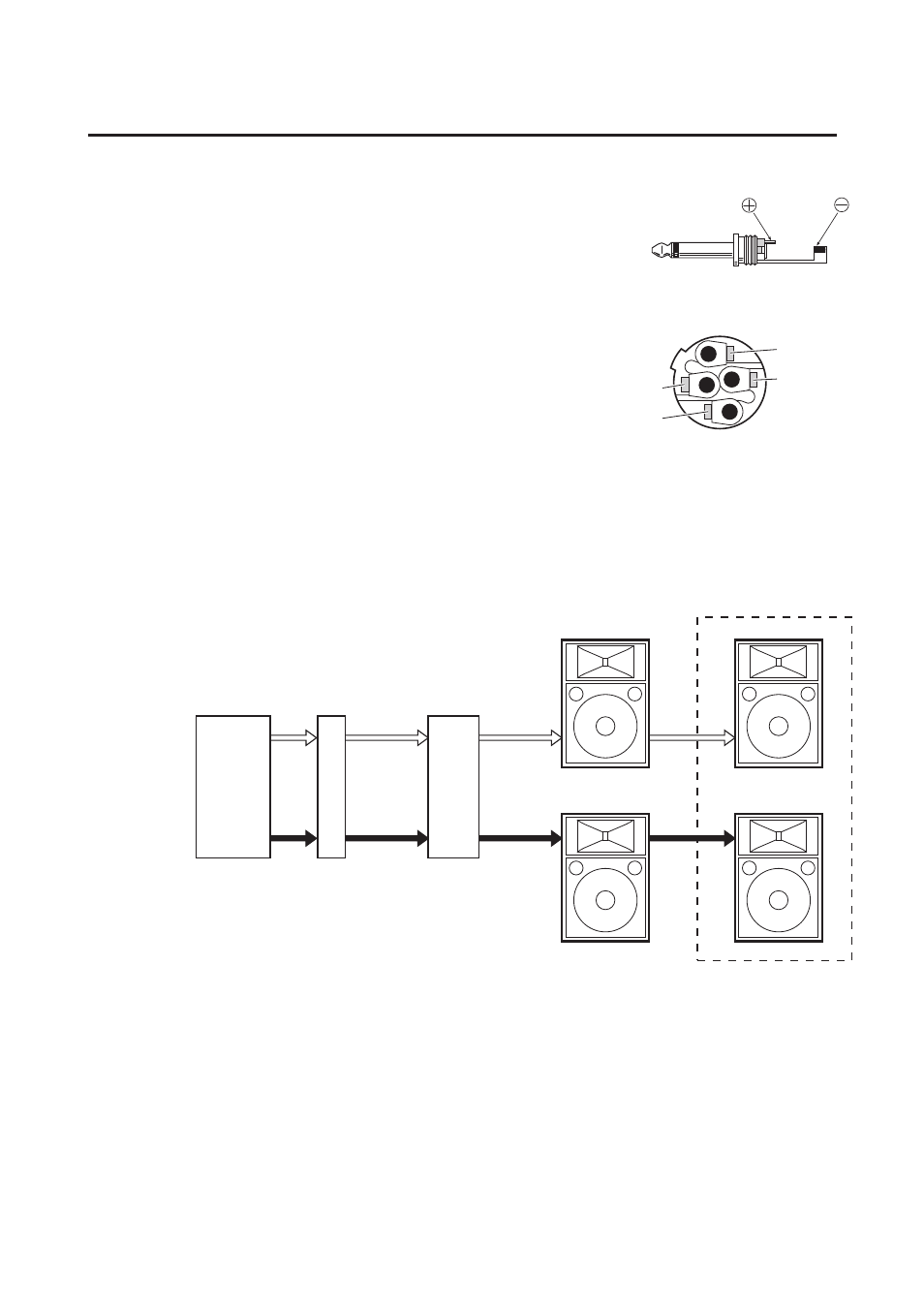

Прежде чем приступить к соединениям
Контакты разъема телефонного типа
Штекеры телефонного типа для подсоединения к разъемам типа jack
должны распаиваться в соответствии с указаниями рисунка справа.
При подключении акустической системы пользуйтесь только ка-
белем правильно выбранного типа для акустических систем, а НЕ
экранированным кабелем для музыкальных инструментов или кабе-
лем для сигналов линейного уровня.
Контакты разъема типа Neutrik NL4FC
Если Вы собираетесь воспользоваться разъемами
данного типа для подачи входного сигнала, штекеры
должны распаиваться в соответствии с указаниями
рисунка справа. При подключении акустической
системы пользуйтесь только кабелем правильно вы-
бранного типа для акустических систем, а НЕ экра-
нированным кабелем для музыкальных инструмен-
тов или кабелем для сигналов линейного уровня.
Полнодиапазонное подсоединение
Каждый из громкоговорителей оснащен четырьмя разъемами для подачи входного / параллельного
сигнала - двумя 1/4-дюймовыми разъемами телефонного типа и двумя разъемами типа Neutrik Speakon
NL4FC. Входной сигнал от стереосистемы или усилителей можно подать на любой из разъемов – теле-
фонного типа или типа Speakon. Одним из незадействованных разъемов можно воспользоваться для
соединения дополнительной акустической системы (не забудьте, что в данном случае следует учесть
приведенные ниже правила выбора импеданса).
Правила выбора импеданса
При параллельном подсоединении громкоговорителей выясните номинальное значение сопротивле-
ния нагрузки усилителя мощности. Большинство усилителей мощности способны без опасности ра-
ботать на акустическую систему с сопротивлением нагрузки 8 Ом или 4 Ом. Два 8-омных динамика
могут быть безопасно параллельно подключены к одному выходу. Пара подсоединенных параллельно
8-омных громкоговорителей имеет общее сопротивление нагрузки 4 Ом. Акустические системы S112V/
S115V/ SM10V/ SM12V/ SM15V/ SW115V/ SW118V имеют сопротивление 8 Ом, и в данном случае аку-
стические системы можно без риска подсоединять параллельно к другим громкоговорителям.
Однако, акустические системы S215V/ SW218V имеют сопротивление 4 Ом, и параллельное подсоеди-
нение этих систем к другим S215V/ SW218V или к иным акустическим системам недопустимо.
Тем не менее, такое подсоединение возможно при использовании усилителя мощности, который спосо-
бен без опасности работать при сопротивлении менее 2 Ом.
Разъем Neutrik NL4FC
1+ : «ГОРЯЧИЙ» (+)
1– : «ХОЛОДНЫЙ» (–)
2-
(НЕ ЗАДЕЙСТВОВАН)
2+
(НЕ ЗАДЕЙСТВОВАН)
МИКШЕРНЫЙ
ПУЛЬТ
ГРАФИЧЕСКИЙ
ЭКВАЛАЙЗЕР
УСИЛИТЕЛЬ
МОЩНОСТИ
Л Л Л
АКУСТИЧЕСКИЕ
СИСТЕМЫ
АКУСТИЧЕСКИЕ
СИСТЕМЫ
П П П
