В настоящем разделе даются общие сведения о последовательности настройки.
Поскольку PLG100-VH действует как вставляемый эффект, его можно редактировать
аналогично всем остальным встраиваемым эффектам тонального генератора XG.
• Следует запомнить, что в реальности порядок выполнения процедуры может отличаться в зависимости от
используемого XG устройства: MU128 или SW1000SG. В общем случае приведенные ниже указания относятся
к использованию MU128. В целом, настоящее руководство применимо и к SW 1000XG, однако поскольку SW
1000XG не оснащен панелью управления, Вам потребуется специализированное программное обеспечение
для управления пакетом программ XGtools. Особые указания по эксплуатации MU128 и SW1000SG см. в
соответствующих руководствах по эксплуатации.
• При выборе режима исполнения (Performance - PFM) настройки эффектов изменяются в зависимости от
выбранного количества исполнений. Чтобы предотвратить это, обязательно сохраняйте параметры
исполнения после редактирования. Для SW 1000XG выбор режима исполнения не предусмотрен.
Управление
1 Настройте MIDI клавиатуру или секвенсор.
При желании управлять гармоническими эффектами с MIDI клавиатуры или с
помощью музыкальных данных композиции, воспроизводящимися с помощью
секвенсора,
То следует:
1) Подсоединить MIDI устройство.
Если на тональном генераторе имеются MIDI разъемы A и B, подключите MIDI
устройство к порту A.
2) Установите канал передачи MIDI устройства 1 (или тот же канал, который Вы
выберете при выполнении шага 3).
• Если выбран тип гармонии Detune или Chromatic (см. стр. 21-23), подсоединенное MIDI устройство не
оказывает влияния на гармонию.
• При использовании секвенсора для управления гармоническими эффектами, выделите один их треков
данных композиции для целей управления и установите его на отдельный от всех остальных треков
(эти настройки каналов выполняются в шаге 3 (см. ниже)).
• Кроме того, может сложиться ситуация, при которой ни одна из партий MU128 не должна
исполняться на подсоединенной клавиатуре или секвенсоре. Если для одной или более партий
установлен один и тот же MIDI канал (как показано выше), смените настройку канала MIDI
партии (партий), либо установите уровень громкости партий на 0, либо выключите звук этой
партии.
2 Настройте аналоговую/цифровую партии MU128 или SW1000XG.
Для этого:
1) Подсоедините микрофон к входному разъему A/D INPUT (INPUT1 для
MU128).
2) Выберите партию «A/D1», а затем выберите предварительную настройку «Mic»
(микрофон, банк #000, программа #002).

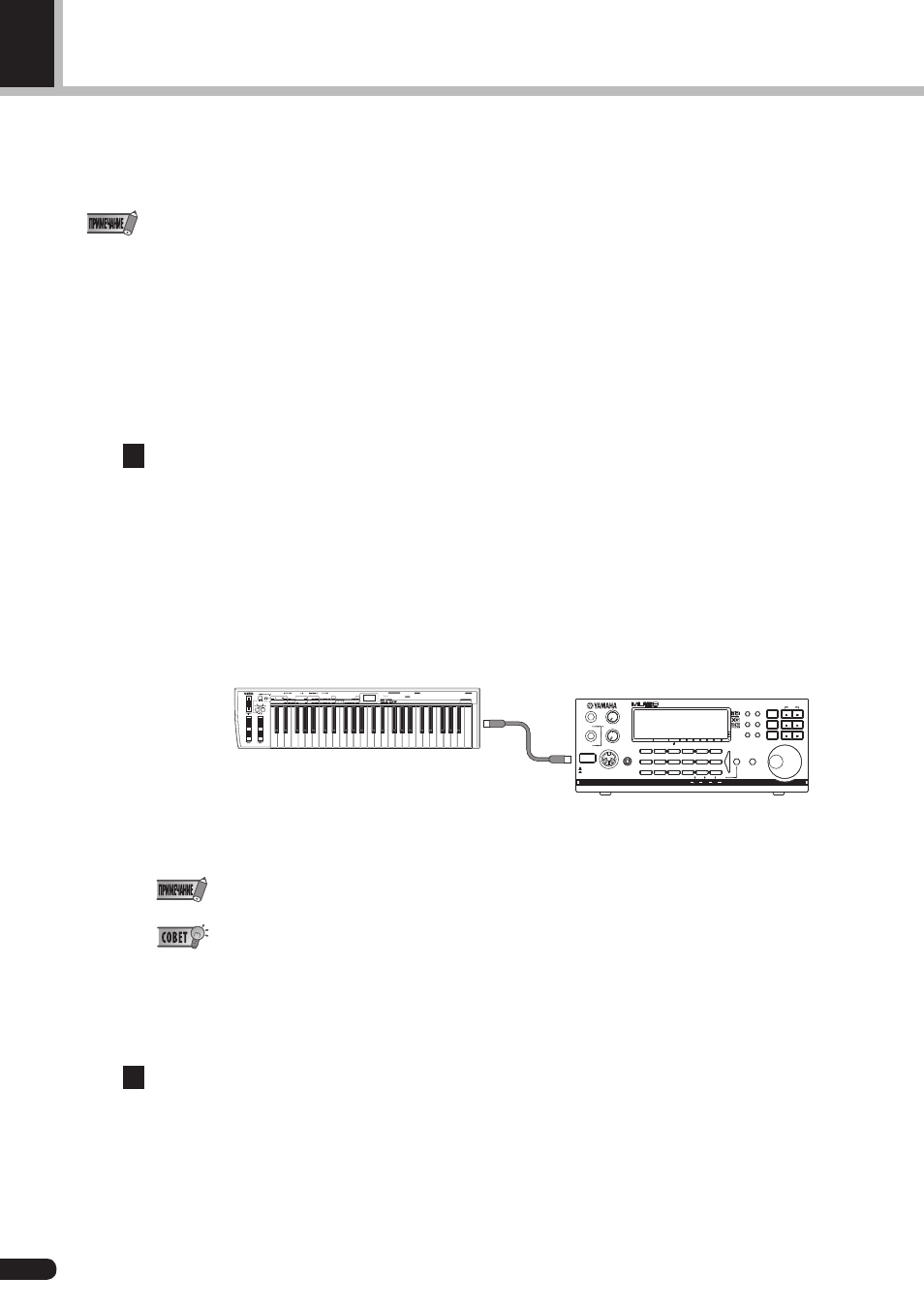

Применение гармонических эффектов
Клавиатура или секвенсор
MU128 или SW1000XG
Выход
MIDI OUT
Вход
MIDI IN
