Yamaha hs10w - Инструкция (Страница 13)

Р
у
сский

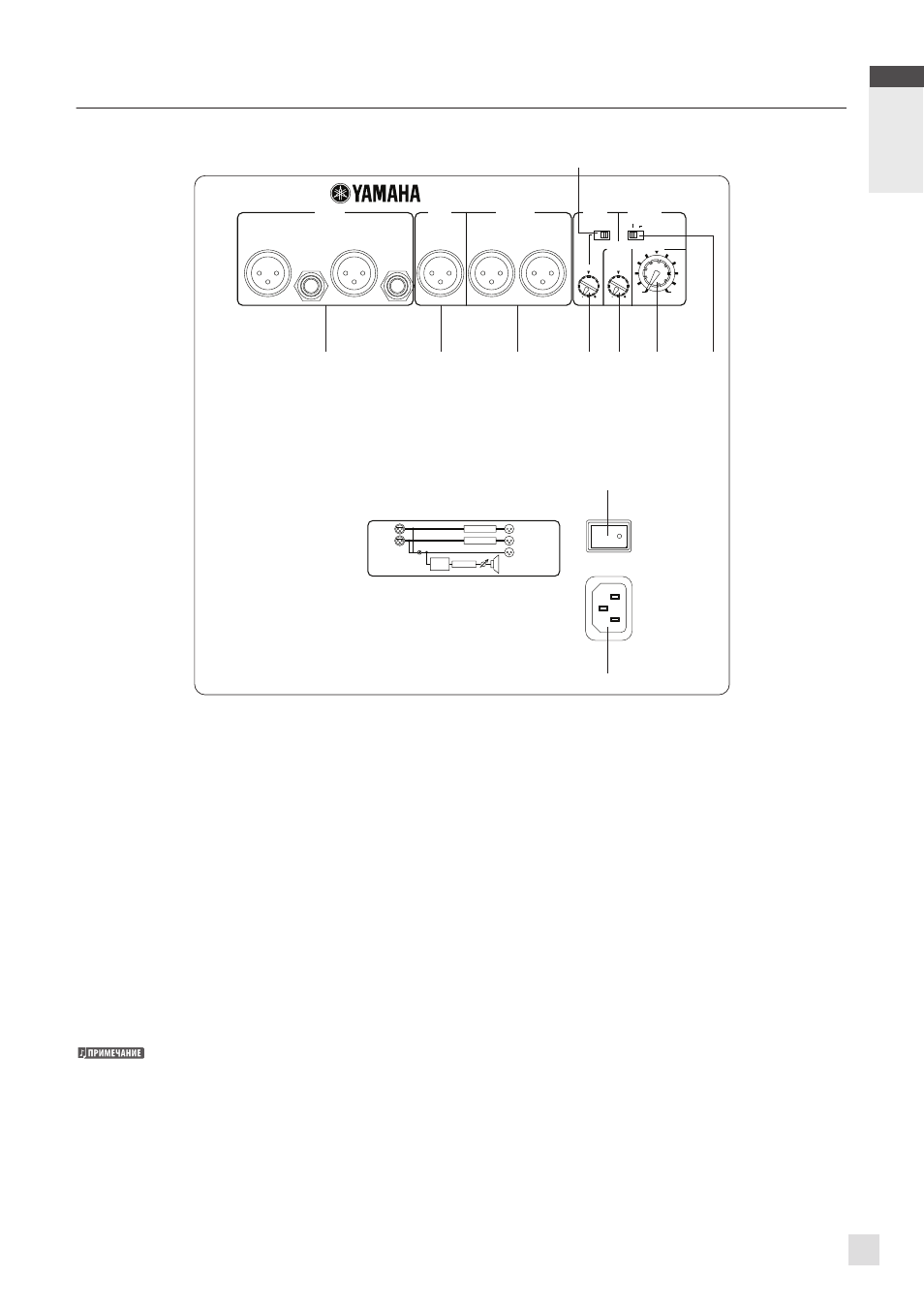

13 HS80M/HS50M/HS10M Руководство пользлвателя
HS10W
L
R
L
R
L R
OFF
OFF
L R
0 10
80 120
100 100
80 120
INPUT EXT
SUB
OUT
OUTPUT
HIGH
CUT
LEVEL
(Hz)
(Hz) NORM.
REV.
INPUT OUTPUT
EXT SUB OUT
SUBWOOFER HIGH
CUT PHASE
LOW CUT
LOW CUT
POWER
ON
AC IN
LOW
CUT PHASE
ON
!
*
" # $ & ' ( )
%
 Выключатель POWER
Включает и выключает громкоговоритель. При включении
подсвечивается индикатор настройки на передней панели.
 Разъем INPUT L/R
Это сбалансированные входные разъемы XLR типа и
телефонного типа.
На эти входные разъемы могут подаваться входные
сигналы двух разных типов. Если два сигнала подаются
одновременно, они микшируются перед подачей на
сабвуфер.
w
ЗАПРЕЩАЕТСЯ одновременно пользоваться разъемами
XLR типа и телефонного типа. Пожалуйста, пользуйтесь
соединением только одного типа.
 Разъем EXT SUB OUT
Это сбалансированный выходной разъем XLR типа,
который выводит микшированный сигнал, поступающий
с разъемов INPUT 1/2. Этим разъемом можно
воспользоваться, если Вы желаете подсоединить второй
сабвуфер.
Переключатель/регулятор LOW CUT и регулятор
HIGH CUT не влияют на уровень выходного сигнала,
поступающего с разъема EXT SUB OUT.
 Разъем OUTPUT L/R
Это сбалансированный выходной разъем XLR типа,
который выводит микшированный сигнал, поступающий,
соответственно, с разъемов INPUT L/R. При установке
переключателя LOW CUT в положение включения нижние
частоты срезаются. С помощью регулятора LOW CUT
частота среза регулируется в пределах от 80 Гц до 120 Гц.
 Переключатель LOW CUT
При установке переключателя LOW CUT в положение
включения нижние частоты срезаются. С помощью
регулятора LOW CUT частота среза регулируется в
пределах от 80 Гц до 120 Гц.
 Регулятор LOW CUT
С помощью регулятора LOW CUT частота среза
регулируется в пределах от 80 Гц до 120 Гц.
 Регулятор HIGH CUT
С помощью регулятора HIGH CUT частота среза выходного
сигнала HS10W регулируется в пределах от 80 Гц до 120 Гц.
 Регулятор LEVEL
Для регулировки общего уровня выходного сигнала.
 Переключатель PHASE
Выбирает фазу выходного звукового сигнала HS10W.
Обычно этот переключатель установлен в положение
«NORM». Однако переключение в положение «REV.» может
повысить уровень низких частот – в зависимости от типа и
расположения акустической системы в целом. Испробуйте
оба варианта и выберите тот, который обеспечивает
лучшее звучание в низкочастотном диапазоне.
 Разъем AC IN
Для подсоединения сетевого шнура из комплекта
поставки. Сначала подсоедините сетевой шнур к
громкоговорителю, а затем вставьте вилку сетевого шнура
в розетку электросети переменного тока.
