Комплектация изделия

HAF3-2112(W)

ˆ 3-1101 Планки-указатели угла (2 шт.).
ˆ 3-1104 Планка подвески (2 шт.).
ˆ 3-1121 Задние соединительные планки (2 шт.).
ˆ 3-0235 Винты с полукруглой головкой M10-40 мм (14 шт.).

ˆ 2-1432 Плоские шайбы M10 (16 шт.).
ˆ 3-0112 Ключ L-key (1 шт.).

ПРИМЕЧАНИЕ:

Используйте только винты с ушком, входящие в комплект

акустических систем.
Информацию по максимальной нагрузке и усилию затяжки винтов с

ушками см. в руководстве пользователя акустических систем.
Максимальная предельная нагрузка на планку подвески составляет

114,5 кг.

120

°

60

°

.402 DIA. X. 485 SLOT
2X

1/2-13 TAPPED HOLE

3.561

φ.402 14X

.402 DIA X 30

°SLOT 2X

1/2-13 TAPPED HOLE

17.701

16.074

14.016

6.20

11.000

11.000

.402 DIA. X. 485 SLOT
2X

4.705

5.500

φ.402 14X

.500

φ.402 3X

1.750

1.175

4.705

ПОДВЕСНОЙ КРОНШТЕЙН

HAF3-2112(W)

Руководство пользователя

RU

Благодарим Вас за приобретение продукта Yamaha. Пожалуйста, прочитайте данное

руководство перед использованием кронштейна в составе акустической системы.

Сохраните данное руководство в надежном месте для будущего использования.

ПРЕДОСТОРОЖНОСТИ

ПОЖАЛУЙСТА, ВНИМАТЕЛЬНО ПРОЧТИТЕ ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

*Пожалуйста, сохраните данное руководство в безопасном месте для будущего использования.

w

ВНИМАНИЕ!

Во избежание возможных физических травм или повреждения данного устройства или другого имущества всегда соблюдайте
нижеперечисленные основные меры предосторожности. Эти меры включают, но не ограничены, следующим:

Перед началом любых конструктивных или установочных работ проконсультируйтесь с профессиональным

установщиком.
Убедитесь, что поверхность, на которую крепится этот кронштейн, достаточно прочная и может выдержать вес

кронштейна и обоих колонок.
Для установки используйте болты, гайки и шайбы, надежно затяните их, чтобы колонки крепко держались и не двигались.

Всегда ослабляйте соответствующие винты перед изменением угла или направления колонки. Никогда не пытайтесь

делать это с затянутыми винтами.
Некоторые крепления могут со временем разрушаться из-за воздействия окружающей среды или коррозии. Для

безопасности необходимо периодически проверять крепления.

Yamaha не несет ответственности за материальный ущерб или травмы, вызванные недостаточной прочностью несущей
конструкции крепления или неправильной его установкой.

* Рисунки в данном руководстве служат только в информационных целях и могут не соответствовать реальному внешнему

виду изделия.

* Названия компаний и продуктов в данном руководстве являются торговыми марками или зарегистрированными торговыми

марками соответствующих компаний.

* Технические характеристики и описания, приведенные в настоящем руководстве, предназначены только для

ознакомительных целей. Корпорация Yamaha оставляет за собой право изменять изделия или их технические
характеристики в любое время без предварительного уведомления. Поскольку технические характеристики, аппаратура или
дополнительное оборудование могут быть различными для разных регионов, пожалуйста, обратитесь за консультацией к
Вашему дилеру Yamaha.

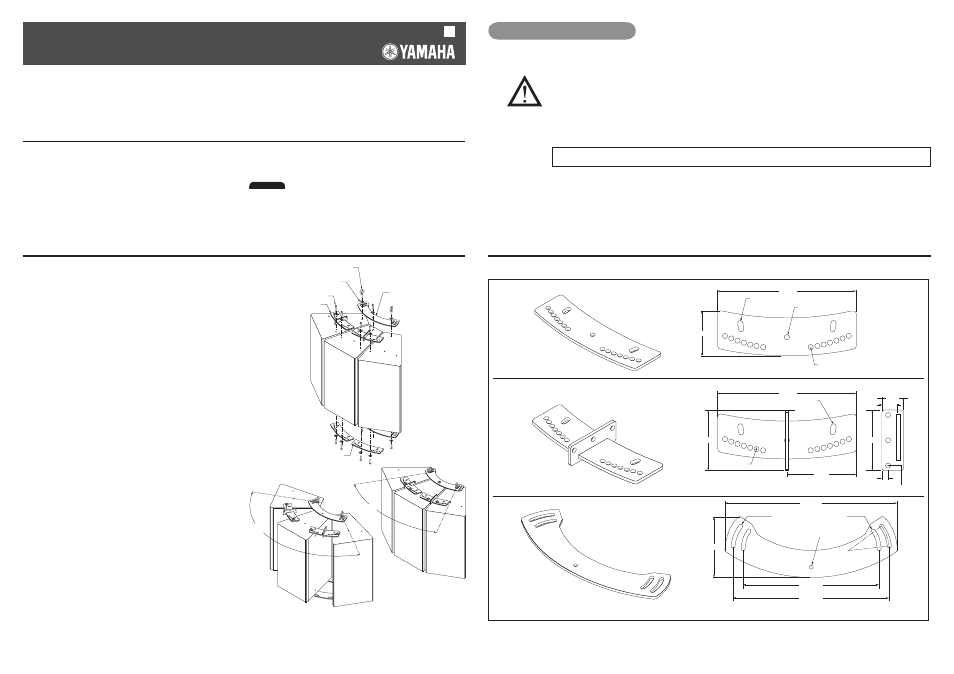

Инструкции по установке

1.

Переверните колонки. Удалите имеющиеся винты колонок.

2.

Определите угол расхождения колонки и отверстия,
используемые на передней планке.

3.

Установите заднюю соединительную планку на заднюю
стенку (лицевой стороной вверх) используя прорези на
планке и шайбы, как показано на рисунке. Установите
две планки-указателя угла на передние вставки,
используя соответствующие отверстия для нужного угла
расхождения. Надежно затяните.

4.

Осторожно переверните соединенные колонки так, чтобы
их верхние части оказались наверху.

5.

Установите заднюю соединительную планку на верхнюю
заднюю вставку, используя два винта с ушками М10
и плоские шайбы. Закройте центральное отверстие
пластиной, как показано на рисунке. Установите винты
М10 и плоские шайбы на центральном динамике. Надежно
затяните.

6.

Установите две планки подвески на передней панели
динамиков, используя те же прорези, что и на планке-
указателе угла. Убедитесь, что положение прорезей
совпало в верхней и нижней части планки подвески.

7.

Используйте два винта с ушками на задней и передней
панелях для подвески узла колонок.

8.

Для большого угла наклона переместите задние винты с
ушками в нижнюю часть узла и используйте перекладину
подвески как точку крепления. Убедитесь, что заменили
винты с ушками шурупами и шайбами, поставляемыми в
комплекте.

Винт с ушком M10 (2X)

Плоская шайба M10 (Стандартная)

Винт M10 (Стандартный)

Планка подвески (3-1104) (2Х)

Планка-указатель угла (3-1101) (2Х)

Задние соединительные планки
(3-1121) (2Х)

Сборка с плотным креплением

Сборка с максимальным
углом расхождения 120°

Размеры

3-1101 Планка-указатель угла

3-1121 Задние соединительные планки

3-1104 Планка подвески

.402 ДИАМЕТР X. 485 ПРОРЕЗЬ

.402 ДИАМЕТР X. 485 ПРОРЕЗЬ
2X

.402 ДИАМЕТР X. 300 ПРОРЕЗЬ

РЕЗЬБОВОЕ ОТВЕРСТИЕ

РЕЗЬБОВОЕ ОТВЕРСТИЕ
