Example: Controlling the DME
Satellite from a switch box Example: Controlling the DME Satellite via a
10k ohm linear taper potentiometer. Example: Lighting LED indicators on the
external devices from the DME Satellite
GPI Connection GPI Connection
Continuous Variable Volume
Max. 16mA
DME Satellite [GPI] Connector DME Satellite [GPI] Connector DME Satellite [GPI] Connector
Euroblock Plug
Remote Switch Box Remote Fader Box
Switches
Remote LED Box
10k ohm Linear
Taper Potentiometer
LEDs and Resistors
GPI Connection
Euroblock Plug Euroblock Plug
Подсоединение к внешнему устройству
Пре
дисловие
Вв
едение
в D
ME S
at
el
lit
e
Ср
ед
ст
в
а у
п
р
авления и
раз
ъ
ем
ы
П
о
дк
лючение
к к
о
мпью
тер
у
А
удио I/O
по
дк
лючение
П
о
дс
о
единение к
внешнем
у у
ст
р
о
й
ст
ву
Др
уг
ие
ф
ункции
Р
ек
о
м
ен
д
ации
GPI подключение ([GPI] коннектор)
GPI (General Purpose Interface) устройство (GPI контроллер) может быть подключен к задней панели
[GPI] коннекторов, дает возможность передачи разнообразных сигналов контроля На CP4SВт,
CP4SF и CP1SF контрольных панелях опционально может быть выбрано соединение через GPI.
DME Satellite имеет функции 8-портового GPI ввода и 4-портового GPI вывода. +V терминалы име-
ют исходящее напряжение 5В. В IN терминале напряжение колеблется от 0В до 5В. В OUT термина-
лах, любой исходящий сигнал “L” или “H” находится на уровне TTL
Параметры для каждого GPI ввода и вывода назначаются через программу DME Designer. Euroblock
коннекторы используются для всех GPI соединений ввода и вывода. Метод соединения Euroblock
описан в “Euroblock plug connection” на стр. 28 в этом руководстве.
ПРИМЕЧАНИЕ
Для получения дополнительной информации CP4SВт, CP4SF и CP1SF контрольных панелей, обратитесь к руко-
водствам по CP4SВт/CP4SF/ CP1SF.
Вы можете использовать DME Designer, чтобы установить систему так, чтобы операции повторного вызова сцены
и описанные пользователем параметры управления, могли быть выполнены с подсоединенных управляющих GPI
устройств. Для получения дополнительной информацией обратитесь к руководству по программе DME Designer.

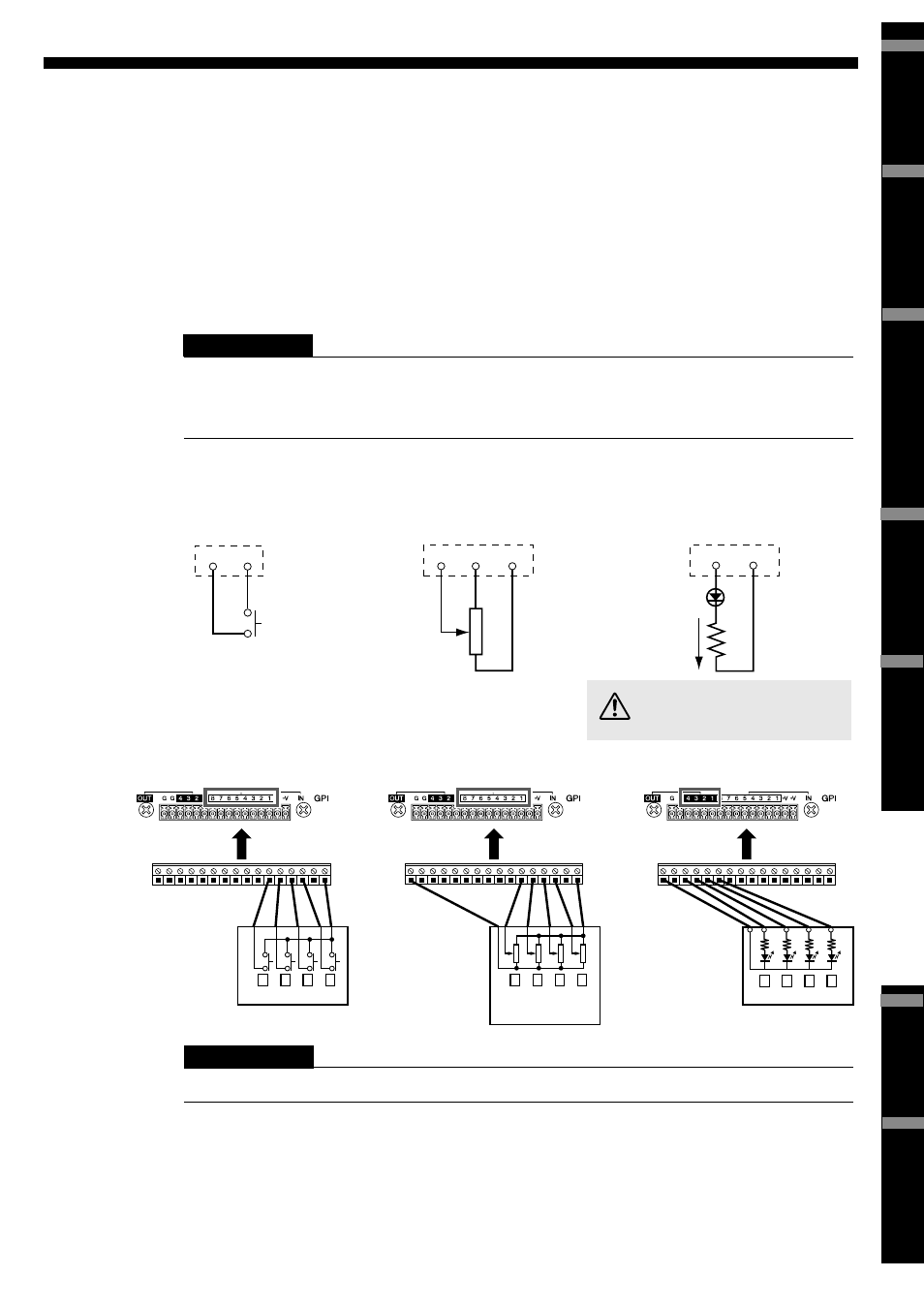

Пример: Управление
DME Satellite из распреде-
лительной коробки
Пример: Управление DME Satellite
через 10КОм линейный потенцио-
метр плавного изменения.
Пример: Загораются LED
индикаторы от DME Satellite,
на внешних устройствах
Убедитесь, что сила тока между
OUT и GND [GPI] коннектора-
ми меньше 16 мА.
ПРИМЕЧАНИЕ
Вы можете использовать программу DME Designer, чтобы настроить входные калибровочные параметры
для [GPI] разъема.
GPI Подключение GPI Подключение GPI Подключение
Непрерывное изменение
громкости
