28
1.
2.
3.
4.
Shielded Cable
7mm
30mm
3mm
Loosen
Slotted Screwdriver
Euroblock Plug
Terminal Screw
Аудио I/O подключение
Аналоговое аудио подключение ([INPUT] и [OUTPUT] коннекторы)
DME Satellite может напрямую вводить и выводить аудио сигналы через [INPUT] и [OUTPUT] коннекторы.
Провода подключаются в евро штепсель (3P) как показано ниже. Вы можете использовать программу DME
Designer, для настройки головного усилителя и включать или отключать фантомную мощность для каждого
[INPUT] разъема.

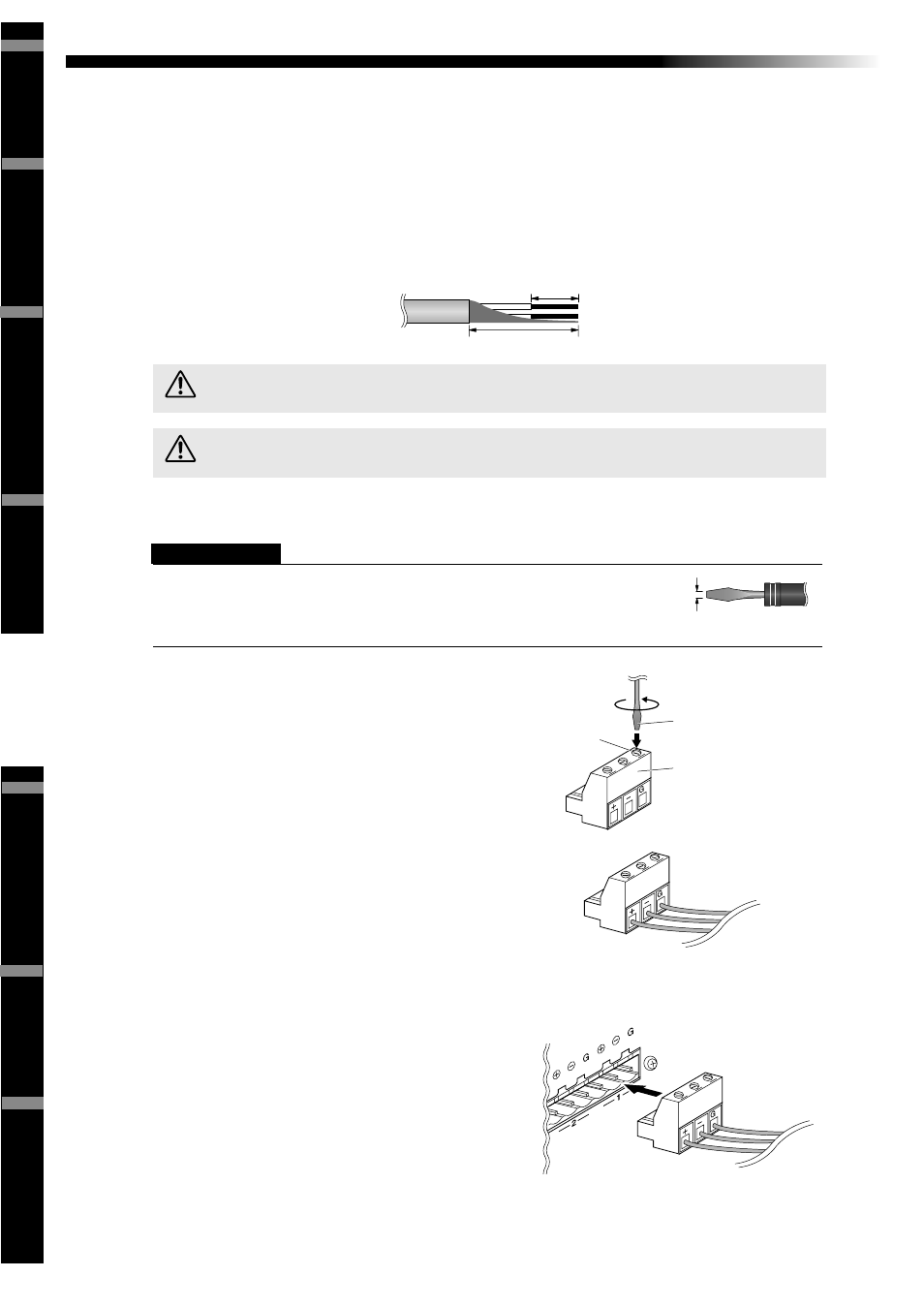

Подготовка кабеля
Подготовьте кабель, который будет подключен евро штепселю, как показано ниже.
Убедитесь, что использовали экранированный кабель.
Не лудите (пластина спаивает) оголенные концы кабеля.
Евро штепсельное подключение.
Используйте отвертку с шириной лезвия около 3 миллиметров, чтобы зафиксиро-
вать кабель внутри (3P) евро штепселя.
Используйте отвертку с шириной лезвия около 2 миллиметров, чтобы зафиксиро-
вать кабель в (16P) евро штепселе для подсоединения к [GPI] разъему.
Ослабьте терминальные винты.
Вставьте кабель.
Надежно закрутите терминальные винты.
Потяните кабель (не слишком сильно), чтобы убе-
диться, что они надежно подсоединены.
Вставьте евро штепсель в евро разъем на
задней панели.
Пре
дисловие
Вв
едение
в D
ME S
at
el
lit
e
Ср
ед
ст
в
а у
п
р
авления и
р
а
зъемы
П
о
дк
лючение
к к
о
мпью
тер
у
А
удио I/O
по
дк
лючение
П
о
дс
о
единение к
внешнем
у у
ст
р
о
й
ст
ву
Др
уг
ие
ф
ункции
Р
ек
о
м
ен
д
ации
ПРИМЕЧАНИЕ
Экранированный кабель
Терминальные винты
Ослабление винтов
Плоская отвёртка
Евро разъём
7 мм
30 мм
3 мм
