31
Ru
ПОДКЛЮЧЕНИЯ
Ру
сс
кий
ПОДГ
О
Т
ОВК
А
Внутренние FM- и АМ-антенны поставляются вместе с данным
аппаратом. Подключите каждую антенну надлежащим образом
к соответствующим терминалам. Вообще, данные антенны
должны обеспечивать достаточно сильный прием сигнала.
• Обязательно установите шаг частоты тюнера (только
модель для Азии и общая модель) в соответствии с
шагом частоты вашего региона (смотрите стр. 127).
• Рамочная АМ-антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ-антенна должна всегда оставаться подключенной,
даже при подключении внешней АМ-антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим образом, принимает
радиоволны чище, чем внутренняя антенна. При плохом качестве
приема, установите внешнюю антенну. Для получения более подробной
информации о внешних антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис центр.

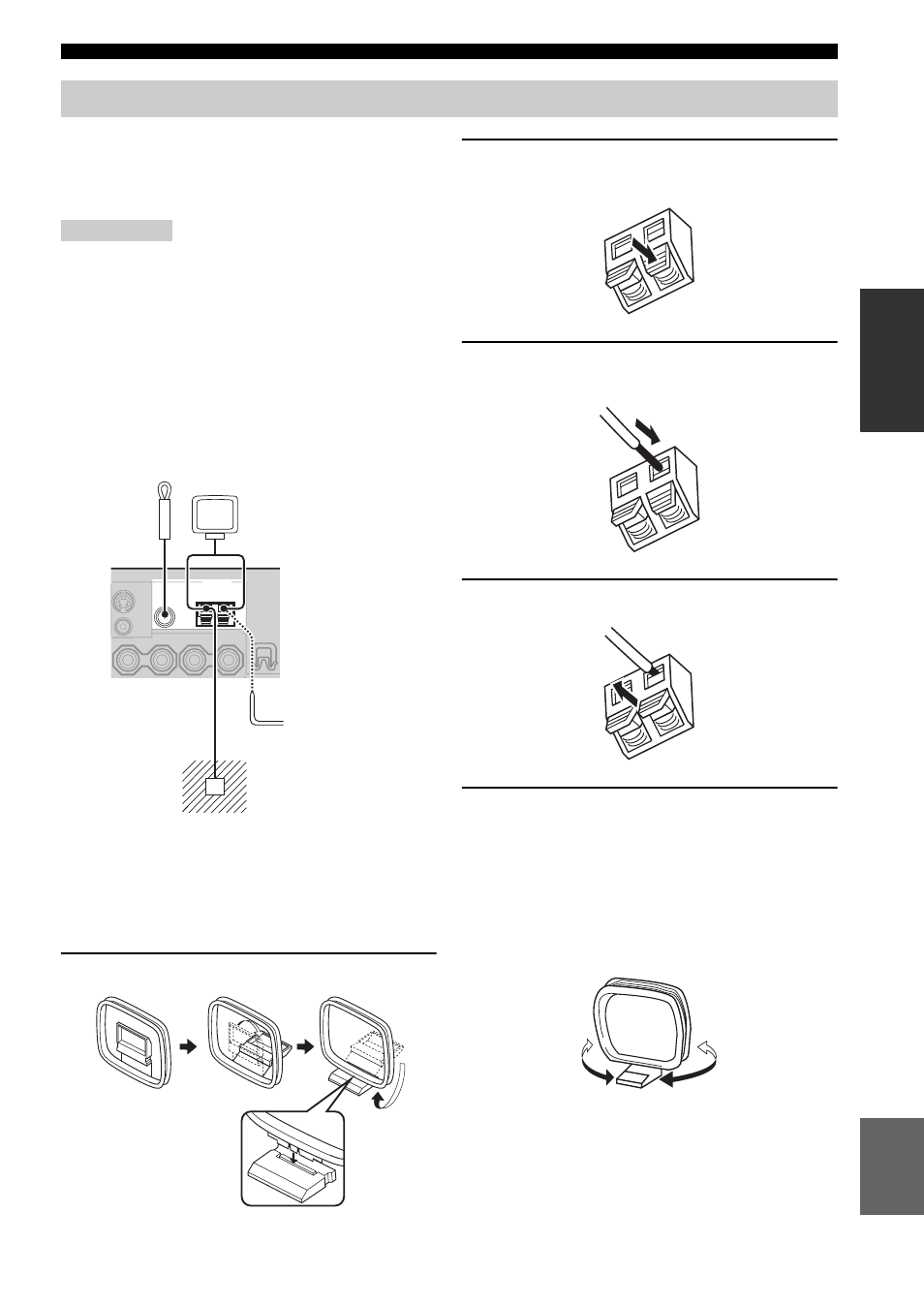

■ Подключение рамочной АМ-антенны
1
Установите рамочную АМ-антенну.
2
Нажмите и удерживайте язычок
терминала AM ANT.
3
Вставьте один конец провода рамочной
АМ-антенны в терминал AM ANT.
4
Опустите язычок терминала AM ANT.
5
Повторяя шаги 2 – 4, подключите другой
провод к терминалу GND
.
y
По завершению подключения рамочной АМ-
антенны к данному аппарату, настройте
направление рамочной АМ-антенны для
оптимального приема при настройке АМ-
радиостанций (смотрите стр. 56).
Подключение FM- и АМ-антенн
Примечания
ANTENNA
FM GND AM
Внутренняя
FM-антенна
(поставляется)
Заземление (терминал GND)
Для обеспечения максимальной безопасности и уменьшения
помех, подключите терминал антенны GND к хорошему
заземлению. Хорошим заземлением может послужить
металлический штырь, введенный в сырую землю.
Рамочная АМ-
антенна
(поставляется)
Внешняя АМ-антенна
Используйте 5-10 м
провод с виниловым
покрытием, вытянутый
наружу через окно.
