27

Ru

ПОДКЛЮЧЕНИЯ

Ру
сс
кий

ПОДГ

О

Т

ОВК

А

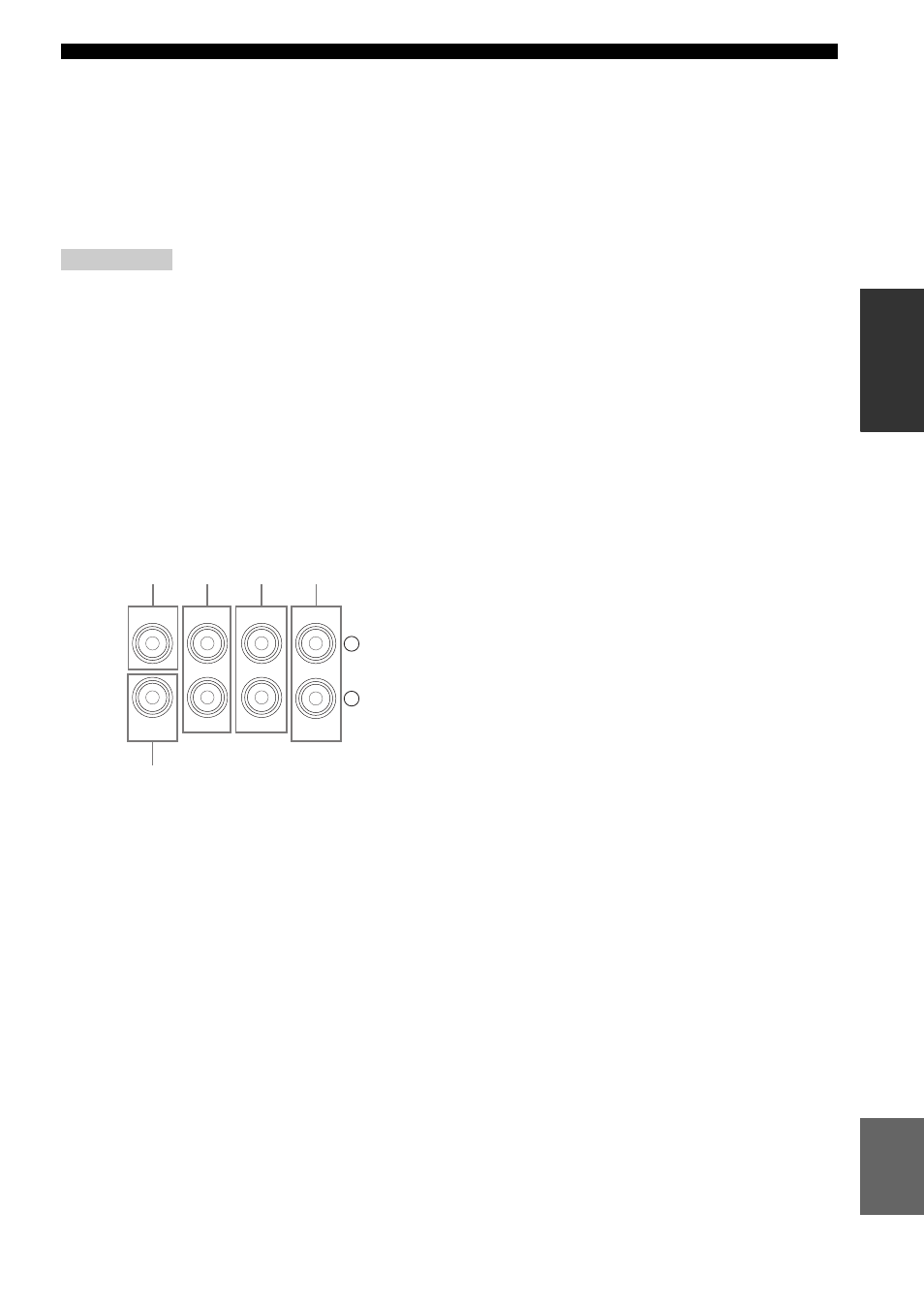

Подключение внешнего усилителя

Данный аппарат обладает более чем достаточной
мощностью для любого домашнего
использования. Однако, если нужно добавить
более мощности к воспроизведению колонок или
если вы хотите использовать другой усилитель,
подключите внешний усилитель к гнездам PRE
OUT.

• При выполнении подключений к гнездам PRE OUT, не

делайте подключений к терминалам SPEAKERS.

• Сигналы, выводящиеся на гнезда FRONT PRE OUT и

CENTER PRE OUT, подвергаются влиянию настроек
TONE CONTROL (смотрите стр. 52).

• Каждое гнездо PRE OUT выводит сигналы

одинакового с соответствующими терминалами
SPEAKERS канала.

• С помощью органов управления на сабвуфере,

отрегулируйте уровень громкости сабвуфера
(смотрите стр. 53).

• Некоторые сигналы не могут выводиться на гнездо

SUBWOOFER PRE OUT, в зависимости от настроек
“Speaker Set” (смотрите стр. 96) и “Bass Out” (смотрите
стр. 98).

1 Гнездо CENTER PRE OUT
Выходное гнездо центрального канала.

2 Гнезда FRONT PRE OUT
Выходные гнезда фронтального канала.

3 Гнезда SURROUND PRE OUT
Выходные гнезда канала окружающего звучания.

4 Гнезда SURROUND BACK/PRESENCE PRE

OUT

Выходные гнезда тылового канала окружающего
звучания или канала присутствия. При
подключении только одного внешнего усилителя
к тыловому каналу окружающего звучания,
подключите его к гнезду SINGLE (SB).

y

• Установите “Surround Back” на “Large x2”, “Large x1”,

“Small x2” или “Small x1” и “Presence” на “None”
(смотрите стр. 97) для вывода сигналов тылового
канала окружающего звучания на гнезда SURROUND
BACK/PRESENCE PRE OUT.

• Установите “Presence” на “Yes” и “Surround Back” на

“None” (смотрите стр. 97) для вывода сигналов канала
присутствия на гнезда SURROUND BACK/PRESENCE
PRE OUT.

5 Гнездо SUBWOOFER PRE OUT
Подключение сабвуфера со встроенным
усилителем.

Примечания

PRE OUT

SUB

WOOFER

CENTER

FRONT

SURROUND

PRESENCE

SUR.BACK/

SINGLE(SB)

5

4

3

2

1

R

L
