26
Ru
ПОДКЛЮЧЕНИЯ

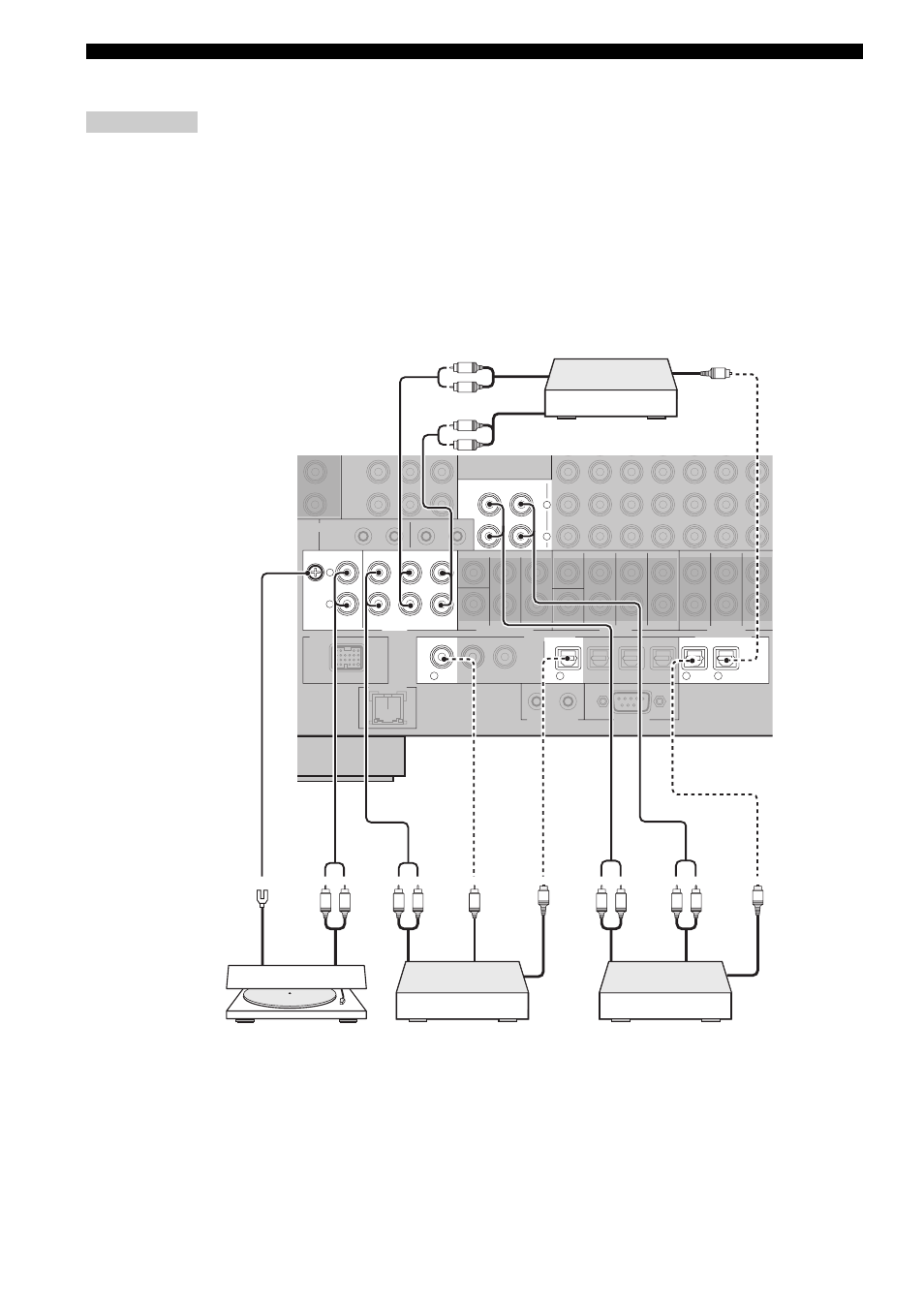

■ Подключение аудиокомпонентов
• Для выполнения цифрового подключения к компоненту, кроме компонента по умолчанию для каждого гнезда
DIGITAL INPUT или DIGITAL OUTPUT, выберите соответствующую установку для “Option”, “Optical Output”, или
“Coaxial Input” в “I/O Assignment” (смотрите стр. 87).
• Подключите проигрыватель дисков к терминалу GND данного аппарата для снижения шума в сигнале. Однако, шум
может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу GND.
• Гнезда PHONO поддерживают только проигрыватели дисков с ММ или высокопроизводительной МС головкой.
Для подключения проигрывателя дисков с МС головкой с низкой производительностью к гнездам PHONO,
используйте линейный трансформатор мощности или усилитель МС головки.
• При подключении одновременно гнезда DIGITAL INPUT (OPTICAL) и гнезда DIGITAL INPUT (COAXIAL) к
аудиокомпоненту, приоритет отдается гнезду DIGITAL INPUT (COAXIAL).
Примечания
PHONO GND CD
IN(PLAY) OUT(REC)
CD-R
AUDIO
DIGITAL INPUT DIGITAL OUTPUT
CD
COAXIAL
CD MD/
TAPE CD-R
OPTICAL
9 8 4 1
TAPE
MD/
(REC) (PLAY)
IN OUT
R
L
R
L
L R L R L R L R
L
R
L
R
C
O O
O
CD-магнитофон
Проигрыватель
дисков
CD-проигрыватель MD-магнитофон или
кассетная дека
Аудиовход
Оптический вход
Аудиовыход
Оптический
выход Аудиовход Аудиовыход
Оптический вход
Заземление Аудиовыход Коаксиальный
выход Аудиовыход
