Задняя панель, Системы управления и функции – Инструкция по эксплуатации Yamaha RX-V2700
Страница 16
СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ
14
Ru
1 Гнезда COMPONENT VIDEO
Для информации по подключению, смотрите
стр. 23 и 24.
20 Аудиокомпонентные гнезда
Для информации по подключению, смотрите стр. 26.
3 Видеокомпонентные гнезда
Для информации по подключению, смотрите стр. 23 и 24.
4 Терминалы ANTENNA
Для информации по подключению, смотрите стр. 31.
5 WRENCH HOLDER
Используется для удерживания поставляемого
ключа терминала колонки, когда он не
используется (смотрите стр. 18).
6 VOLTAGE SELECTOR
(Только модель для Азии и общая модель)
Более подробно, смотрите стр. 32.
7 AC IN/OUTLET(S)
Для информации по подключению, смотрите стр. 32.
8 Соединители HDMI
Для информации по подключению, смотрите стр. 21.
9 Гнезда REMOTE
Более подробно, смотрите стр. 121.
A Терминал DOCK
Для информации по подключению, смотрите стр. 29.
B Порт NETWORK
Используется для подключения сетевого кабеля
для сетевых подключений.
Для информации по подключению, смотрите стр. 30.
C Гнезда DIGITAL INPUT/OUTPUT
Для информации по подключению, смотрите стр. 24.
D Гнездо CONTROL OUT
Терминал вывода управления для выборочной
установки.
E Терминал RS-232C
Терминал вывода управления только для
заводских целей. Для получения подробной
информации, обратитесь к дилеру.
F Терминалы колонок
Для информации по подключению, смотрите стр. 16.
G Гнезда MULTI CH INPUT
Для информации по подключению, смотрите стр. 28.
H Гнезда PRE OUT
Для информации по подключению, смотрите стр. 27.
I Гнезда ZONE OUT
Для информации по подключению, смотрите стр. 121.

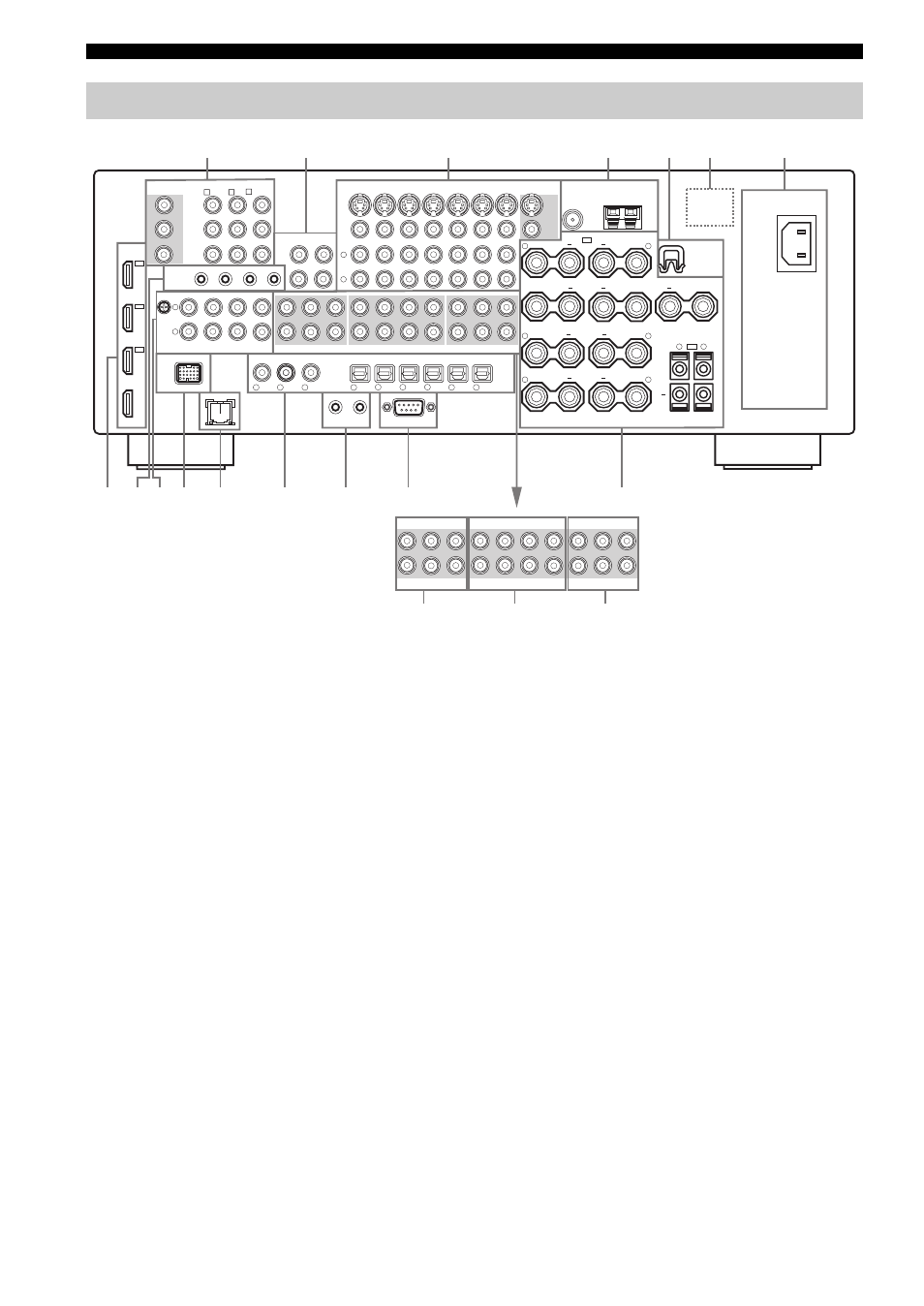

Задняя панель
AC IN
AC OUTLETS
HOLDER
WRENCH
SPEAKERS
CENTER
BI-AMP
PRESENCE
SURROUND BACK/
SP1
FRONT
SURROUND
SINGLE
ANTENNA
FM
GND
AM
VIDEO
S VIDEO
MONITOR OUT
VIDEO
COMPONENT VIDEO
REMOTE
PHONO
GND
CD
IN(PLAY)
OUT(REC)
CD-R
HDMI
AUDIO
DOCK
DIGITAL INPUT
MULTI CH INPUT
PRE OUT
CONTROL OUT
RS-232C
DIGITAL OUTPUT
ZONE OUT
SUB
WOOFER
SUB
WOOFER
CENTER
CENTER
FRONT(6CH)
FRONT
SURROUND
SURROUND
PRESENCE
SUR.BACK/
SINGLE(SB)
ZONE 2
ZONE 3
ZONE
VIDEO
CD
DVD
DVR/
VCR2
COAXIAL
1
2
CD
DVD
DTV
CBL/
SAT
MD/
TAPE
CD-R
OPTICAL
9
8
7
6
5
4
3
2
1
SB(8CH)
DTV
TAPE
MD/
(REC)
(PLAY)
IN
OUT
DVD
DVR/VCR 2
VCR 1
CBL/SAT
OUT
OUT
IN
IN
DVD
DTV
CBL/SAT
MONITOR OUT
Y
Y
P
R
P
R
P
B
P
B
IN
OUT
1
2
IN
OUT
IN1
CBL/
SAT
IN2
IN3
OUT
+
+
+
+
+
+
+
+
+
+
A
B
C
R
R
R
R
L
L
L
R
L
R
L
L
SP2
NETWORK
DTV
DVD
MULTI CH INPUT
PRE OUT
ZONE OUT
SUB
WOOFER
SUB
WOOFER
CENTER
CENTER
FRONT(6CH)
FRONT
SURROUND
SURROUND
PRESENCE
SUR.BACK/
SINGLE(SB)
ZONE 2
ZONE 3
ZONE
VIDEO
SB(8CH)
7
6
5
4
3
2
1
I
G
H
F
C
D
E
B
A
0
8 9
