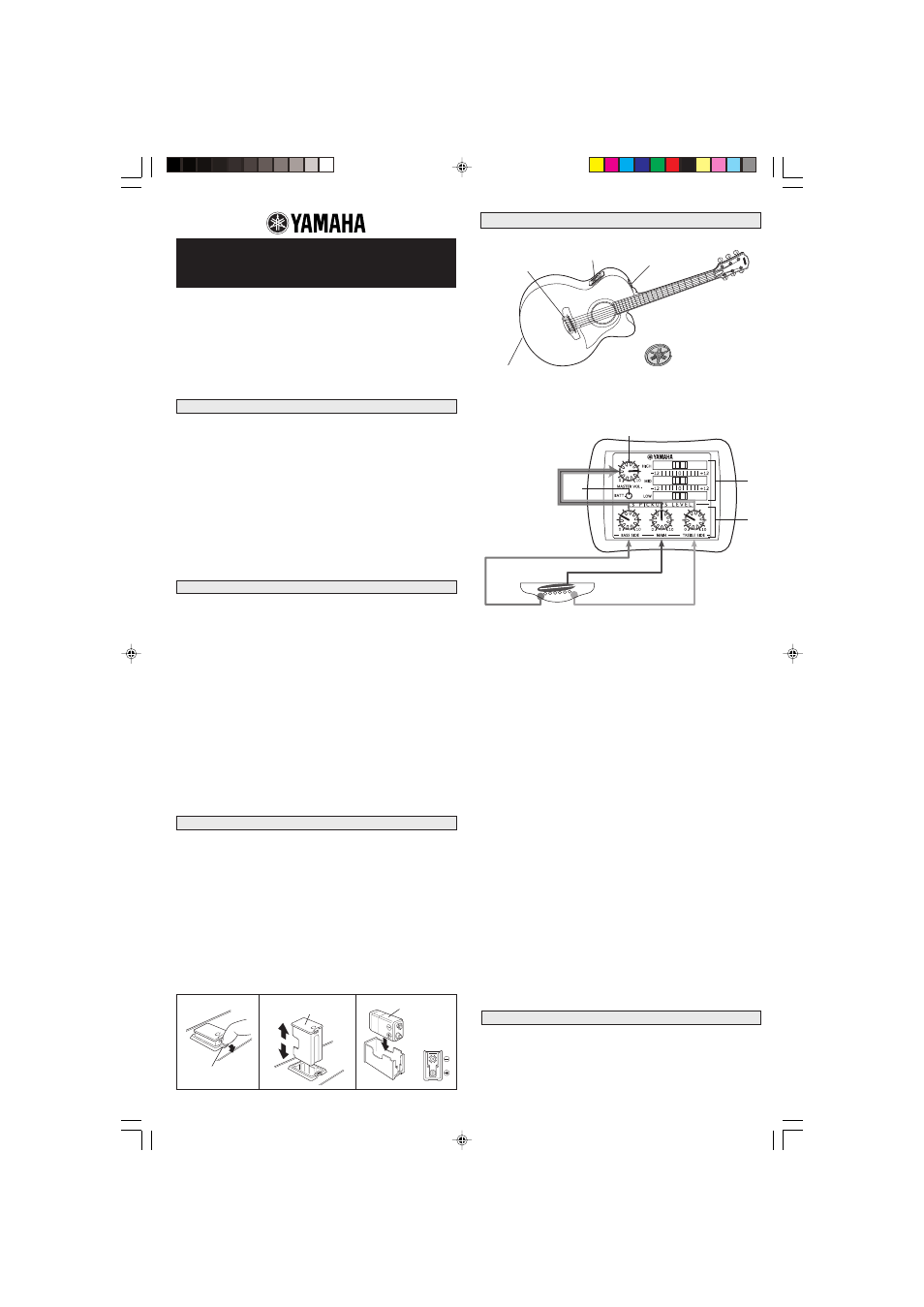

МЕРЫ ПРЕДОСТОРОЖНОСТИ
● Всегда устанавливайте регулятор VOLUME (ГРОМКОСТЬ) на «0»
при подключении или отключении соединительного шнура.
● При подсоединении или отсоединении штекера от выходного
гнезда ненадолго загорается индикатор батареи (BATT. [БАТ.]).
Это нормально и не указывает на неисправность.
● Встроенный предусилитель автоматически включается при
подсоединении штекера к выходному гнезду.
Отсоединяйте штекер от выходного гнезда, чтобы выключить
питание предусилителя и не допустить разрядки батареи, когда
инструмент не используется или на нем играют без
использования усилителя.
Если инструмент не планируется использовать в течение
длительного периода времени, рекомендуется извлечь батарею
во избежание разрядки или утечки.
Руководство пользователя
Благодарим вас за приобретение лектроакустической
гитар Yamaha. Чтоб воспол зоват ся всеми
расширенн ми функциями и возможностями вашей гитар ,
перед испол зованием инструмента внимател но прочтите
данное руководство.
ЭЛЕКТРОАКУСТИЧЕСКАЯ
ГИТАРА
ЗАМЕНА БАТАРЕИ
Во избежание ухудшения качества звучания по возможности заменяйте
батарею сразу после того, как загорится индикатор батареи.
* Во избежание возможного повреждения в резул тате утечки из батареи
обязател но извлекайте батарею, если инструмент не планируется
испол зоват в течение длител ного времени.
q Нажмите рычаг на держателе батареи в направлении, указанном
стрелкой на рисунке, чтобы разблокировать его.
w Выньте отсек батареи.
e Извлеките старую батарею из отсека и вставьте новую батарею,
проследив за тем, чтобы полюса батареи (+) и (–) располагались,
как показано на рисунке. Используйте только батарею типа DC9V,
S-006P (6F22) или аналогичную.
r Вставьте отсек батареи обратно в держатель и надавите на него,
чтобы зафиксировать.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Система SYSTEM-59: монофоническая, трехполосная
Звукосниматель Контактный звукосниматель Acoustic Resonance
Transducer (устанавливается внутри корпуса гитары)
Регуляторы MASTER VOL. (ОБЩАЯ ГРОМК.), трехполосный
предусилителя (HIGH [ВЫСОКИЕ], MID [СРЕДНИЕ], LOW
[НИЗКИЕ]) эквалайзер, регулятор SUB PICKUP
LEVEL (УРОВЕНЬ ДОПОЛНИТЕЛЬНОГО
ЗВУКОСНИМАТЕЛЯ) (TREBLE SIDE [ВЫСОКИЕ],
BASS SIDE [НИЗКИЕ])
Выходное гнездо Пуговица, скомбинированная с выключателем питания
Выходное полное сопротивление 2 к Ω
Блок питания 9 В постоянного тока, галетная сухая
батарея S-006P (6F22)
Время работы от батареи Прибл. 50 часов
* При испол зовании марганцевой батареи.
* В зависимости от условий ксплуатации.
Принадлежности • Шестигранный гаечный ключ для
регулировки головки грифа – 1 шт.
• Галетная сухая батарея S-006P (6F22) – 1 шт.
• Крышка голосника – 1 шт.
OPEN
Рычаг
DC9V S-006P
(6F22)
Отсек батареи
q
OPEN
w, r e
w
r
СПИСОК КОМПОНЕНТОВ/РЕГУЛЯТОРОВ
Держатель батареи
Блок управления
(предусилитель)
Выходное гнездо
(с функцией выключения питания)
Крышка голосника
(принадлежность)
Звукосниматель
“Acoustic Resonance
Transducer”
к MASTER VOL.
(ОБЩАЯ ГРОМК.)
Главный
звукосниматель
Вспомогательный
звукосниматель низких частот
Вспомогательный звукосниматель
высоких частот
e
r
w
q
Блок управления (предусилитель)
ИСПОЛЬЗОВАНИЕ КРЫШКИ ГОЛОСНИКА
Обратная связь часто возникает при игре на электроакустической
гитаре в группе, когда приходится увеличивать громкость, чтобы она
соответствовала громкости остальных инструментов в группе. При
использовании инструмента в вышеописанных условиях в голосник
необходимо вставить крышку.
Установка крышки голосника эффективно снижает обратную связь.
q Регулятор MASTER VOL. (Общая громкость)
Три смешанных сигнала звукоснимателей передаются на регулятор
MASTER VOL. (ОБЩАЯ ГРОМК.), который определяет общий уровень
выводимого звука.
* Перед подсоединением или отсоединением обязател но устанавливайте
регулятор MASTER VOL. (ОБЩАЯ ГРОМК.) в положение «0».
* Регулятор MASTER VOL. (ОБЩАЯ ГРОМК.) не работает, если все регулятор 3
PICKUPS LEVEL (УРОВНИ 3 ЗВУКОСНИМАТЕЛЕЙ) установлен в положение «0».
w Индикатор BATT. (БАТ.)
Этот индикатор загорается, когда требуется заменить батарею. По
возможности заменяйте батарею сразу после того, как загорится
индикатор BATT. (БАТ.).
e Трехполосный эквалайзер
LOW (НИЗКИЕ) : Увеличение или уменьшение уровня низких частот.
MID (СРЕДНИЕ) : Увеличение или уменьшение уровня средних частот.
HIGH (ВЫСОКИЕ) : Увеличение или уменьшение уровня высоких частот.
r Регулятор 3 PICKUPS LEVEL (УРОВНИ 3 ЗВУКОСНИМАТЕЛЕЙ)
MAIN (ГЛАВНЫЙ): Громкость главного звукоснимателя.
TREBLE (ВЫСОКИЕ) : Громкость звукоснимателя высоких частот.
BASS (НИЗКИЕ) : Громкость звукоснимателя низких частот.
Главный звукосниматель обеспечивает сбалансированный звук
основных тонов акустической гитары. Путем комбинирования динамики
и гармонических обертонов, воспроизводимых дополнительными
звукоснимателями, можно достичь широкого диапазона тембровых
вариаций.
Рекомендуется начать с главного звукоснимателя, а затем добавлять
и настраивать выходные сигналы с дополнительных звукоснимателей
(BASS SIDE [НИЗКИЕ]/TREBLE SIDE [ВЫСОКИЕ]), чтобы добиться
предпочтительного звука.
* Местоположения звукоснимателей, показанн е на рисунке, являются
приблизител н ми и не соответствуют в точности фактическим
местоположениям.
