Прежде чем приступать к работе (Соединения)
19

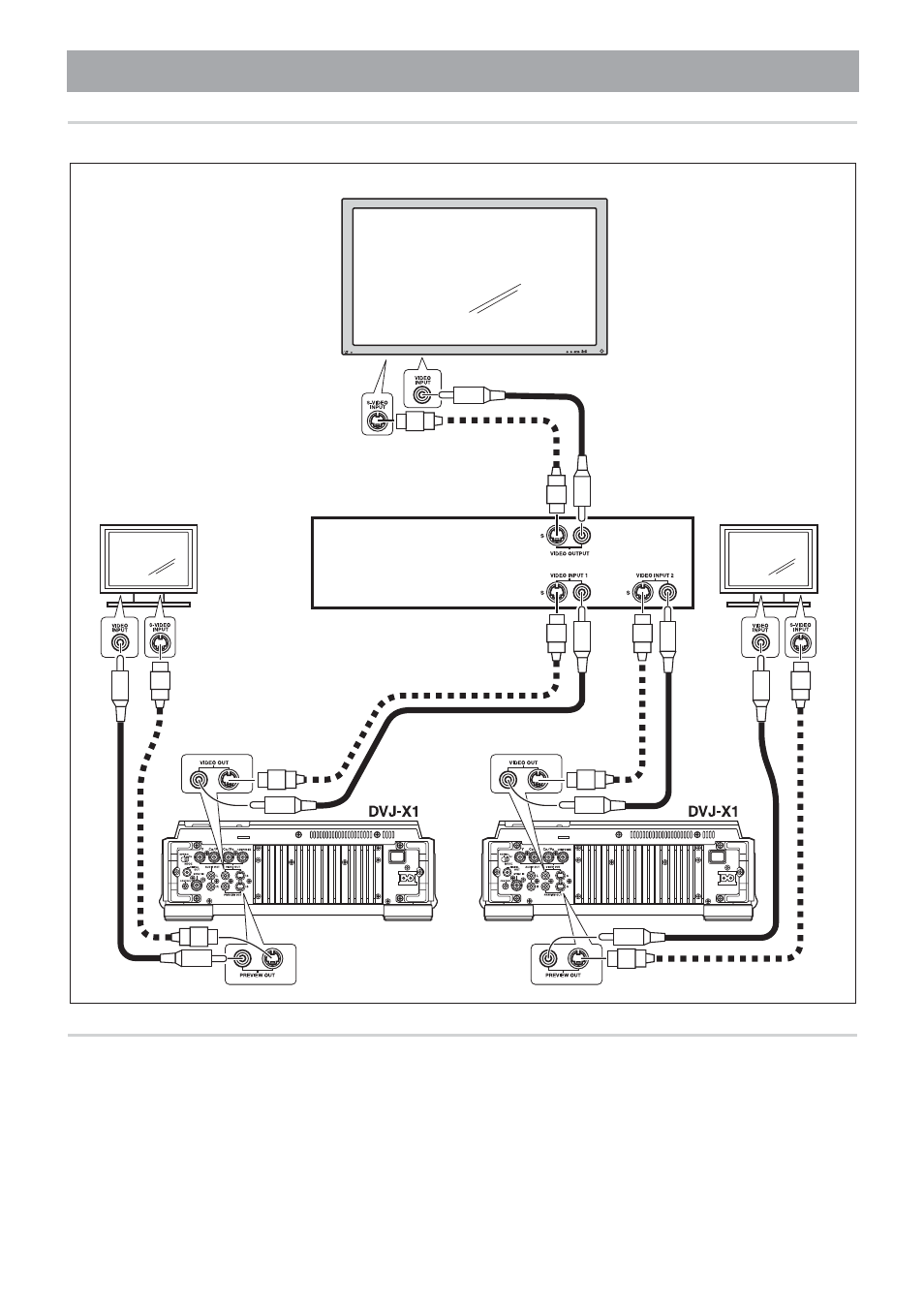

7. Соединение с видео микшером
Для этих соединений используйте стандартный видеокабель (со штекером RCA) или кабель формата S Video.
Основной монитор
Кабель S Video
Видеокабель
Монитор предварительного
просмотра
Видео микшер
Монитор предварительного
просмотра
Кабель S Video
Кабель S Video
Кабель S Video
Кабель S Video Видеокабель
Видеокабель
Видеокабель
8. Подключение провода питания
Когда все остальные соединения будут сделаны, подключите один конец прилагаемого провода питания к входной розетке контура питания на задней панели данного плей
ера, а другой его конец (со штепселем) подключите к настенной розетке электросети или к вспомогательной выходному разъему питания на задней панели усилителя.
