Прежде чем приступать к работе (Названия и функции частей аппарата)

11

Названия и функции частей аппарата

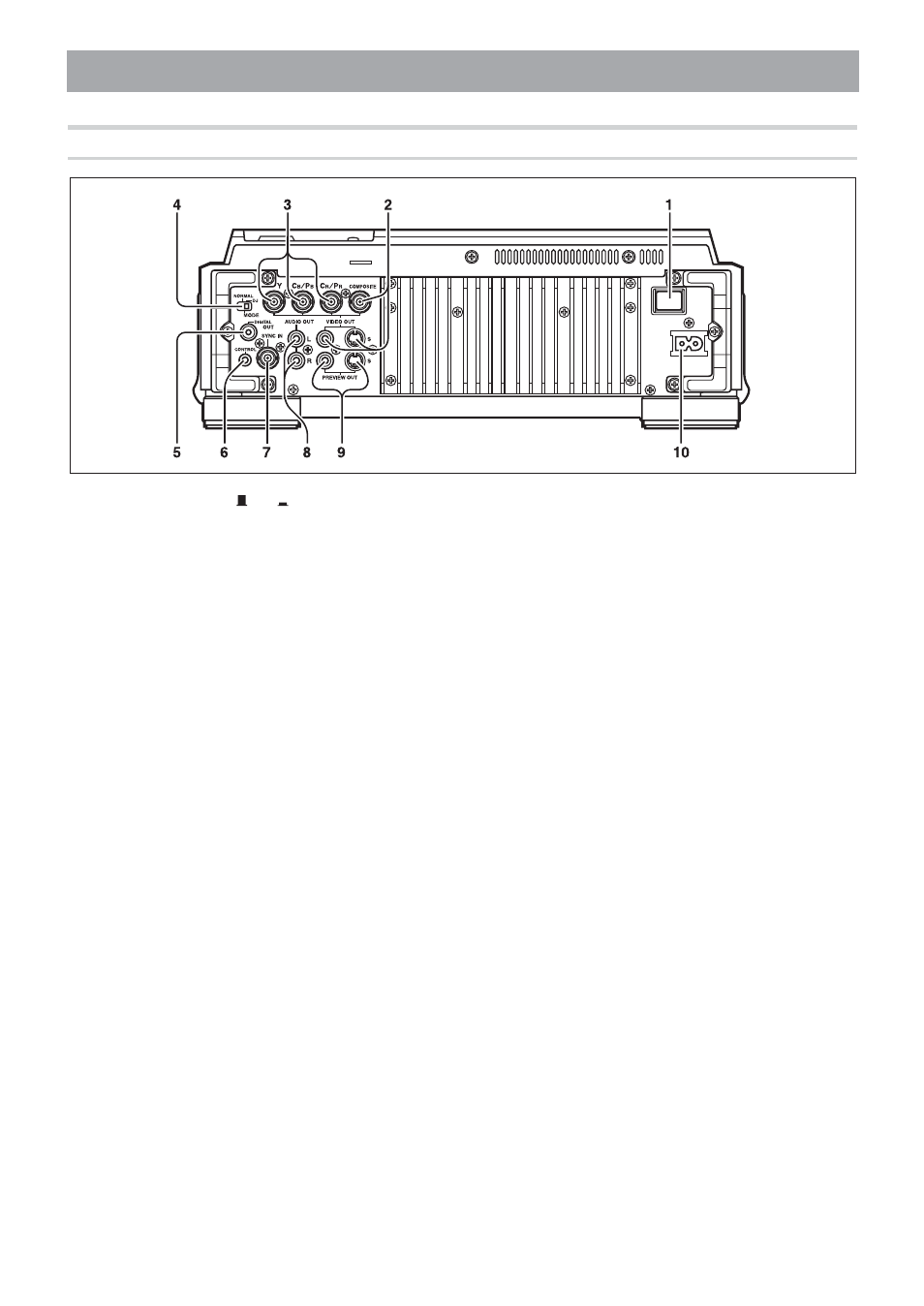

Задняя панель

1. Переключатель «POWER OFF (

)/ON ( )» [Выключение/включение питания]

2. («VIDEO OUT»)

В эту группу входят разъемы типа RCA и BNC, предназначенные для подачи на
выход только видеосигналов (композитных) воспроизведения DVD, а также вы
ходной соединитель формата S Video.

3. Соединители компонентного видеовыхода («Y», «CB/PB», «CR/PR»)

Байонетные разъемы типа BNC, предназначенные для подачи на выход только
компонентных видеосигналов воспроизведения DVD, создающих более высокое
качество изображения, чем композитный выходной сигнал.

4. Переключатель выбора режима («MODE NORMAL/DJ» [Режим: Обыч

ный/Ди джей]) (

Стр. 17)

Если положение этого переключателя изменить во время воспроизведения, вос
произведение будет остановлено, а затем, после остановки, начнется с начала
диска.
Положение «DJ»: Позволяет использовать операции сенсорного диска Jog Dial,
вариации темпа и другие функции ди джея. Во время воспроизведения DVD сиг
нал не подается на выход с разъемов цифрового выхода. Также не поддержива
ются субтитры и некоторые другие функции; некоторые пункты воспроизвести
будет невозможно. Во время воспроизведения CD с цифровых разъемов на вы
ход подаются только аудиоданные.
Положение «NORMAL»: Функции ди джея не поддерживаются. Режим паузы
является безмолвным, звук не воспроизводится. Во время воспроизведения DVD
с цифровых выходных разъемов подаются на выход выбранные аудиосигналы. Во
время воспроизведения CD на выход подаются цифровые данные, содержащие
суб коды (не поддерживаются графические данные с компакт дисков).

5. Соединитель «DIGITAL OUT» [Цифровой выход]

Коаксиальный цифровой выход (разъем типа RCA) для подключения AV усилите
ля, декодера Dolby Digital/DTS, CD рекордер и др.
Когда селекторный переключатель режима (4) установлен в положение «DJ»,
во время воспроизведения DVD сигнал с этого разъема на выход не подается. Во
время воспроизведения CD на выход подаются только аудиоданные без суб кодов.
Когда селекторный переключатель режима (4) установлен в положение «NOR
MAL»
, с этого разъема на выход подаются цифровые данные, включая суб коды.

6. Соединитель «CONTROL» [Управление]

Прилагаемым к аппарату кабелем управления этот разъем можно соединить с
микшерным пультом ди джея (Pioneer DJM 600, DJM 500,
DJM 300, DJM 909, DJM 707 или DJM 3000), чтобы можно было управлять дан
ным аппаратом с микшерного пульта. Это дает возможность пользоваться таки
ми функциями, как воспроизведение с запуском от фейдера и возврат к метке.
Или можно соединить этот разъем с другим плейером ди джея, что позволяет
пользоваться автоматическим эстафетным (поочередно переключаемым) вос
произведением на двух плейерах. (

Стр. 42)

7. Соединитель «SYNC IN» [Вход синхросигнала]

Байонетный входной разъем типа BNC для поступления внешнего сигнала син
хронизации. Используйте его для подключения дополнительного генератора син
хросигнала.

8. Соединители «L»/«R» [Левый/Правый канал] из группы «AUDIO OUT» [Аудиовыход]

Соединители аналогового аудиовыхода (разъемы типа RCA).

9. Соединители видеовыходов предварительного просмотра (группа

«PREVIEW OUT»)
Разъем типа RCA (композитные сигналы) и выходной соединитель формата S
Video. Эти соединители подают на выход мониторные изображения, используе
мые в качестве вспомогательных средств ди джея во время работы. На выход по
даются сообщения различных указаний и дисплейные меню. (

Стр. 15)

10. Входная розетка контура питания

Вспомогательным проводом питания соедините со стандартной розеткой элект
росети.
