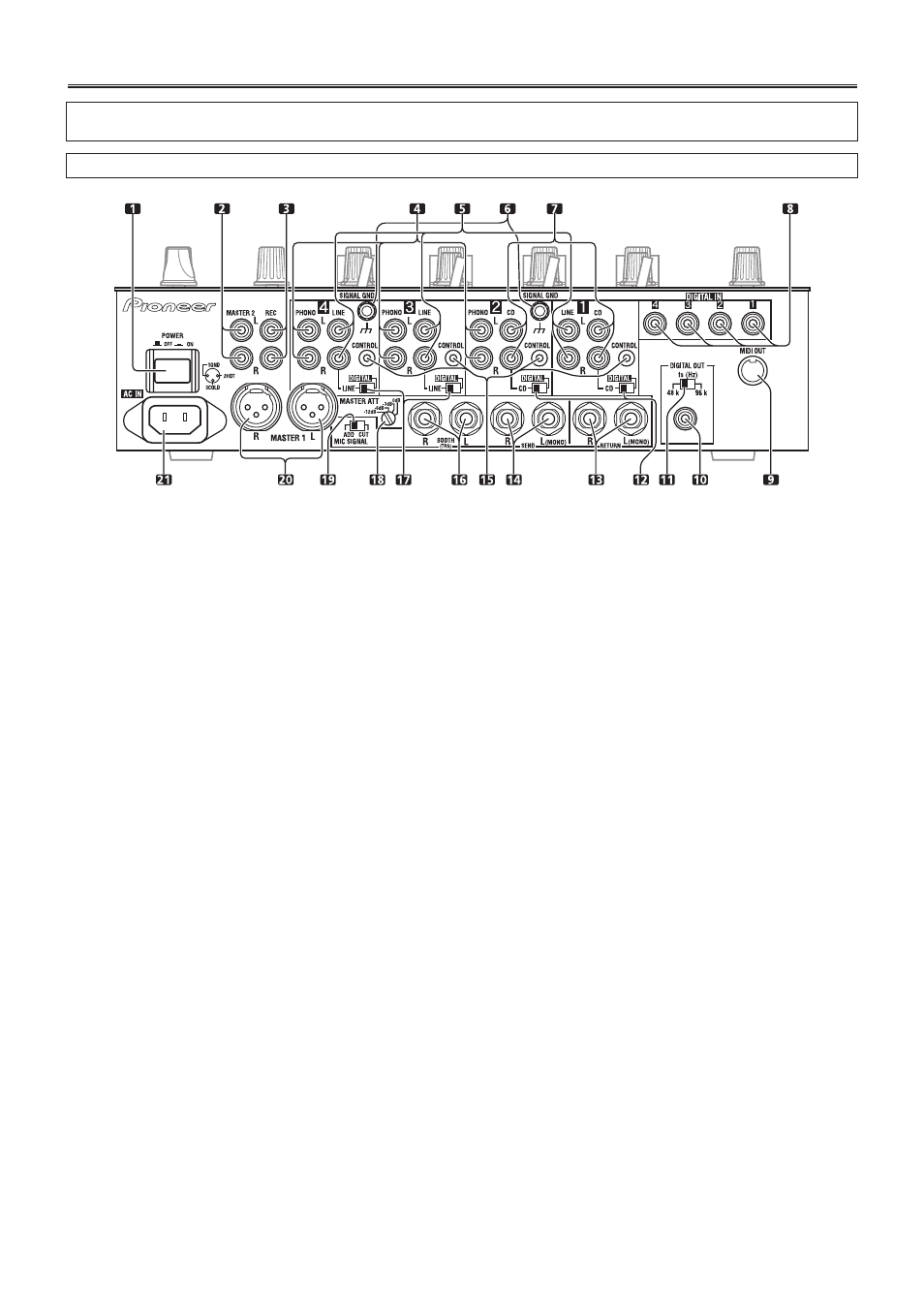

ПОДКЛЮЧЕНИЕ ПУЛЬТА (КОММУТАЦИОННАЯ ПАНЕЛЬ)
ПОДКЛЮЧЕНИЕ ПУЛЬТА
КОММУТАЦИОННАЯ ПАНЕЛЬ
1. Кнопка POWER [Питание]
2. Выходы MASTER 2 [Главный выход 2]
Несимметричный выход, разъем RCA.
3. Выходы на запись (REC)
Разъемы RCA для вывода сигнала на запись.
4. Входы PHONO [Звукосниматель]
Входные разъемы RCA, предназначенные для подключения звукоснимателя (MM [с
подвижным магнитом]).
Не использовать для подачи сигналов линейного уровня.
5. Входы LINE [Линейный вход]
Входные разъемы RCA, предназначенные для подачи сигналов линейного уровня.
Используются для подключения кассетных дек или другого оборудования с линей
ным выходом.
6. Заземляющие клеммы (SIGNAL GND)
Используются для подключения земляных проводов проигрывателей виниловых
пластинок («вертушек»).
В качестве защитного заземления их использовать нельзя.
7. Входы CD [CD плеер]
Входные разъемы RCA, предназначенные для подачи сигналов линейного уровня.
Используются для подключения DJ CD плеера или других компонентов с линейны
ми выходами.
8. Разъемы DIGITAL IN [Цифровой вход]
Цифровые коаксиальные разъемы RCA.
Используются для подключения DJ CD плеера или другого оборудования с цифро
вым коаксиальным выходом.
9. Разъем MIDI OUT [Выход MIDI сигнала]
Выходной разъем типа DIN.
Используется для подключения других MIDI компонентов (см. страницу 19).
10. Разъем DIGITAL OUT [Цифровой выход]
Цифровой коаксиальный выход типа RCA.
Выход главного аудио сигнала в цифровом виде.
11. Переключатель частоты дискретизации (48 кГц/96 кГц)
Используется для установки частоты дискретизации цифрового выхода 96 кГц/24
разряда или 48 кГц/24 разряда.
12. Переключатели входов DIGITAL/CD [Цифровой/CD]
Используется для выбора аналогового входа (CD) или цифрового входа (DIGITAL IN).
13. Входы RETURN [Возврат]
Входы типа Phono диаметром 6,3 мм.
Используются для подключения выходов внешних эффекторов или аналогичных ус
тройств.
Если подключен только левый канал (L), то он одновременно подается и на правый
канал.
14. Выходы SEND [Направить]
Выходы типа Phono диаметром 6,3 мм.
Используются для подключения входов внешних эффекторов или аналогичных ком
понентов. Если подключен только левый канал (L), то выводится монофонический
сигнал L+R (левый + правый каналы).
15. Выход CONTROL [Управление]
Малогабаритный разъем диаметром 3,5 мм. Используется для подключения к вхо
ду управления DJ CD плеера Pioneer.
Если этот разъем подключен, то фейдер пульта DJM 800 можно использовать для
операций пуска/остановки DJ CD плеера.
16. Контрольные выходы BOOTH [Кабинка ди джея]
Разъемы, обеспечивающие выход контрольного сигнала, типа Phono диаметром 6,3 мм.
Уровень сигнала на этих разъемах устанавливается регулятором BOOTH MONITOR
[Контрольный сигнал (в кабинку ди джея)], независимо от положения регулятора
MASTER LEVEL [Уровень главного сигнала]. (Эти разъемы TRS типа, поэтому под
держивают симметричные и несимметричные выходы).
17. Переключатели входов DIGITAL/LINE [Цифровой/Ли
нейный]
Используется для выбора аналогового (LINE) или цифрового (DIGITAL IN) входа.
18. Переключатель ослабления уровня главного выхода
(MASTER ATT)
Используется для ослабления уровней главных выходов 1 и 2.
Обеспечивается ослабление 0 дБ, 3 дБ, 6 дБ и 12 дБ.
19. Переключатель сигнала микрофона (MIC SIGNAL ADD/
CUT [Добавление/Отключение сигнала микрофона])
При установке этого переключателя в положение [ADD] звуки от микрофонов 1 и 2
выводятся на контрольные выходы BOOTH. При установке переключателя в поло
жение [CUT] звуки от микрофонов 1 и 2 не выводятся на контрольные выходы
BOOTH.
20. Разъемы MASTER 1 [Главный выход 1]
Симметричный выход типа XLR (штырьковый).
• При использовании шнура со штекером типа RCA пользователям рекомендуется
подключать штекер непосредственно к разъему MASTER 2 [Главный выход 2],
не используя переходник XLR/RCA.
21. Сетевой разъем (AC IN)
Вставьте в этот разъем прилагаемый сетевой шнур и подключите его к розетке с со
ответствующим напряжением.
