8

При подключении аналогового проигрывателя удалите шесть закорачивающих контактных
штекеров, установленных в разъемы PHONO (PHONO 1, PHONO 2 и PHONO 3) блоков CH 2,
CH 3 и CH 4.
Эти закорачивающие контактные штекеры служат для устранения помех, обеспечения пре
восходные характеристики звучания, когда аналоговый проигрыватель не подключен.
После удаления штекеров храните их в надежном месте.
При отсоединении аналогового проигрывателя установите соответствующие штекеры на
место.

*1 Подключите сюда провод заземления аналогового проигрывателя.

Этот разъем предназначен только для аналогового проигрывателя и не может быть ис
пользован для защитного заземления.

*2 Если Вы используете это устройство с продающимся отдельно CDJ 100S, CDJ 700S

или CDJ 500 II, подключенным к разъемам СН 1 или СН 2 CD, при соединении этого
устройства и проигрывателя компакт дисков посредством кабеля управления Вы мо
жете пользоваться функцией запуска воспроизведения с нарастанием громкости.

*3 Поскольку гнезда входа PHONO этого устройства предназначены только для ММ, при

подключении аналогового проигрывателя воспользуйтесь картриджем типа ММ.

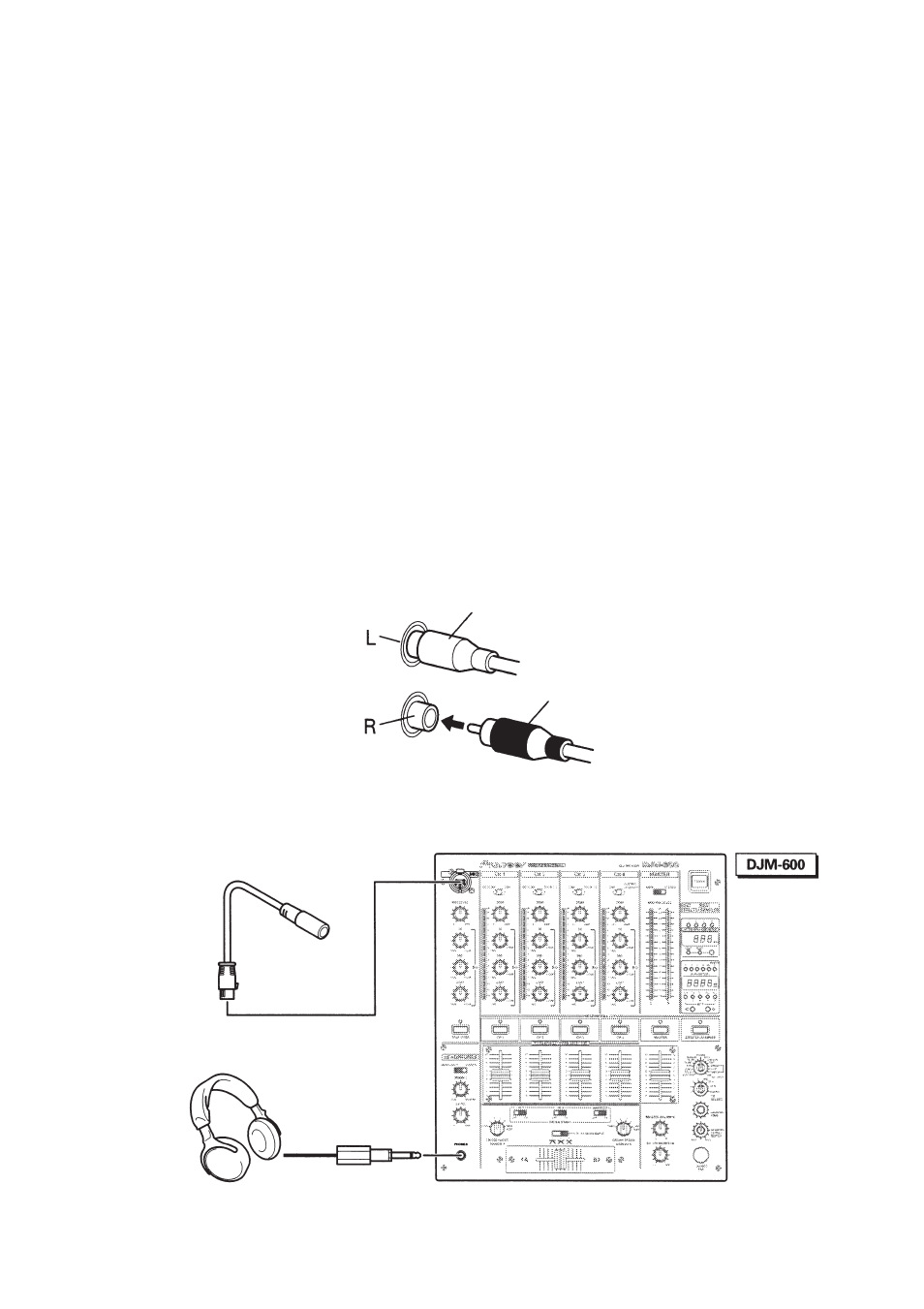

Подключение аудио кабелей

Воспользуйтесь кабелями с красными и белыми контактными штекерами.
Подключите белый штекер к гнезду L, а красный штекер к гнезду R. Вставляйте штекеры
полностью.

2. Подключение выходов, микрофонов и пр.

Белый штекер

Красный штекер

Основной
микрофон

Наушники
