7

Подключение проигрывателя

Подготовка к работе (Подключение проигрывателя)

Прежде, чем подключать аппарат или изменять уже существующую схему подключения, выключите питание и отсоедините сетевой штепсель
от розетки.

1. Подключение проигрывателя к микшеру (DJM 600, DJM 500, DJM 300, DJM 3000, DJM 909, DJM 707 (аудиовыход и

разъемы CONTROL [Управление]))

Используя прилагаемые аудиокабели, подключите белый штекер к разъему L (левый канал) и красный штекер к разъему R (правый канал). Подключите прилагаемый кабель
управления, обеспечивающий управление аппаратом с микшера при запуске воспроизведения с функцией FADER и при использовании функции возврата к метке.

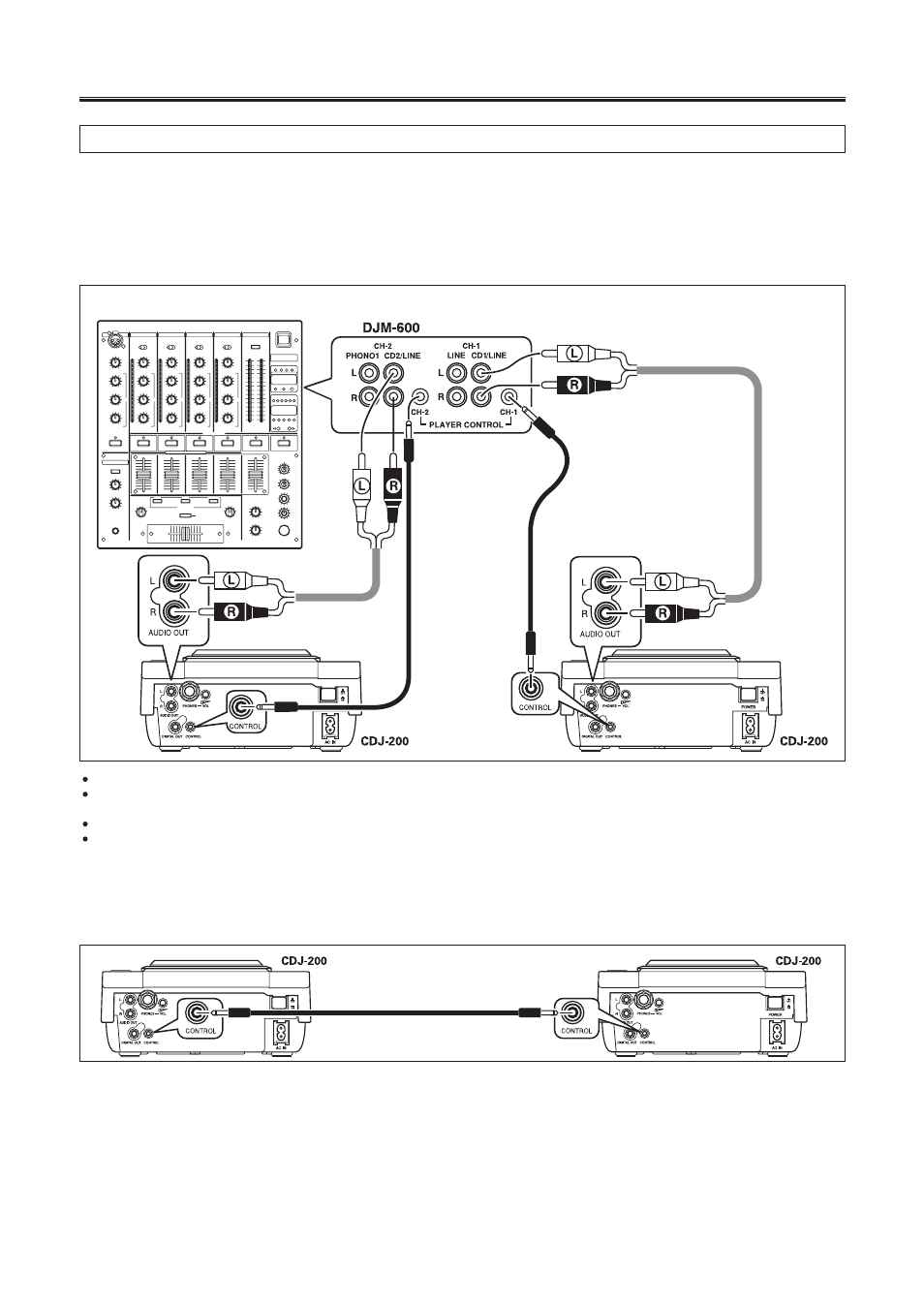

Подключение микшера (DJM 600)

Прилагаемый
аудиокабель

Прилагаемый
аудиокабель

Прилагаемый кабель для передачи
сигналов управления

Прилагаемый кабель
для передачи
сигналов управления

При подключении аппарата к микшерам DJM 300 и DJM 500 руководствуйтесь прилагаемой схемой.
При подключении аппарата к микшерам DJM 909 и DJM 707 с помощью прилагаемых кабелей соедините разъем CH 1 CD с разъемом A PLAYER, а разъем CH 2
CD – с B PLAYER.
При подключении аппарата к микшеру DJM 3000, соедините PLAYER A с разъемом LINE 1 CH 1 и PLAYER B с разъемом LINE 3 CH 2.
При подключении аппарата к аудиомикшеру иной модели, нежели вышеперечисленные, соединяйте выходной разъем аппарата AUDIO OUT с линейным входом
микшера, либо со входом AUX (* не используйте вход PHONO, поскольку при таком подключении могут возникнуть искажения и нормальное
воспроизведение будет невозможно).

2. Подключение кабеля управления для обеспечения поочередного воспроизведения на двух проигрывателях

Если разъемы CONTROL двух аппаратов соединить прилагаемым управляющим кабелем, то возможно автоматическое поочередное воспроизведение на двух
проигрывателях.

Прилагаемый кабель передачи

сигналов управления
