Casio CTK-230 - Инструкция (Страница 18)

18

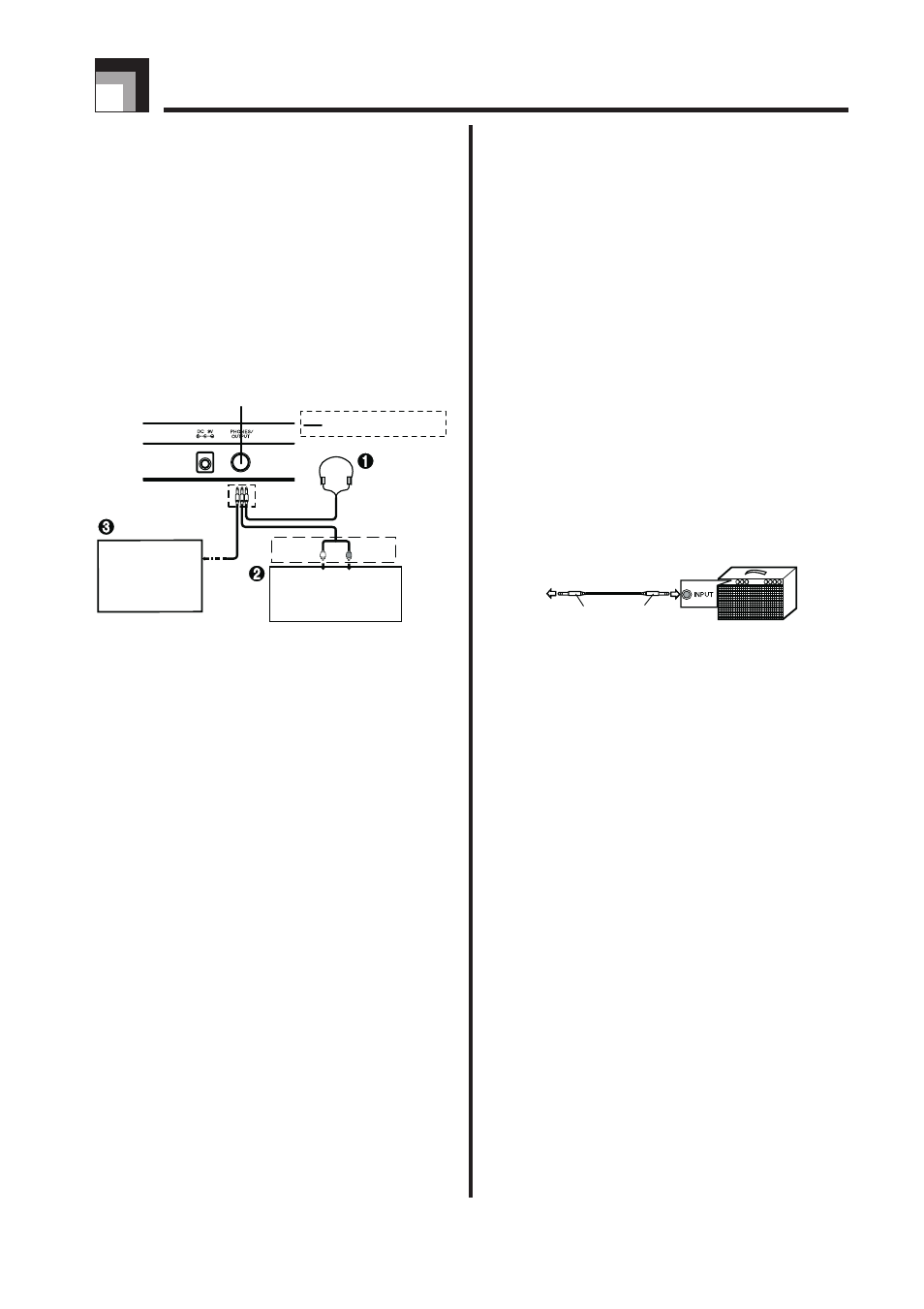

Подключение дополнительных устройств
Разъем «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
Перед подсоединением наушников или друго
го внешнего оборудования установите на ми
нимум уровень громкости на инструменте и
подключаемом устройстве. После подключе
ния можно установить требуемый уровень
громкости.
[Задняя панель]
Усилитель для электромузыкальных ин
струментов (Рисунок
»)
Для подключения клавиатуры к усилителю
для электромузыкальных инструментов ис
пользуйте имеющийся в продаже соедини
тельный шнур*.
* Используйте только соединительный шнур
со стандартными штекерами на концах,
подсоединяемых к клавишному музыкаль
ному инструменту и усилителю.
При подключении усилителя для электрому
зыкальных инструментов установите регуля
тор громкости на клавиатуре на достаточно
низкий уровень, а выходную громкость регу
лируйте органами управления усилителя.
[Пример соединения]
Подключение наушников (Рисунок
³)
При подключении наушников встроенные в
клавиатуру громкоговорители отключаются,
поэтому вы можете играть на инструменте да
же глубокой ночью, не причиняя никому бес
покойства.
Аудиоаппаратура (Рисунок
·)
Для подключения клавиатуры к аудиоаппара
туре используйте имеющийся в продаже со
единительный шнур со стандартным штеке
ром на одном конце и двумя штекерами
штырькового типа на другом. При этой конфи
гурации вы, как правило, должны устанавли
вать переключатель входов аудиоаппаратуры
в положение входа (как правило, обозначает
ся как «AUX IN» [Вход дополнительной аппа
ратуры] или аналогично), к которому присое
динен шнур от музыкального инструмента.
Более подробные указания смотрите в доку
ментации, прилагаемой к аудиоаппаратуре.
Соединение для передачи
звуковых сигналов
Стандартный
стереофонический
штекер
Белый Красный Штырьковый
разъем
Левый Правый
Входной разъем
усилителя"AUX IN"
или аналогичный
Усилитель для
электромузыкальных
инструментов
(клавишных, гитары
и т.п.)
Разъем «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
Принадлежности и
дополнительные
устройства
Используйте только те принадлежности и до
полнительные устройства, которые рекомен
дованы для данного музыкального инструмен
та. Использование непредусмотренных уст
ройств создает риск возгорания, поражения
электрическим током и травм.
К гнезду «PHONES/OUTPUT»
[Наушники/Выходной сигнал]
на клавиатуре
Стандартный штекер
Усилитель для
электромузыкальных
инструментов
(клавишных,
гитары и т.п.)
