9
Подключение устройств

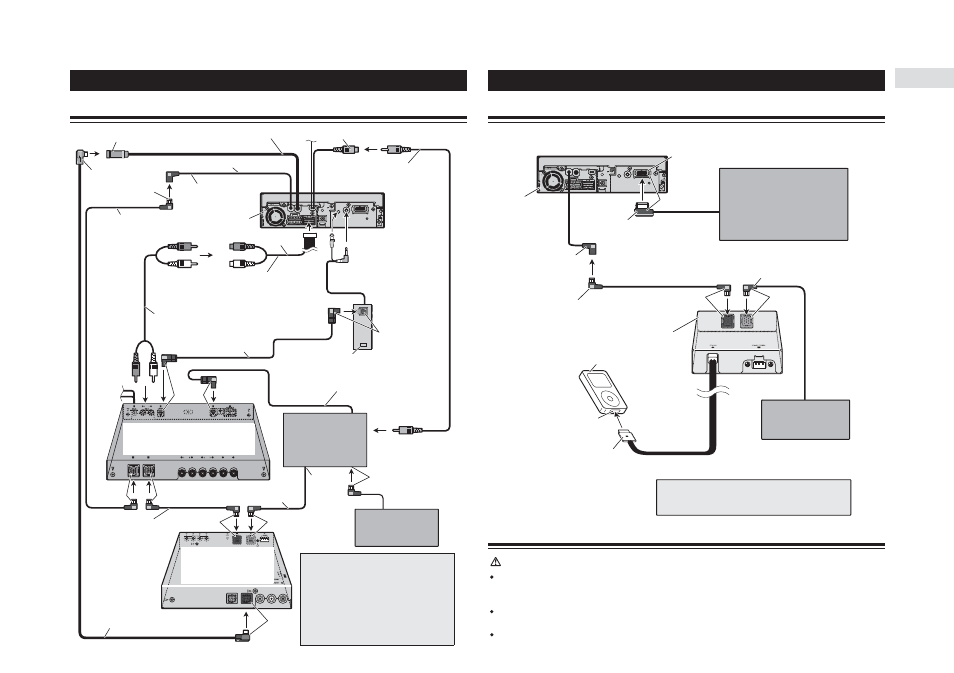

Подключение многоканального процессора
Вход AV BUS (синий)
40 см
Видеовход
Синий
Синий
Вход IP BUS (синий)
RCA кабель
(поставляется с DVD плеером)
15 см
IP BUS кабель (поставляется с
многоканальным процессором)
Этот аппарат
23 см
Выход на сабвуфер или выход сигнала без затухания
(SUBWOOFER OUTPUT или NON FADING OUTPUT)
RCA кабель (поставляется с
многоканальным процессором)
Оптический кабель (поставляется с
многоканальным процессором)
Черный
Соединительный блок для оптического кабеля
(поставляется с многоканальным процессором)
Синий
Оптический кабель
(продается отдельно)
Многоканальный процессор
(DEQ P6600) (продается отдельно)
DVD плеер (например,
XDV P9II или SDV P7)
(продается отдельно)
К видео выходу
(FRONT VIDEO OUTPUT)
Черный
Синий
IP BUS кабель
IP BUS выход
(черный)
Синий
IP BUS кабель (поставляется
с телевизионным тюнером)
Черный
Синий
CD чейнджер
(продается отдельно)
AV BUS кабель
(поставляется с теле
визионным тюнером)
Скрытый телевизионный тю
нер (например, GEX P5700TV)
(продается отдельно)
Черный
Если вы подключаете отдельно продаваемый
DVD плеер к отдельно продаваемому много
канальному процессору, то оптический ка
бель от DVD плеера должен быть подключен
к оптическому входу 2 (OPT. IN2) многока
нального процессора.
Подключение навигационного блока и адаптера iPod
Этот аппарат
26 контактный разъем
Желтый
Навигационный блок (например, AVIC
800DVD) (продается отдельно) или
Vehicle Dynamics Processor (например,
AVG VDP1) (продается отдельно)
15 см
26 жильный кабель (поставляется
с навигационным блоком или
Vehicle Dynamics Processor)
IP BUS вход (синий)
1,5 м
Черный
IP BUS кабель
Синий
iPod адаптер
(например, CD IB100)
Входной разъем iPod
IP BUS кабель
(Поставляется с адаптером iPod)
iPod, iPod mini или iPd Photo
1,5 м
CD чейнджер
(продается отдельно)
Разъем для подключения iPod
(поставляется с iPod адаптером)
При подключении этого аппарата к DVD плееру необходимо
для пункта AV IN в меню SET UP выбрать параметр M DVD.
Подключение и установка соединительного блока для оптического кабеля
Предупреждения:
Избегайте установки данного аппарата в таком месте, где он будет мешать работе устройств безопаснос
ти, например, воздушных подушек. Иначе будет существовать опасность несчастного случая со смертель
ным исходом.
Избегайте установки аппарата в таком месте, где он будет мешать работе тормоза. Иначе это может при
вести к дорожно транспортному происшествию.
Надежно закрепите аппарат липкой лентой «Velcro» или хомутиками. Если аппарат сорвется с креплений, он
может создать помехи при управлении автомобилем и привести к дорожно транспортному происшествию.
