Подключение устройств
Подключение камеры заднего обзора
При использовании данного аппарата вместе с камерой заднего обзора, возможно автоматиче
ское переключение на видеоизображение от камеры заднего обзора при передвижении рычага
переключения передач в положение REVERSE (R) [Задний ход].
При подключении данного аппарата к навигационному устройству режим заднего обзора позво
ляет также контролировать во время движения ситуацию позади автомобиля. Подробности см.
в Инструкции по использованию.
Внимание!
Используйте этот вход только для обратного (зеркального) изображения от камеры заднего об
зора. Использование его не по назначению может привести к травмам или поломке.
Предупреждения:
Изображение на экране может казаться обратным.
Функция камеры заднего обзора предназначена для обеспечения дополнительного контро
ля за трейлерами или при подаче автомобиля задним ходом в стесненных условиях. Не ис
пользуйте эту функцию в целях развлечения.
Объекты на экране при заднем обзоре могут казаться более близкими или наоборот, слиш
ком удаленными, чем в реальности.

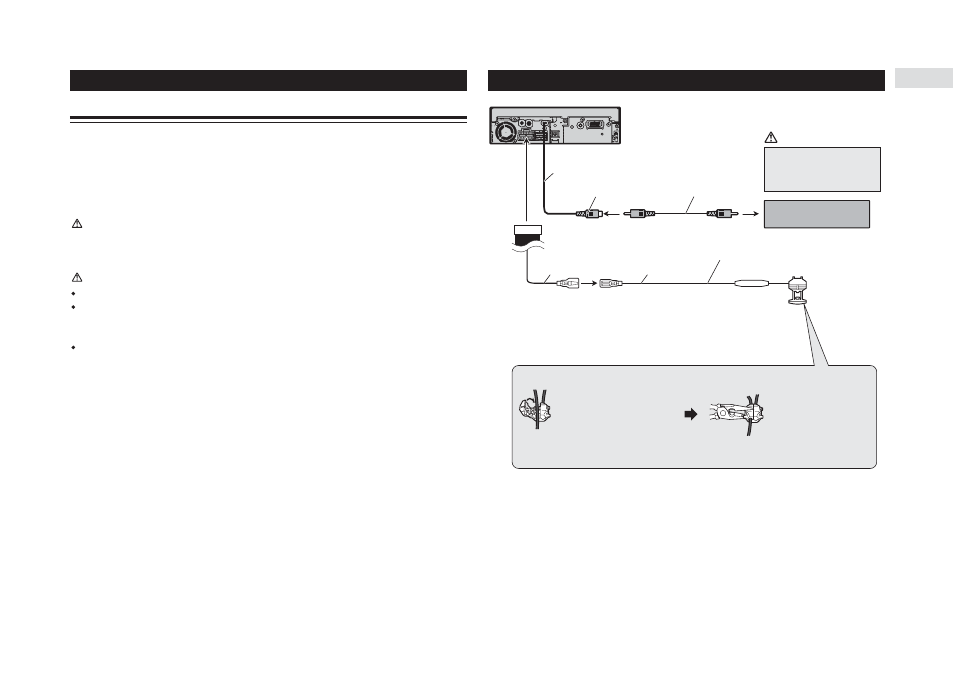

20 см
Вход камеры
заднего обзора
RCA кабель
(продается отдельно)
Внимание!
Необходимо использовать камеру,
которая создает зеркальное изоб
ражение!
К видео выходу
Камера заднего обзора
Удлинительный провод
(прилагается)
15 см
8 м
Предохранитель сопротивление
Фиолетовый/белый
Из двух проводов, подключенных к заднему фонарю, используйте тот, на
котором изменяется напряжение при включении передачи обратного хода.
Такое подключение обеспечивает информацию о направлении движения
автомобиля (вперед или назад).
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
плоскогубцами.
Примечание:
При подключении камеры заднего обзора необходимо для пункта
B CAM в меню SET UP выбрать параметр ON.
