7 Подключение устройств

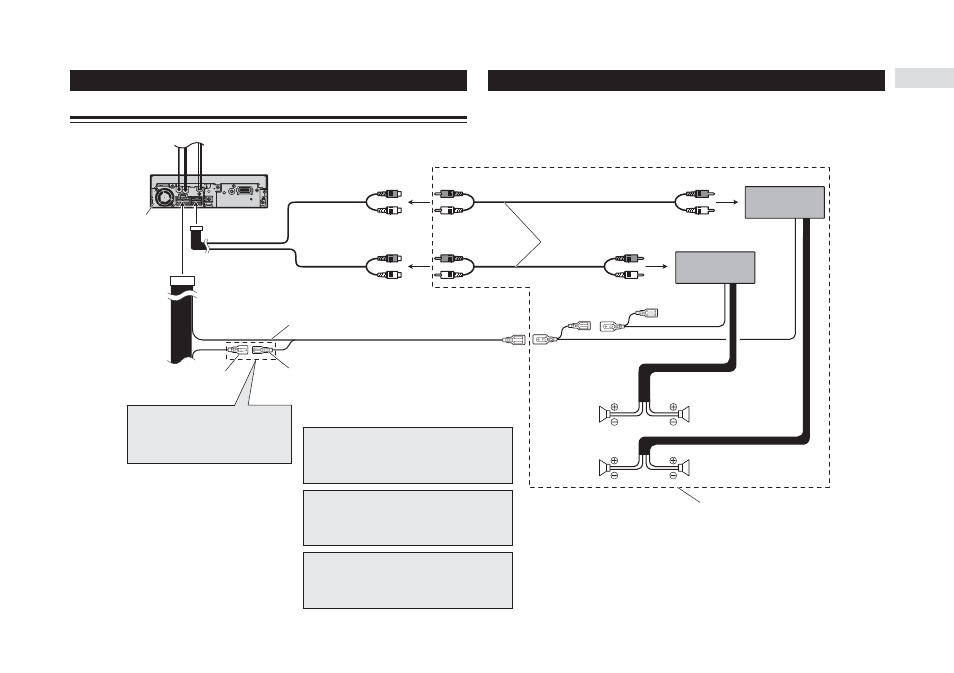

Подключение отдельно продаваемого усилителя мощности
Этот аппарат
Выход на сабвуфер или выход сиг
нала без затухания (SUBWOOFER
OUTPUT или NON FADING OUTPUT)
23 см
Выход на фронтальные акустиче
ские системы (FRONT OUTPUT)
15 см
Синий/белый
К контакту разъема управления усилителем
мощности (макс. 300 мА, 12 В пост. тока).
Синий/белый (6*)
Распределение штыревых контактов разъема ISO бу
дет разным в зависимости от марки автомобиля. Со
единяйте контакты 6* и 7*, когда штыревой контакт
5 относится к управлению антенной. В автомобиле
другого типа никогда не соединяйте 6* и 7*.
Синий/белый (7*)
К контакту реле управления антенной
(макс. 300 мА, 12 В пост. тока).
Если вы подключаете к этому аппарату отдельно продаваемый много
канальный аудио процессор (DEQ P6600), то ничего не подключайте
к проводам, предназначенным для подключения акустических систем
и проводу системы дистанционного управления (синий/белый).
Примечание:
Если вы подключаете к этому аппарату многоканальный аудио про
цессор, то отдельно продаваемый усилитель мощности необходи
мо подключать к этому многоканальному процессору.
Примечание:
Измените начальные установки этого аппарата (см. Инструкцию по
эксплуатации).
Выход на сабвуфер у этого аппарата является монофоническим.
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
RCA кабели
(продаются отдельно)
Дистанционное управление системой
Левый канал Правый канал
Фронтальная акустическая
система Фронтальная
акустическая система
Сабвуфер Сабвуфер
Производите эти подключения при использовании
опционального усилителя
