Подключение устройств

Внимание!

Чтобы обеспечить правильную установку, пользуйтесь только прилагаемыми к аппарату ком
плектующими. При использовании иных приспособлений возможны неполадки в работе или
срыв аппарата с крепления, что может привести к несчастному случаю или порче аппарата.
Не устанавливайте аппарат рядом с дверями, где существует вероятность попадания на не
го дождевой воды. Попадание воды внутрь аппарата может привести к появлению дыма или
возгоранию.

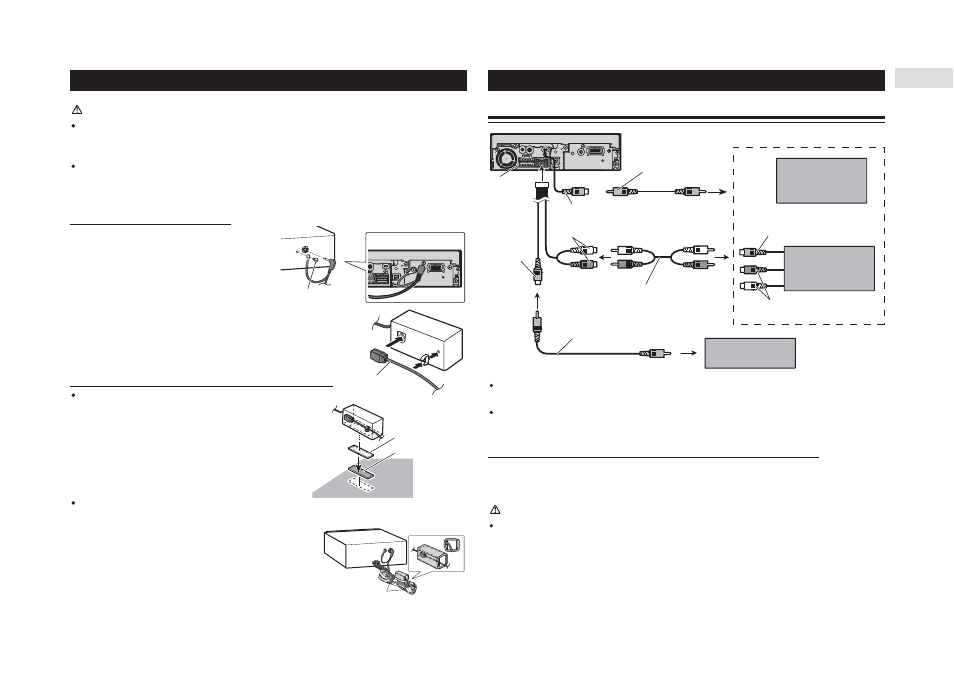

Подключение оптического кабеля
1. Подключите к основному блоку оптиче
ский кабель и провод заземления.
Подключите оптический кабель таким образом,
чтобы он не выступал из аппарата, как показано
на иллюстрации. Прикрепите провод заземле
ния к выступу на задней панели аппарата.

2. Подключите оптический кабель к соединительному блоку
для оптического кабеля.

Установка соединительного блока для оптического кабеля

Установка соединительного блока для оптического
кабеля с помощью липой ленты «Velcro».

При помощи ленты «Velcro» установите соединительный
блок для оптического кабеля в достаточном по объему
ящике приборной консоли.

Установка соединительного блока для

оптического кабеля с помощью хомутиков.

Обмотайте оптический кабель и соединительный блок
изоляционной лентой и прикрепите его хомутиками к
проводам питания.

Винт

Оптический кабель

Лента «Velcro» (жесткая)

Лента «Velcro» (мягкая)

Обмотайте
изоляционной лентой

Закрепите хомутиками

Подключение внешнего видео компонента и дисплея

В случае подключения внешнего видео компонента необходимо в пункте AV INPUT меню
SET UP задать параметр VIDEO.
В случае подключения внешнего CD чейнджера необходимо в пункте AV INPUT меню SET
UP
задать параметр M DVD.

При использовании дисплея, подключенного к заднему видеовыходу
Задний видеовыход аппарата предназначен для подключения дисплея, позволяющего пассажи
рам задних сидений смотреть видео с DVD или Video CD дисков.

Внимание!

Никогда не устанавливайте дисплей в таком месте, которое дает возможность водителю
смотреть видео с DVD или Video CD дисков во время вождения автомобиля.

Этот аппарат

Видеовход

Кабели RCA
(продаются отдельно)

Внешний видео компонент

(продается отдельно)

К видеовыходу

Аудиовход

Кабели RCA (продаются отдельно)

К аудио выходам

Видеовыход

Аудиовыход

CD чейнджер

(продается отдельно)

Кабель RCA (продается отдельно)

Дисплей с входными
разъемами типа RCA

К видеовходу
