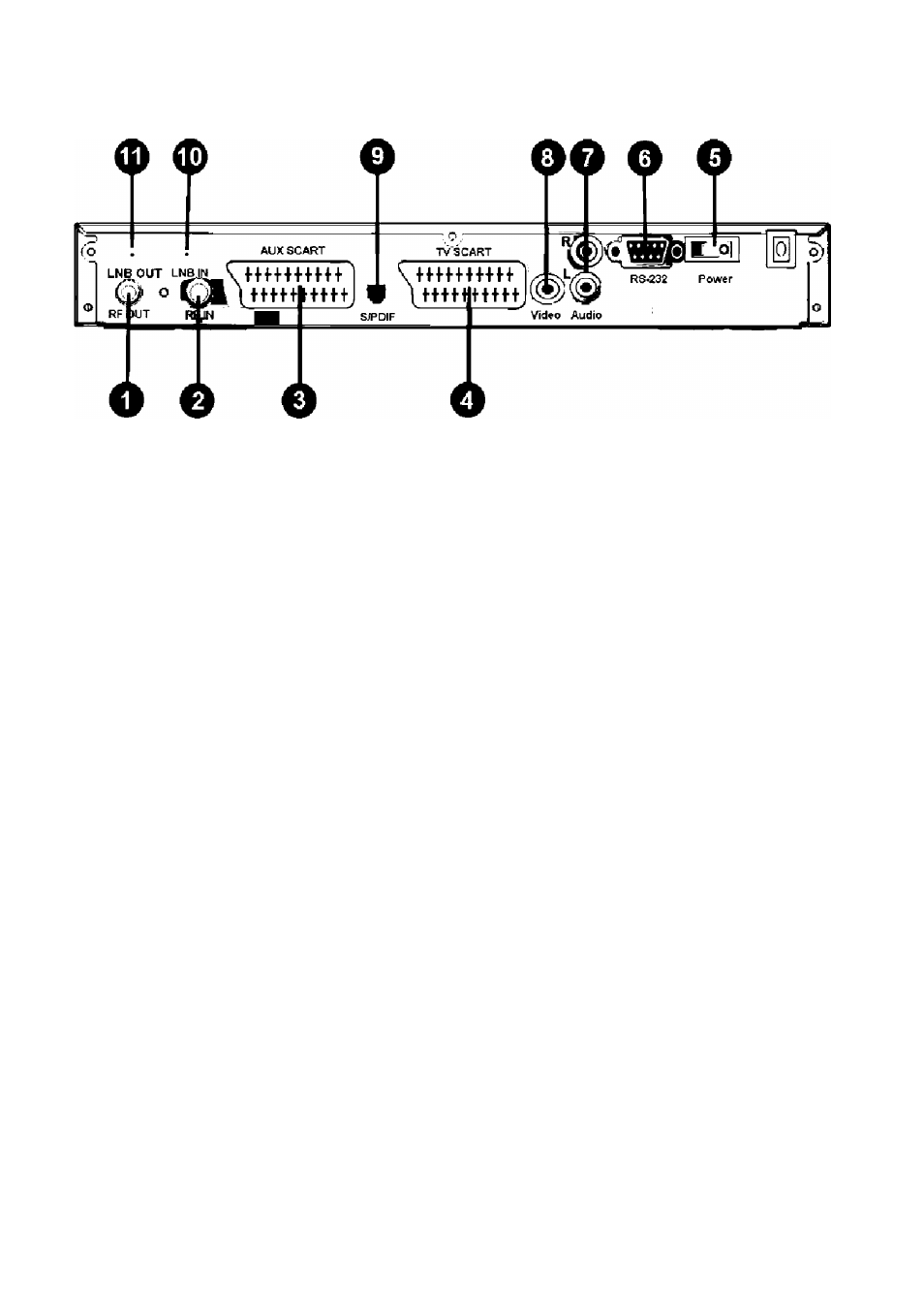

Задняя панель ресивера

1.

RFOUT

Рааъбм для подключения ресивера к ТВ кабелем ВЧ.

2. RF IN

Рааъбм для подключения эфирной антенны или кабеля сети КТВ.

3.

AUX SCART

Разьбм SCART для подключения видеомагнитофона, DVD лпеера/рекоодера и т.л.

4. TV SCART

Разьбм SCART для подключения цифрового спутникового ресивера к ТВ.

5. Выключатель питания

Позволяет отключить цифровой спутниковый ресивер от сети питания, не вынимая шнура из розетки,

в. Разъём порта RS-232

Разьйм для подключения к ПК. Используется сервис-службой.

7. AUDIO UR
Два разъйма «тюльпан». Вывод аналоговою стереозвука.

Правый канал: красный рааъбм, левый канал: белый.

8. VIDEO

Выход композитного видео (CVBS). Используйте для настройки при подключении к ТВ.

9. S/PDIF

Разъбм для подключения оптическою аудиокабеля. Выход цифровою звука.

10. LNB IN
Разъбм для подключения кабеля от конвертера спутниковой антенны.

11.

LNBOUT

Разъбм для подключения другою ресивера («петлевой выходя).
