13

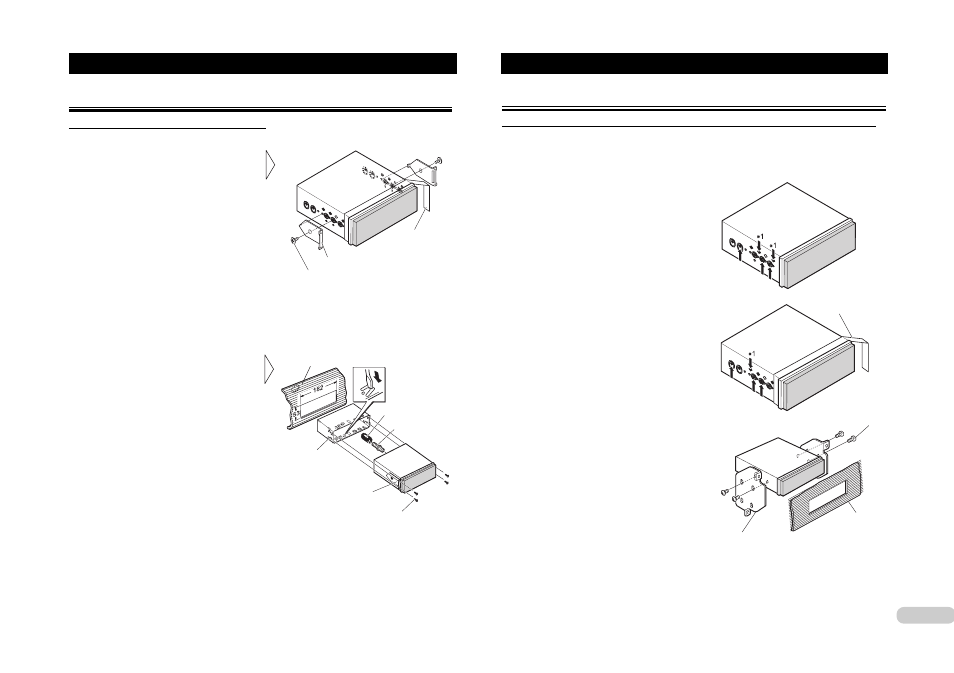

Установка аппарата
Передний монтажный узел стандарта DIN
Установка при помощи резиновой втулки
1. Выберите
положение боковых
кронштейнов
В случае установки в неглубокой нише
измените положение боковых кронштей
нов. Наклейте изоляционную ленту на
части, выступающие из приборной доски
автомобиля.
Изоляционная лента
Боковой кронштейн
Винт (5 х 6 мм), устанавливаемый заподлицо с поверхностью
2. Установите аппарат в приборную доску автомобиля.
Вставив обойму в приборную доску, за
тем выберите подходящие лапки в соот
ветствии с толщиной материала
приборной доски и отогните их.
(С помощью верхних и нижних лапок ус
тановите как можно прочнее. Для за
крепления согните лапки под углом 90
0 .)
● После установки аппарата снова
установите на место рамку.
Приборная доска автомобиля
Обойма
Резиновая втулка
Винт
Винт (2 х 3 мм)
Боковой кронштейн
Установка с применением отверстий для винтов на боковой стороне аппарата
● Прикрепление аппарата к фабричному радиомонтажному кронштейну
Выберите положение, в котором отверстия для винтов на кронштейне и на данном ап
парате совместятся (совпадут) друг с
другом, и завинтите винты в 2 местах
на каждой стороне. Пользуйтесь за
жимными винтами (4 х 3 мм) или (5 х 6
мм), либо устанавливаемыми заподли
цо винтами (5 х 6 мм) в зависимости от
формы отверстий для винтов в крон
штейне.
*1
Используйте только зажимные
винты (4 х 3 мм)
● В случае установки в неглубокой
нише используйте показанные
ниже отверстия для винтов. На
клейте изоляционную ленту на
части, выступающие из прибор
ной доски.
*2 Если отверстия для винтов на
кронштейне и на аппарате не
совпадают,
напильником
расширьте отверстия для винтов
на кронштейне, чтобы привести
их в соответствие с отверстиями
для винтов на аппарате.
Завинтите винты в 2 местах на
каждой стороне.
Задний монтажный узел стандарта DIN
Изоляционная лента
Винт
Приборная доска
или консоль
Фабричный
радиомонтажный
кронштейн *2
