10

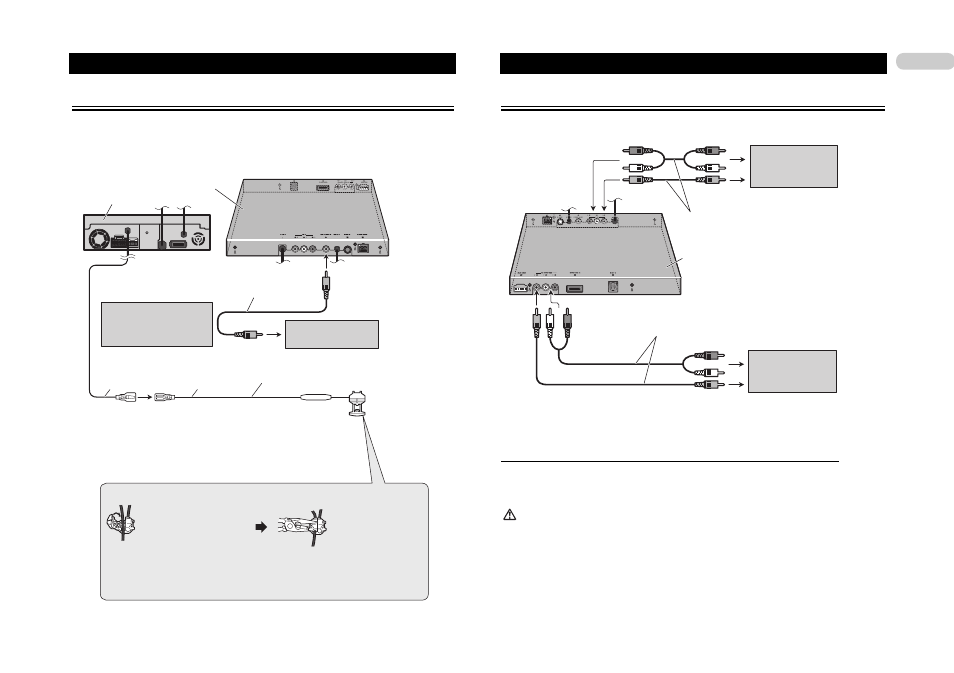

Подключение внешнего видеокомпонента и дисплея

Блок скрытой установки

Кабель RCA (продается отдельно)

К аудиовыходу

Внешний видеокомпонент
(продается отдельно)

К видеовыходам

Кабель RCA
(продается отдельно)

К аудиовходам

Дисплей с входными
разъемами RCA

К видеовходу

В случае подключения внешнего видеокомпонента необходимо задать параметр
«AV INPUT» [Входной аудио/видеосигнал] в меню «SETUP» [Настройка].

При использовании дисплея, подключенного к тыловому видеовыходу

Тыловой видеовыход данного аппарата предназначен для подключения дисплея, дающе
го пассажирам задних сидений смотреть видеоматериалы с дисков DVD или Video CD.

ПРЕДУПРЕЖДЕНИЯ:

НИКОГДА НЕ устанавливайте дисплей в таком месте, которое дает возможность во
дителю смотреть видеоматериалы с дисков DVD или Video CD во время вождения ав
томобиля.

НИКОГДА НЕ подключайте тыловой аудиовыход («REAR MONITOR OUT») к приобретенно
му отдельно усилителю.

Подключение устройств

При использовании данного аппарата вместе с камерой заднего вида возможно автома
тическое переключение на видеоизображение от камеры заднего вида при передвиже
нии рычага переключения передач в положение «REVERSE (R)» [Задний ход].

Подключение камеры заднего вида

Блок скрытой установки

Кабель RCA (продается
отдельно)

Рекомендуем Вам пользоваться
видеокамерой, которая подает на
выход зеркально перевернутые
изображения.

К видеовыходу

Камера заднего вида

Удлинительный провод (прилагается)

15 см

8 м

Резистор предохра
нителя

Фиолетовый/белый
Из двух проводов, соединенных с задним фонарем, под
ключайте тот, в котором меняется напряжение при пере
движении рычага переключения передач в положение
«REVERSE (R)». Это соединение позволяет аппарату оп
ределять, вперед или назад движется автомобиль.

Метод соединения

1. Зажмите провод.

2. Крепко зажмите остро
носыми плоскогубцами.

Примечание

В случае подключения камеры заднего вида необходимо задать параметр «B CAMERA»

[Камера заднего вида] в меню «SETUP» [Настройка].

Данный аппарат
