Aera 500 Краткая инструкция для пилотов
143

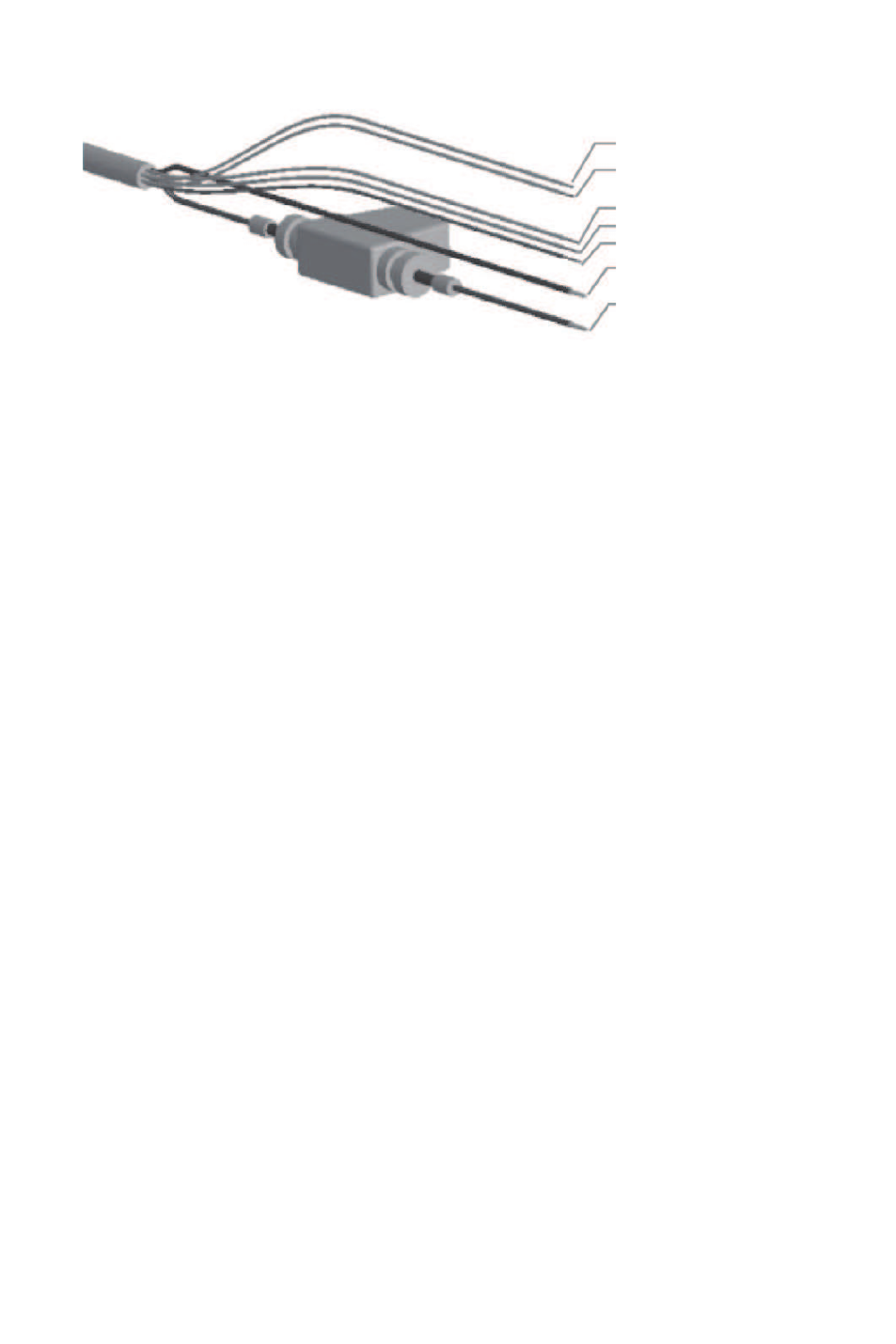

Рис.: Авиационный коннектор прибора aera с оголенными проводами
Интерфейс
Поддерживаются следующие форматы для подключения внешних устройств:
NMEA 0180, 0182, 0183 (версии 1.5, 2.0, 2.3, 3.01), вывод текста ASCII и соб-
ственные форматы Garmin для подключения приемопередатчика Mode S для
данных TIS и авиационной радиостанции Garmin NAV/COM.
Утвержденные выходные предложения формата NMEA 0183, версия 3.01:
GPRMC, GPGGA, GPGSA, GPGSV, GPGLL, GPBOD, GPRTE и GPWPL. Собственные
выходные предложения формата NMEA 0183, версия 3.01: PGRME, PGRMZ,
PGRMM и PGRMH.
Собственный протокол связи Garmin см. на сайте
www.garmin.com.
Общая настройка интерфейса
Настройка интерфейса управляет форматом
ввода/вывода, используемым при
подключении прибора к внешним устройствам.
выбор интерфейса:
1) Находясь на «
домашнем» экране, коснитесь позиций Tools > Setup >
Interface (инструменты > настройка > интерфейс).
2) Коснитесь кнопки
Serial Data Format (формат последовательных данных).
Появится вертикальный список.
3) Коснитесь нужного формата данных:
Garmin Data Transfer (передача данных
Garmin),
NMEA Out (вывод NMEA), Aviation In (ввод авиационных данных),
Aviation In/ NMEA & VHF Out (ввод авиационных данных/ вывод NMEA и VHF),
TIS In (ввод TIS), TIS In/ NMEA & VHF Out (ввод TIS/ вывод NMEA и VHF) или
None (нет обмена данными).
4) При желании коснитесь позиций
Menu >Description (меню > описание).
синий: ТХ (вывод данных)
желтый: RX (ввод данных)
белый: аудио правый
коричневый: аудио левый
черный: земля
зеленый: аудио общий
красный: питание
