102

Aera 500 Краткая инструкция для пилотов

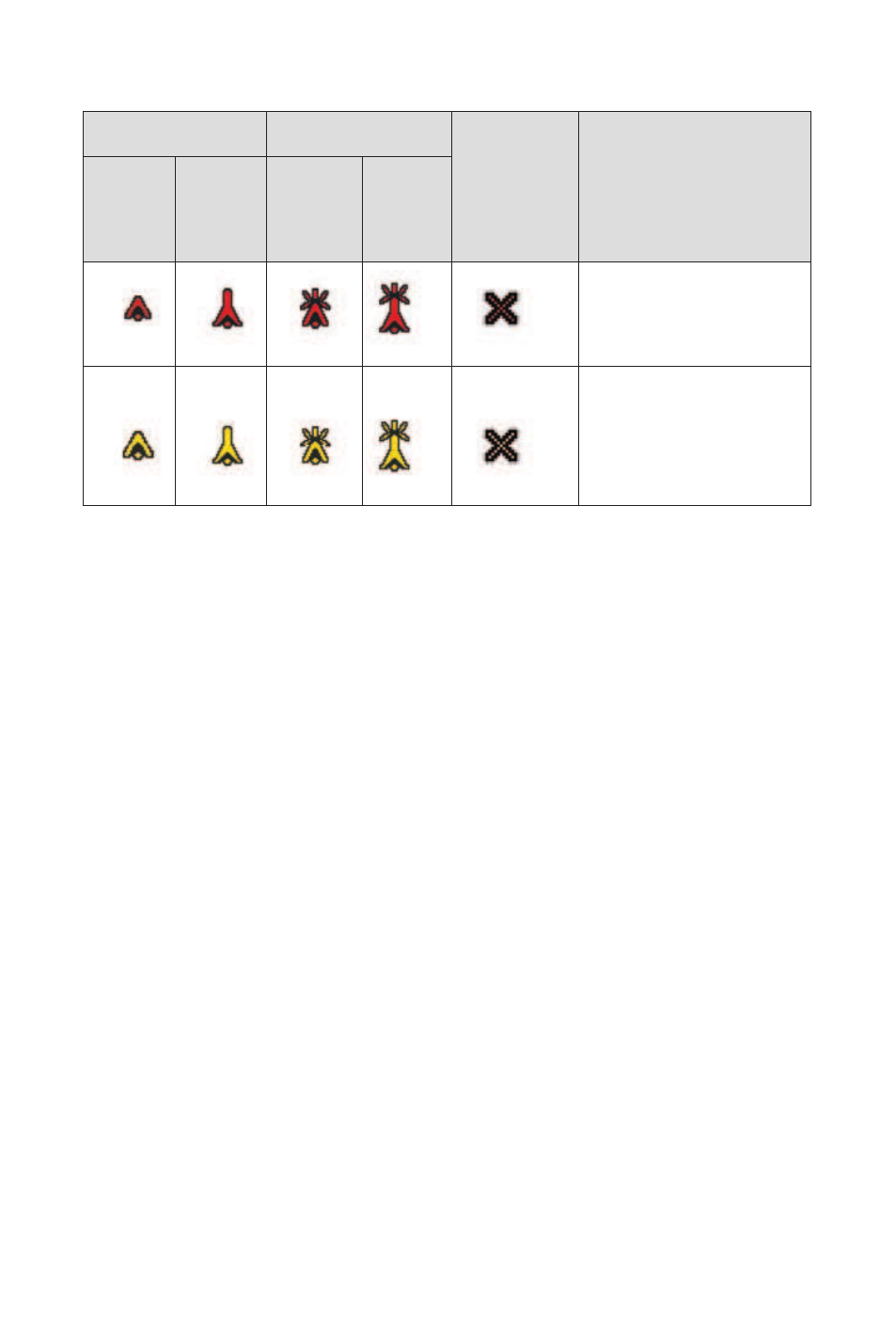

Цвета и символы наземных препятствий

неосвещенные

препятствия

освещенные

препятствия

точка потен-

циального

столкновения

местоположение

препятствия

< 1000

футов

над

землей

> 1000

футов

над

землей

< 1000

футов

над

землей

> 1000

футов

над

землей

внимание: Красное
препятствие в пределах
100 футов выше или ниже
текущей высоты самолета

ПредуПреждение:
Желтое

препятствие на

расстоянии 100 – 1000
футов ниже текущей
высоты самолета

Цветовой код рельефа и препятствий

Красный – элемент рельефа или препятствие находится в пределах 100 футов

выше или ниже самолета.

Желтый - элемент рельефа или препятствие находится ниже самолета на расстоя-

нии от определяемого пользователем значения высоты до 100 футов.

включение/ выключение затенения рельефа на навигационной карте:
1) Находясь на «

домашнем» экране, коснитесь пиктограммы Map (карта).

2) Коснитесь пиктограммы

Menu (меню).

a) Коснитесь опции меню

Show/Hide (показать/скрыть).

b) Коснитесь кнопки Terrain

Show/Hide (показать/ скрыть рельеф) для включе-

ния и отключения наложения рельефа.
или:
a) Коснитесь опции меню

Set Up Map (настройка карты).

b) Коснитесь кнопок со стрелками

влево/ вправо для вызова категории Map

(карта).
c) Коснитесь поля

Terrain Shading (затенение рельефа).

d) Коснитесь кнопки

On/Off (вкл./выкл.)

Режимы индикации рельефа

Вы можете использовать три режима индикации рельефа: “

Map with Profile

(карта с профилем), “

Map Only” (только карта) и “Profile Only” (только профиль).

изменение режима индикации рельефа:
1) Находясь на «

домашнем» экране, коснитесь пиктограммы Terrain (рельеф).
