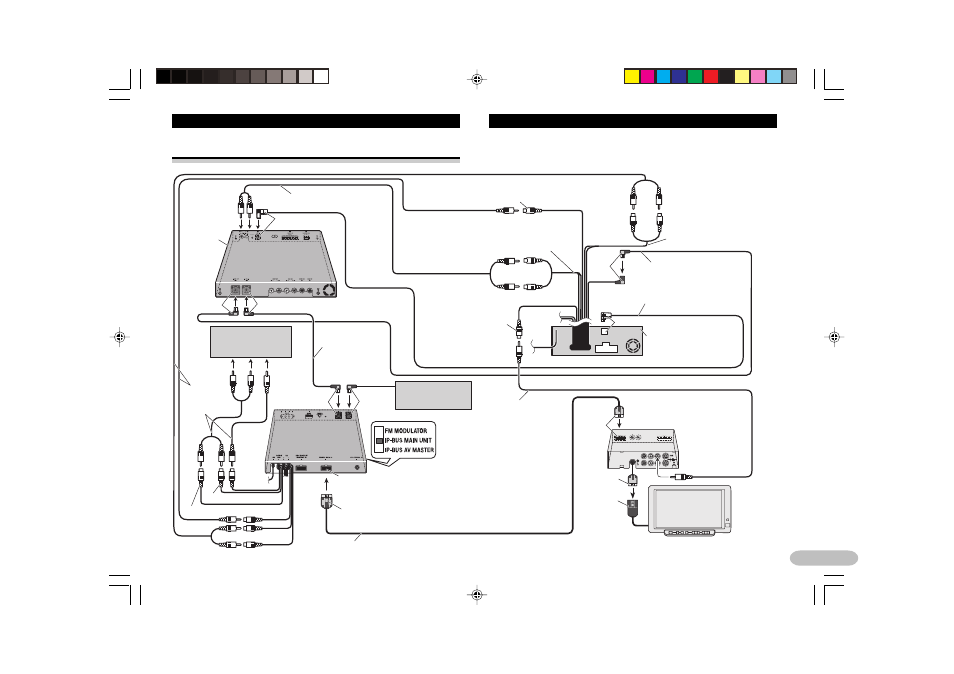

Подключение системы
Подключение устройств
.
Зеленый
Зеленый
20-контактный кабель (поставляется в комплекте с дисплеем)
Скрытый телевизионный
тюнер (например,
GEX-P7000TVP)
(продается отдельно)
Левый (Белый)
Правый (Красный)
Желтый
Левый (Белый)
Правый (Красный)
Желтый
Кабель RCA
(продается
отдельно)
К аудио
входам
К видео
входам
Дисплей с гнездами
входа RCA
Черный
Это устройство
Синий
Кабель RCA (входит в комплект)
Кабель IP-BUS
(поставляется в
комплекте с
телевизионным
тюнером)
Правый (Красный)
Левый (Белый)
Тыловой аудио выход
(DVD REAR MONITOR OUTPUT)
Кабель IP-BUS
(входит в комплект)
Оптический кабель (входит в комплект)
Правый (Красный)
Левый (Белый)
Выход сабвуфера или выход без затухания
(SUBWOOFER OUTPUT или
NON-FADING OUTPUT)
Тыловой видео выход
(REAR VIDEO OUTPUT)
(Желтый)
Фронтальный видео выход
(FRONT VIDEO OUTPUT)
(Желтый)
Головной блок (например,
DVH-P7000R)
(продается отдельно)
Черный
Кабель RCA (поставляется
с головным устройством)
Пурпурный
Белый
Серый
Цветной ЖК-дисплей
(например, AVD-W6010)
(продается отдельно)
Синий
Черный
Синий
3 м
3 м
3 м
Проигрыватель Малти КД
(продается отдельно)
